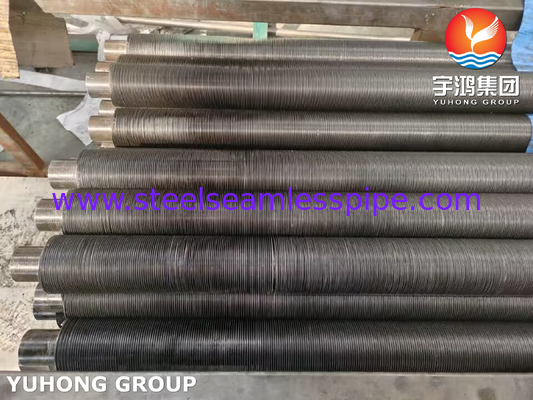

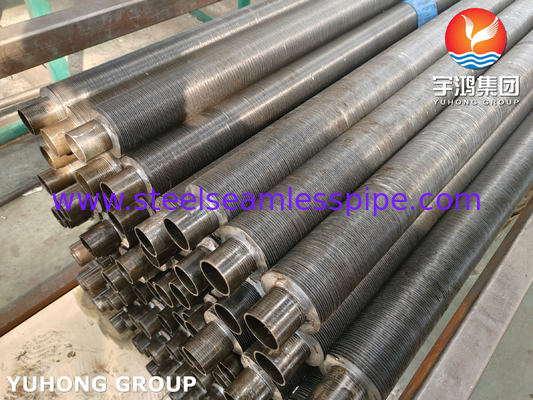

Tuyaux de type L A179 en acier au carbone Tuyaux sans couture Al Fin pour tour de refroidissement

Pipe à aileron de type L A179 Aluminium 1060 1100 G Type KL Type Pour tour de refroidissement

Introduction aux tubes à nageoires de type L:

Les tubes à nageoires de type L sont largement utilisés dans les échangeurs de chaleur pour diverses applications industrielles, en particulier dans les environnements où un transfert de chaleur efficace est essentiel.Type LLa nageoire fait référence à la façon dont la nageoire est enroulée autour du tube de base. Une nageoire en aluminium est enroulée autour du tube de base, créant une liaison mécanique par tension.Cette structure fournit une surface efficace pour l'échange de chaleur sans utiliser de techniques de collage supplémentaires telles que le soudage.

Le tube de base utilisé dans les tubes à nageoires de type L peut varier en fonction de l'application.Tuyau de base A179¥un tube d'acier au carbone tiré à froid sans soudure est sélectionné, reconnu pour sa haute conductivité thermique et sa durabilité.nageoires en aluminiumsont choisis pour leurs propriétés légères et leur excellente conductivité thermique, ce qui améliore l'efficacité du transfert de chaleur du système.

Avantages des tubes à nageoires de type L:

1. Résultats économiques:Le procédé d'emballage mécanique des tubes à nageoires de type L est généralement plus rentable que les autres méthodes d'emballage comme le G-Type ou le soudage par nageoires.Cela réduit les coûts de production tout en maintenant de bonnes performances.

2. Conception légère:L'utilisation de nageoires en aluminium permet de réduire le poids global de l'échangeur de chaleur, ce qui peut être essentiel dans les installations industrielles à grande échelle ou les applications avec des contraintes de poids.

3. Bon transfert de chaleur:Les ailerons en aluminium offrent une excellente conductivité thermique et la liaison de tension créée dans les tubes à ailerons de type L garantit que l'échange thermique entre le tube de base et les ailerons reste efficace,mais moins que les alternatives soudéses.

4. Résistance à la corrosion:Lorsqu'il est combiné avec des ailerons en aluminium, le tube de base A179 offre un équilibre solide entre la résistance à la corrosion (des ailerons) et la résistance structurelle (du tube de base).Cela les rend adaptés aux environnements présentant des risques modérés de corrosion.

5. Facile à remplacer:Comme les tubes à nageoires de type L ne dépendent pas du soudage, il est plus facile de remplacer les tubes endommagés ou usés sans procédés de retrait compliqués, ce qui améliore la flexibilité d'entretien.

Différences entre les tubes à nageoires de type L et G:

1. Méthode de fixation des ailerons:

   • Type L: Dans les tubes à nageoires de type L, les nageoires sont enroulées mécaniquement autour du tube de base sans soudage ni brasage.
   • Type G: Les tubes à nageoires de type G utilisent un système de rainures où les nageoires sont intégrées dans des rainures coupées dans la surface du tube de base, offrant un ajustement plus serré et plus sûr.

2. Efficacité thermique:

   • Type L: Bien que les tubes à nageoires de type L offrent un bon transfert de chaleur, la liaison mécanique entre les nageoires et le tube peut ne pas être aussi étroite que dans le type G, ce qui entraîne une légère réduction de l'efficacité thermique.
   • Type G: La conception G-Type assure un contact plus étroit entre les nageoires et le tube de base, ce qui se traduit par une meilleure conductivité thermique et une meilleure efficacité de transfert de chaleur.

3. Résistance mécanique:

   • Type L: La liaison mécanique des tubes de type L est moins forte que celle des tubes de type G, ce qui les rend plus adaptés aux applications à basse pression ou à basse température.
   • Type G: Les tubes à nageoires de type G sont généralement plus résistants, avec une meilleure résistance aux pressions et aux températures élevées en raison des nageoires intégrées.

4. Coût et complexité:

   • Type L: Les tubes de type L sont plus simples et moins chers à fabriquer, ce qui les rend idéaux pour les projets à faible coût.
   • Type G: Le procédé de fabrication des tubes à nageoires de type G est plus complexe, impliquant des étapes supplémentaires telles que la découpe des rainures, ce qui augmente à la fois le coût et le temps de production.

5. Adaptation à l'application:

   • Type L: le mieux adapté aux applications à température et pression modérées comme les refroidisseurs d'air ou les échangeurs de chaleur basse pression.
   • Type G: plus couramment utilisé dans les environnements à haute pression et haute température tels que les usines pétrochimiques ou les systèmes de production d'énergie.
