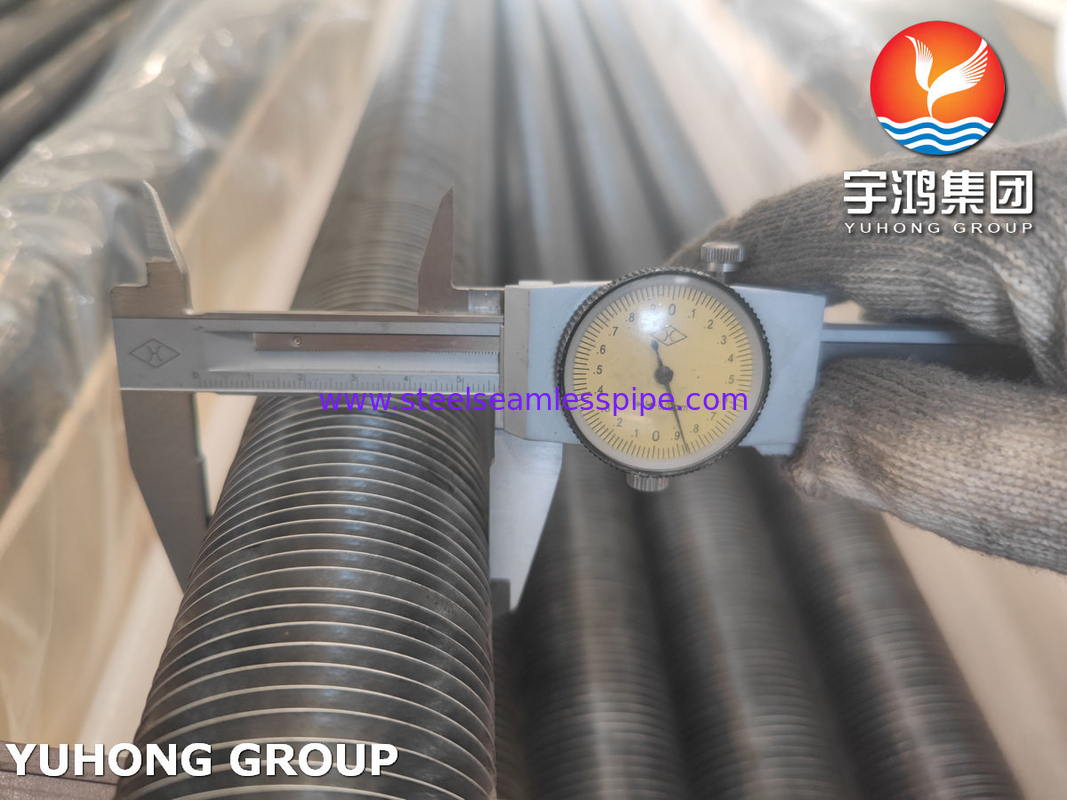

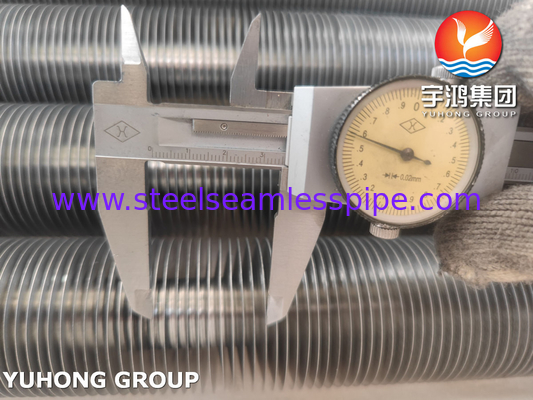

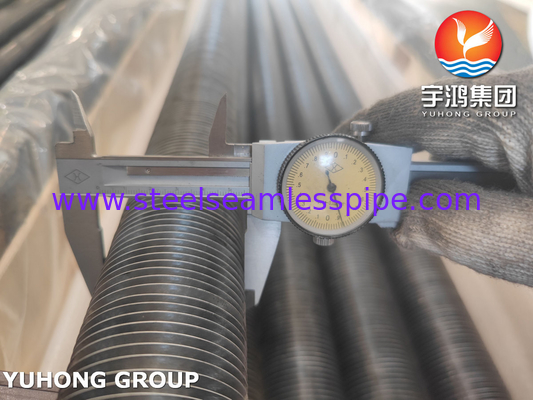

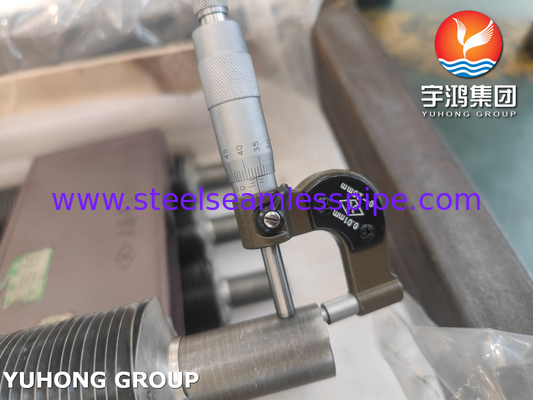

L type tuyau à aileron A179 Tubes de base en aluminium A1060 A1100 Pour refroidisseur d'air

Introduction aux tubes à nageoires de type L

Les tubes à nageoires de type L sont largement utilisés dans les applications d'échange thermique, où une efficacité thermique élevée est requise.créer un lien fortCes ailerons sont généralement en aluminium, tandis que le tube de base est généralement en matériaux tels que l'acier au carbone (par exemple, A179), connu pour sa résistance mécanique et ses capacités de transfert de chaleur.La configuration de type L est spécifiquement choisie pour améliorer la surface, améliorant ainsi l'efficacité globale du transfert de chaleur.

Avantages des tubes à nageoires de type L

1. Résultat rentable: Par rapport aux autres types d'ailerons, les tubes à ailerons de type L sont plus économiques à produire, car le processus d'enveloppe des ailerons est plus simple et moins laborieux.
2. Transfert de chaleur amélioré: L'augmentation de la surface des nageoires augmente considérablement l'efficacité du transfert de chaleur, ce qui les rend idéales pour les applications nécessitant des performances thermiques élevées.
3. Résistance à la corrosion: Les ailerons en aluminium offrent une excellente résistance à la corrosion, en particulier dans des environnements à humidité et température modérées.
4. Poids léger: L'utilisation de nageoires en aluminium permet de maintenir le poids du tube à faible épaisseur, ce qui le rend plus facile à manipuler et à installer.
5. Une bonne liaison mécanique: La méthode d'emballage utilisée dans les nageoires de type L assure une forte liaison mécanique entre la nageoire et le tube, améliorant ainsi la durabilité.

Différences entre les tubes à nageoires de type L et de type G

1. Accrochage à la nageoire:
   • Type L: Les nageoires sont enroulées autour du tube de base sous tension, formant une liaison mécanique sans soudage ni brasage.
   • Type GLes nageoires sont intégrées dans le tube de base par des rainures. Le tube est d'abord rainuré, puis les nageoires sont insérées et verrouillées en place.
2. Efficacité thermique:
   • Type L: Si les ailerons de type L offrent un bon transfert de chaleur en raison de l'augmentation de la surface, la résistance thermique à l'interface aileron-tube est légèrement supérieure à celle du type G.
   • Type G: La conception en rainures assure un contact plus intime entre la nageoire et le tube de base, offrant une meilleure conductivité thermique et une plus grande efficacité globale de transfert de chaleur.
3. Durabilité:
   • Type L: La liaison mécanique des nageoires de type L est adéquate pour de nombreuses applications, mais elles peuvent être moins résistantes aux cycles thermiques et aux environnements difficiles que les tubes de type G.
   • Type G: Les ailerons des tubes de type G offrent une plus grande résistance mécanique et sont moins susceptibles de se desserrer avec le temps, ce qui les rend plus durables dans des conditions difficiles.
4. Coût:
   • Type L: Généralement moins cher à fabriquer en raison du processus plus simple d'emballage des nageoires.
   • Type G: plus chers en raison du processus de rainure supplémentaire, mais offrent de meilleures performances à long terme dans des environnements à fort stress.

Applications des tubes à nageoires de type L

Les tubes à nageoires de type L, en particulier ceux avec des tubes de base en acier au carbone A179 et des nageoires en aluminium, sont très polyvalents et utilisés dans diverses industries où un transfert de chaleur efficace est essentiel.Voici quelques applications clés:

1. Échangeurs de chaleur dans les systèmes de climatisation:

   • Application du projet: Utilisé dans les systèmes de climatisation et de chauffage pour transférer la chaleur entre l'air et le réfrigérant ou l'eau.
   • La raison: Les ailerons en aluminium transfèrent efficacement la chaleur, tandis que le tube de base en acier au carbone fournit résistance et durabilité dans les systèmes de climatisation commerciaux et industriels.

2. Échangeurs de chaleur refroidis par air:

   • Application du projet: couramment utilisé dans les centrales électriques, raffineries de pétrole et usines chimiques pour refroidir l'air ou les gaz par convection forcée.
   • La raison: Les tubes à nageoires de type L augmentent la surface pour l'exposition à l'air, améliorant l'efficacité du refroidissement sans nécessiter de grands systèmes volumineux.

3. Chaudières et économiseurs:

   • Application du projet: Utilisé dans le secteur de l'énergie dans les chaudières et les économisateurs pour améliorer la récupération de chaleur des gaz de combustion.
   • La raison: La combinaison de tubes de base A179 et de nageoires en aluminium offre une bonne récupération de chaleur avec une résistance accrue aux environnements à haute température.

4. Systèmes de récupération de chaleur:

   • Application du projet: Utilisé dans les systèmes de récupération de chaleur pour récupérer la chaleur résiduelle dans les processus industriels, réduisant les coûts énergétiques.
   • La raison: Les tubes à nageoires de type L sont efficaces pour capter et transférer la chaleur des gaz d'échappement ou des liquides, ce qui les rend idéaux pour les applications de conservation de l'énergie.

5. Systèmes de réfrigération:

   • Application du projet: Utilisé dans les unités de réfrigération commerciales pour transférer la chaleur entre le réfrigérant et l'air.
   • La raison: Les nageoires d'aluminium légères et résistantes à la corrosion rendent ces tubes parfaits pour les environnements sujets à l'humidité, tels que les réfrigérateurs et les congélateurs.

6. Industrie du pétrole et du gaz:

   • Application du projet: Installés dans des échangeurs de chaleur utilisés pour refroidir ou chauffer l'huile, le gaz ou les fluides de procédé.
   • La raison: La combinaison d'ailerons en aluminium et de tubes en acier assure à la fois une durabilité dans des environnements difficiles et une efficacité dans le transfert de chaleur, essentielle pour les applications critiques dans ce secteur.

7. Les usines de transformation pétrochimique et chimique:

   • Application du projet: Utilisé pour gérer l'échange de chaleur dans les réacteurs, les condensateurs et les tours de distillation.
   • La raison: Les tubes à nageoires de type L aident à maintenir un contrôle précis de la température dans les processus chimiques, améliorant ainsi la productivité et la sécurité dans l'usine.

8. Préchauffeurs d'air:

   • Application du projet: Appliqué dans les systèmes de préchauffage de l'air pour augmenter la température de l'air entrant, améliorant l'efficacité de combustion dans les fours et les chaudières.
   • La raison: Ces tubes à nageoires sont excellents pour maximiser la récupération de chaleur des gaz d'échappement avant de les ventiler.

9. Tours de refroidissement à sec:

   • Application du projet: Installé dans des tours de refroidissement à sec où le milieu de refroidissement est l'air et non l'eau, pour refroidir les processus industriels.
   • La raison: Les tubes à nageoires de type L sont utilisés pour augmenter la capacité de refroidissement sans nécessiter de grandes quantités d'eau, ce qui les rend plus écologiques.
   •
