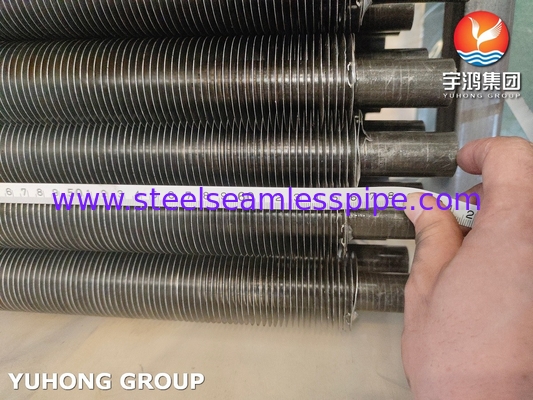

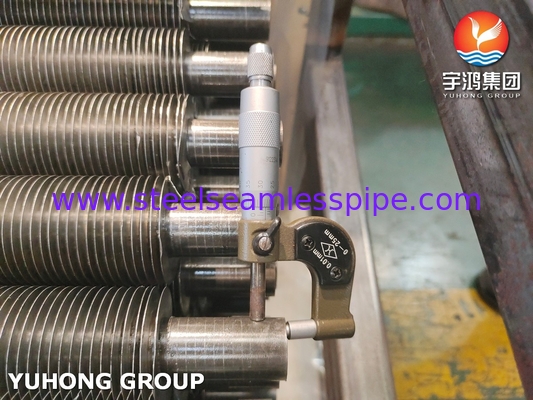

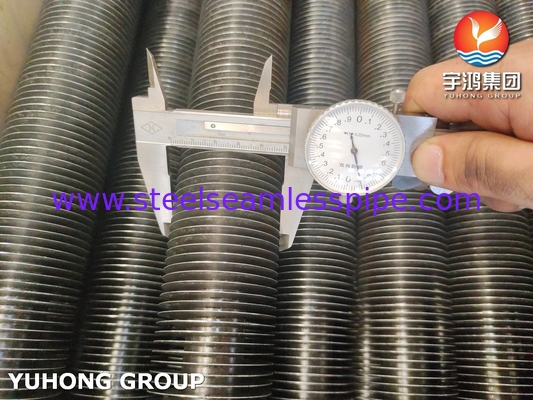

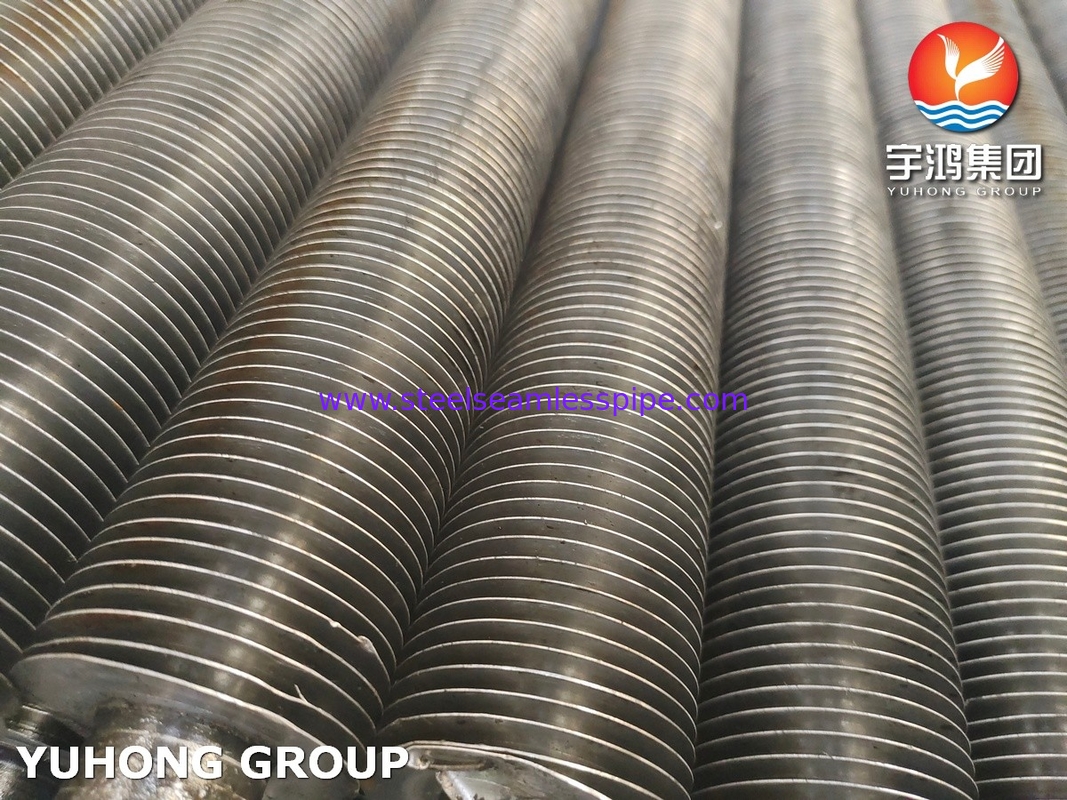

Tubes sans soudure en acier au carbone ASTM A179 de type GTubes à nageoires pour échangeur de chaleur
Les tubes à nageoires intégrées sont une solution de pointe en matière d'échangeurs de chaleur, conçue pour améliorer l'efficacité thermique dans diverses applications industrielles et commerciales.En intégrant les nageoires directement dans la structure du tube, ces systèmes offrent un moyen compact et efficace de transférer la chaleur entre les fluides, ce qui les rend essentiels dans de nombreux contextes.les nageoires des tubes à nageoires intégrés sont plus fermes et serrées.
Comment fonctionnent- elles?
Le principe de base derrière les tubes à nageoires embarquées est de maximiser le transfert de chaleur en augmentant la surface en contact avec le fluide.les nageoires améliorent le processus d'échange de chaleur en facilitant un meilleur mélange des fluides et la turbulenceCela se traduit par une meilleure performance thermique par rapport aux tubes lisses traditionnels, dont la surface est limitée.
Matériaux
Le tube à nageoires intégrées de type G est combiné avec deux matériaux différents, dont le tube de base et le tube à nageoires.
Matériau du tube de base: acier au carbone, acier à faible alliage, acier inoxydable, laiton, cuivre, alliage cuivre-nickel, aluminium bronze, alliage de nickel.
1Acier au carbone: A179, A192, SA210 Gr A1/C, A106 Gr B
2- acier inoxydable: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3. cuivre: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
Matériau des ailerons: aluminium (Alu.1100, Alu.1060), cuivre, acier
Les caractéristiques de l'ASTM A179 pour les tubes
| Les normes |
ASTM, ASME et API |
| Taille du tube |
20 mm à 219 mm OD |
| Épaisseur du tube |
2 mm à 16 mm |
| Les horaires |
SCH 40, SCH 80, SCH 160, SCH XS, SCH XXS, Tous les calendriers |
| La tolérance |
Pipe tirée à froid: +/- 0,1 mm Pipe laminée à froid: +/- 0,05 mm |
| Artisanat |
D'une épaisseur n'excédant pas 1 mm |
| Le type |
Les pièces détachées sont classées dans les catégories suivantes: |
| Le formulaire |
Pièces rondes, tubes carrés, tubes rectangulaires, tubes enroulés, en forme de U, bobines de gâteaux, tubes hydrauliques |
| Longueur |
Min 3 mètres, Max18 mètres, ou selon les exigences du client |
| Finition |
Fin plate, fin déboulée, piétinée |
Composants chimiques (%) des tubes à nageoires intégrés ASTM A179
| C |
Je sais. |
Nom de l'entreprise |
P |
S |
Je vous en prie. |
Cr |
V |
| 0.06 à 0.18 |
/ |
0.27 à 0.63 |
≤ 0035 |
≤ 0035 |
/ |
/ |
/ |
Propriétés mécaniques des tubes à nageoires embarqués ASTM A179
| Résistance à la traction ((Mpa) |
Résistance au rendement ((Mpa) |
L'allongement ((%) |
Dureté (HRB) |
| 325 minutes |
180 minutes |
35 minutes |
72 au maximum |
Caractéristiques
- Précision dimensionnelle
- Résistance élevée
- Durable
- Résistance à la corrosion
- Une belle finition.
Inspection et essais effectués
Inspection de la composition chimique, essai des propriétés mécaniques ((résistance à la traction, résistance au rendement, allongement, éclaboussure, aplatissement, dureté, essai d'impact), essai de surface et de dimension, essai non destructeur,Épreuve hydrostatique
Les principaux avantages des tubes à nageoires intégrées de type G sont les suivants:
- Amélioration de l'efficacité du transfert de chaleur: les nageoires augmentent la surface disponible pour le transfert de chaleur, ce qui améliore l'efficacité.
- Performance thermique accrue: les ailerons intégrés aident à maintenir une distribution de température plus uniforme, optimisant les processus de transfert de chaleur.
- Amélioration de la résistance et de la durabilité: Les ailerons intégrés assurent la résistance mécanique et la robustesse de la construction globale du tube.
- Résistance à la corrosion: la liaison de la nageoire réduit le risque de corrosion et assure une durée de vie plus longue.
Applications
- Équipement pharmaceutique
- Équipement chimique
- Équipement pour l'eau de mer
- Échangeurs de chaleur
- Condensateurs
- Industrie de la pâte et du papier
- Entreprises de forage pétrolier offshore
- Génération d'électricité
- Produits pétrochimiques
- Traitement du gaz
- Produits chimiques spécialisés
- Produits pharmaceutiques
