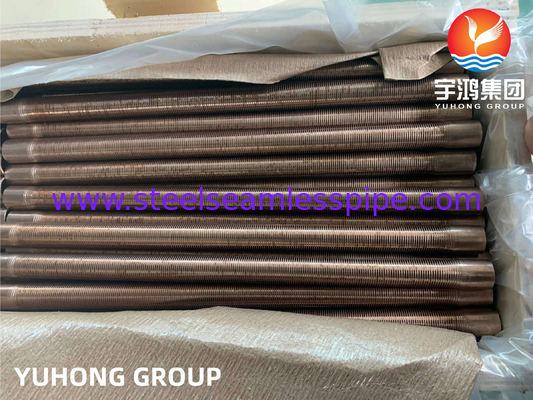

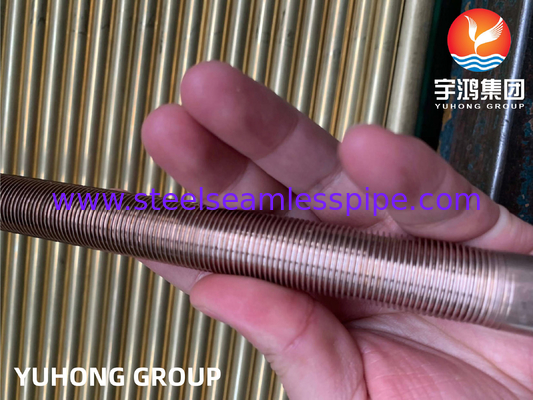

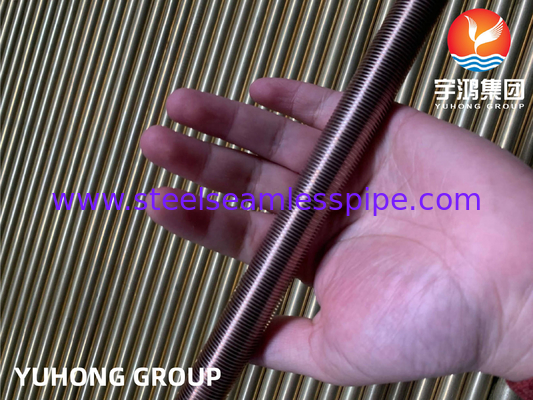

Tubes à nageoires basses en acier inoxydable à nageoires extrudées pour échangeur de chaleur
Résumé
ASTM B111 is an American Society of Testing and Materials (ASTM) standard that specifies requirements for seamless copper-nickel (CuNi) low finned tubes used in heat exchangers and other similar applicationsLa désignation C70600-O61 fait référence à des qualités et à des finitions spécifiques du matériau.
C70600 fait référence à la composition de l'alliage, qui est un alliage cuivre-nickel avec une composition chimique d'environ 70% de cuivre et 30% de nickel.en particulier dans les environnements chlorés, ce qui le rend adapté à une utilisation dans les applications marines, chimiques et industrielles où les conditions difficiles prévalent.
O61 désigne la finition ou le traitement de surface appliqué sur le tube. Dans ce cas, O61 indique que le tube a subi un procédé de brasage sans oxygène (OFB),où la couture entre le cuivre et le nickel est brasée sans ajout d'oxygène, ce qui donne lieu à un joint solide et durable avec une perte de métal minimale.
En résumé, l'ASTM B111 C70600-O61 Tubes à nageoires basses en cuivre nickel est un tube de haute qualité, résistant à la corrosion, avec une construction transparente et une couture brasée OFB,idéal pour une utilisation dans des applications d'échange de chaleur exigeantes où la longévité et la résistance du matériau aux facteurs environnementaux sont cruciales.
C'est quoi le tube à aileron?
Le tube à nageoires basses (intégral) est un tube extrudé composé de nageoires courtes et basses,et un type de tube échangeur de chaleur à haut rendement dans lequel des ailerons filetés sont formés sur la surface extérieure du tube échangeur de chaleur par laminageLe tube et la nageoire sont dans le même morceau de tube, également connu sous le nom de type "N".
Parce que le tube à nageoires basses est un tube intégré, il n'y a qu'un seul matériau pour le tube et les nageoires
Nous vous proposons une large gamme de matériaux et nous pouvons élargir notre offre à tout moment pour répondre à vos besoins spécifiques en termes de conductivité thermique, de propriétés mécaniques ou de résistance à la corrosion.
Avantages du tube à basse nageoire
Les tubes à nageoires basses, également appelés tubes à nageoires basses ou échangeurs de chaleur à micro-canaux, présentent plusieurs avantages par rapport aux tubes à nageoires conventionnels dans diverses applications,en particulier dans les conceptions à transfert de chaleur élevé et compactes:
1- Transfert de chaleur amélioré: les tubes à nageoires basses ont des nageoires plus minces et étroitement espacées, ce qui augmente la surface par unité de volume.Cela se traduit par des taux de transfert de chaleur plus élevés en raison du plus grand contact entre le fluide et les parois métalliques, permettant un refroidissement ou un chauffage plus efficaces.
2. Taille compacte: la taille réduite de la nageoire permet une empreinte globale plus petite par rapport aux tubes à nageoires traditionnels. Cela les rend idéaux pour des applications limitées en espace telles que l'électronique, les appareils électroménagers et les appareils électroménagers.,et aérospatiale où le poids et le volume sont des facteurs critiques.
3. Amélioration de la chute de pression: avec moins de nageoires et plus minces, la chute de pression à travers l'échangeur de chaleur est plus faible.ou lorsque la perte de pression est limitée.
4Réduction du coût de fabrication: Le processus de fabrication plus simple pour les tubes à basse nageoire peut entraîner une réduction des coûts de matériaux et de main-d'œuvre, ce qui les rend plus rentables que les conceptions à hautes nageoires.
5Moins de maintenance: en raison de leur taille réduite et de l'amélioration du transfert de chaleur, ils sont plus faciles à entretenir.Les tubes à nageoires basses peuvent nécessiter un nettoyage ou un entretien moins fréquents, car ils peuvent gérer l'encrassement plus efficacement que les tubes conventionnels.
6Réduction du bruit: les ailerons plus petits génèrent généralement moins de turbulences, ce qui se traduit par un fonctionnement plus silencieux, ce qui peut être avantageux dans les environnements sensibles au bruit.
7- Integration plus facile: les tubes à nageoires basses peuvent être plus facilement intégrés dans les conceptions existantes sans nécessiter de nouvelles conceptions ou de modifications importantes.
8Performance de cycle thermique améliorée: la surface plus petite des nageoires réduit le stress sur le matériau pendant le cycle thermique, augmentant potentiellement la durée de vie de l'échangeur de chaleur.
9. Efficacité plus élevée: dans certains cas, les tubes à nageoires basses peuvent atteindre une efficacité globale plus élevée en raison des coefficients de transfert de chaleur plus élevés et de la baisse de pression réduite.
Cependant, il est essentiel de considérer les exigences spécifiques de l'application, car les tubes à nageoires basses peuvent ne pas toujours être le meilleur choix.ils peuvent ne pas fonctionner aussi bien dans des situations où des différences de température importantes ou des vitesses de débit élevées sont présentes.
La dégradation des performances d'un échangeur de chaleur est essentiellement due à deux phénomènes qui se produisent au fil du temps:
- Résistance accrue à l'encrassement due à l'accumulation d'impuretés contenues dans les deux fluides.
- Augmentation de la résistance thermique à la liaison tube-fin due à la dilatation thermique des matériaux et à la corrosion à la base ou à la racine de la nageoire.Ces facteurs créent une perte de contact ou de pression de liaison entre les nageoires et le tube.
| Le type |
Définition |
Tubes de base |
Spécification des ailerons (mm) |
| Surdose (mm) |
La hauteur de la nageoire |
Hauteur des nageoires |
Épaisseur de nageoire |
| Incorporé |
Tubes à nageoires de type G |
16 à 63 |
2.1 à 5 |
< 17 |
- Je ne sais pas.4 |
| Extrudés |
Métal composé de métaux simples |
8 à 51 |
1.6 à 10 |
< 17 |
0.2 à 0.4 |
| Tubes à nageoires basses de type T |
10 à 38 |
0.6 à 2 |
> 16 |
- Je ne sais pas.3 |
| Tubes en bambou, tubes ondulés |
16 à 51 |
8 à 30 |
< 2.5 |
/ |
| Une plaie |
Tubes à nageoires de type l/kl/ll |
16 à 63 |
2.1 à 5 |
< 17 |
- Je ne sais pas.4 |
| Chaîne |
Tubes à nageoires de chaîne |
25 à 38 |
2Un à trois.5 |
< 20 |
0.2 à 0.5 |
| Type U |
Tubes de type U |
16 à 38 |
/ |
/ |
/ |
| Soudage |
Tubes à nageoires de soudage HF |
16 à 219 |
3 à 25 |
5 à 30 |
0.8 à 3 |
| Tubes à nageoires de type H/HH |
25 à 63 |
8 à 30 |
< 200 |
1.5 à 3.5 |
| Tubes à nageoires enduites |
25 à 219 |
8 à 30 |
5 à 35 |
φ5 à 20 |
Les champs communs de demande sont les suivants:
- échangeurs de chaleur pour centrales électriques (électriques, nucléaires, thermiques et géothermiques)
- Systèmes hautement corrosifs (condensateurs, évaporateurs, dessalement de l'eau de mer, engrais, systèmes d'urée, ammoniac, gaz, acides corrosifs)
- industries chimiques et pétrochimiques
- les industries de la transformation alimentaire et de la réfrigération.
