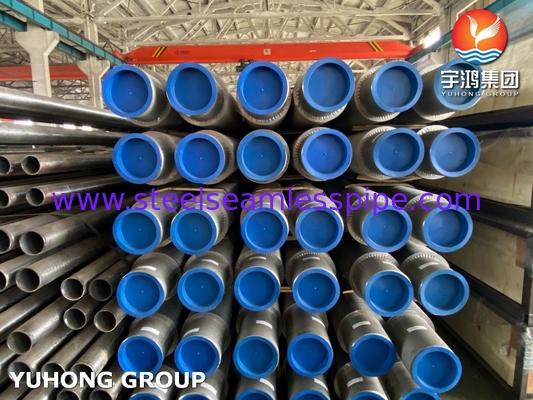

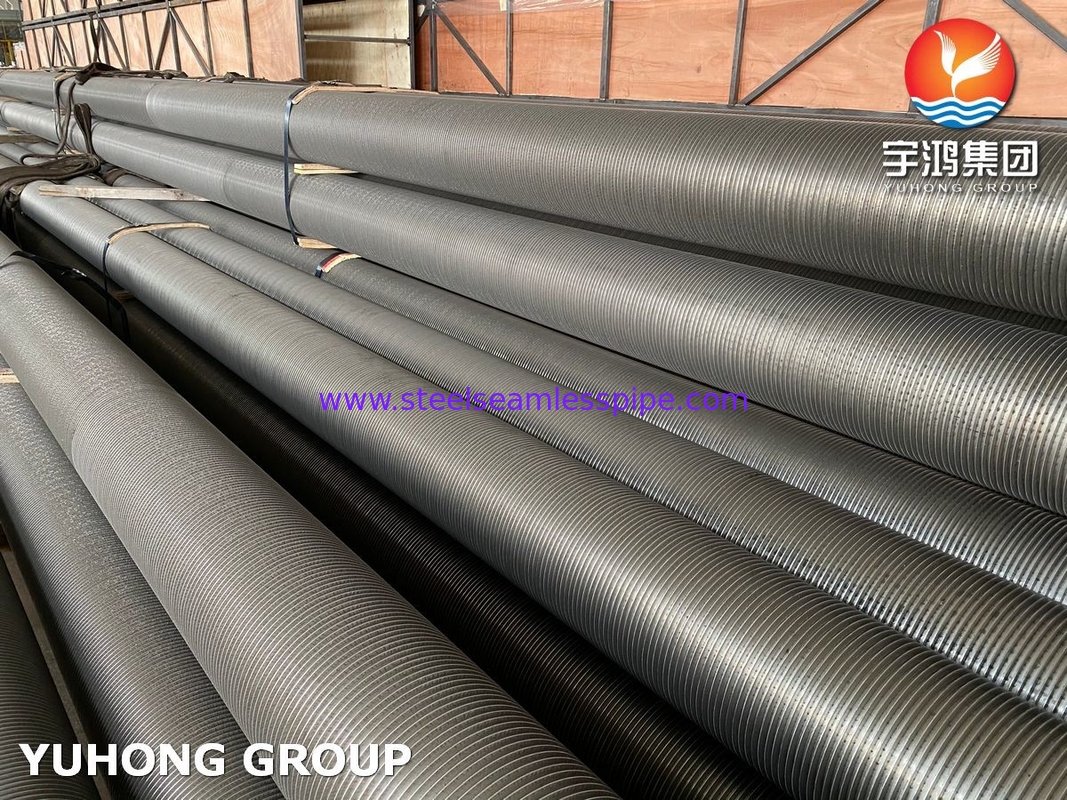

H estFW Tubes à nageoires solides abrégé de Tubes à nageoires solides spirales soudés à haute fréquence

Les tubes à aileron hélicoïdal offrent au concepteur une efficacité thermique élevée et des solutions de conception compactes pour toute une gamme d'échangeurs de chaleur utilisant des gaz de combustion propres.Les tubes à nageoires hélicoïdales sont fabriqués à la fois en type solide et serré.Les tubes à nageoires soudés à haute fréquence, également appelés tubes à nageoires de type solide, utilisent des bandes d'acier ou d'acier inoxydable directement soudéses à la surface du tube par HFW.Peut améliorer l'efficacité du transfert de chaleur beaucoup plus que le tube nuEn raison de la soudure étroite des nageoires au tube de base, ces tubes à nageoires sont souvent utilisés dans des conditions de vibration.

Pour un tube ou un tuyau de taille donnée, la surface de transfert de chaleur souhaitée par unité de longueur du tube peut être obtenue en spécifiant la hauteur de nageoire appropriée,épaisseur et/ou nombre de nageoires par mètre de longueur.

Tubes à nageoires solides HFW

Cette configuration de tube soudé en acier à nageoires peut être utilisée pour pratiquement toutes les applications d'échangeurs de chaleur et est particulièrement adaptée aux applications à haute température et haute pression.Les caractéristiques importantes de cette configuration sont l'efficacité, une liaison efficace de la nageoire au tube dans toutes les conditions de température et de pression, et la capacité de résister à des températures élevées du côté de la nageoire.

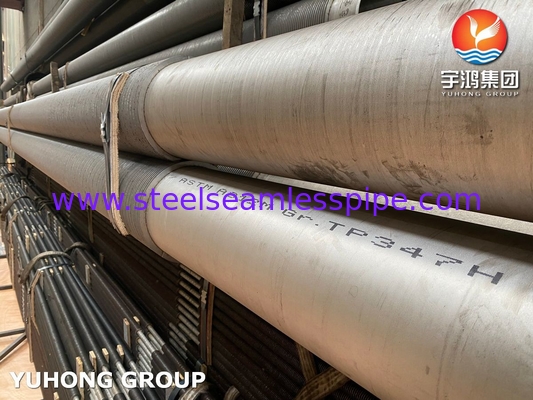

Détails techniques/détails du tube de base

Diamètre du tube: de 20 mm OD Min à 219 mm OD Max.

Épaisseur du tube: minimum 2 mm à 16 mm

Matériau des tubes : acier au carbone, acier inoxydable, acier allié, acier corten, acier duplex, acier super duplex, inconel, nickel et alliage à haute teneur en chrome et autres matériaux.

Détails de la nageoire

Épaisseur des nageoires: min. 0,8 mm à max. 4 mm

Hauteur des nageoires: Min 0,25 ̊ (6,35 mm) à Max.1.5 ′′ (38 mm)

Densité des nageoires: Min 43 nageoires par mètre à max 287 nageoires par mètre

Matériel : acier au carbone, acier inoxydable, acier allié, acier corten, acier duplex et acier incolaié.

Pour un devis rapide, s'il vous plaît envoyer avec les conditions suivantes:

Nombre de pièces,

Tubes de base: diamètre, épaisseur, longueur et spécifications du matériau.

Ailerons: spécifications du matériau, type (solide ou dentelé), hauteur, épaisseur, espacement, longueur des ailerons et sections sans ailerons.

Délai de livraison requis.
