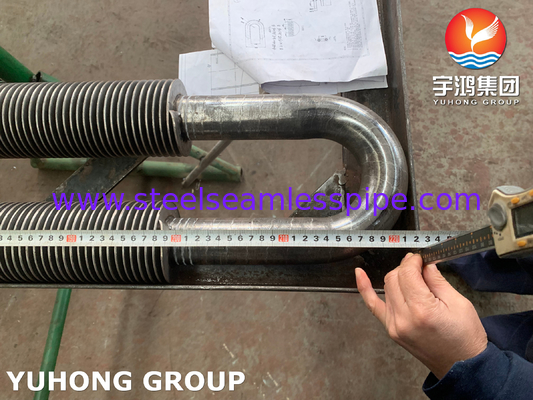

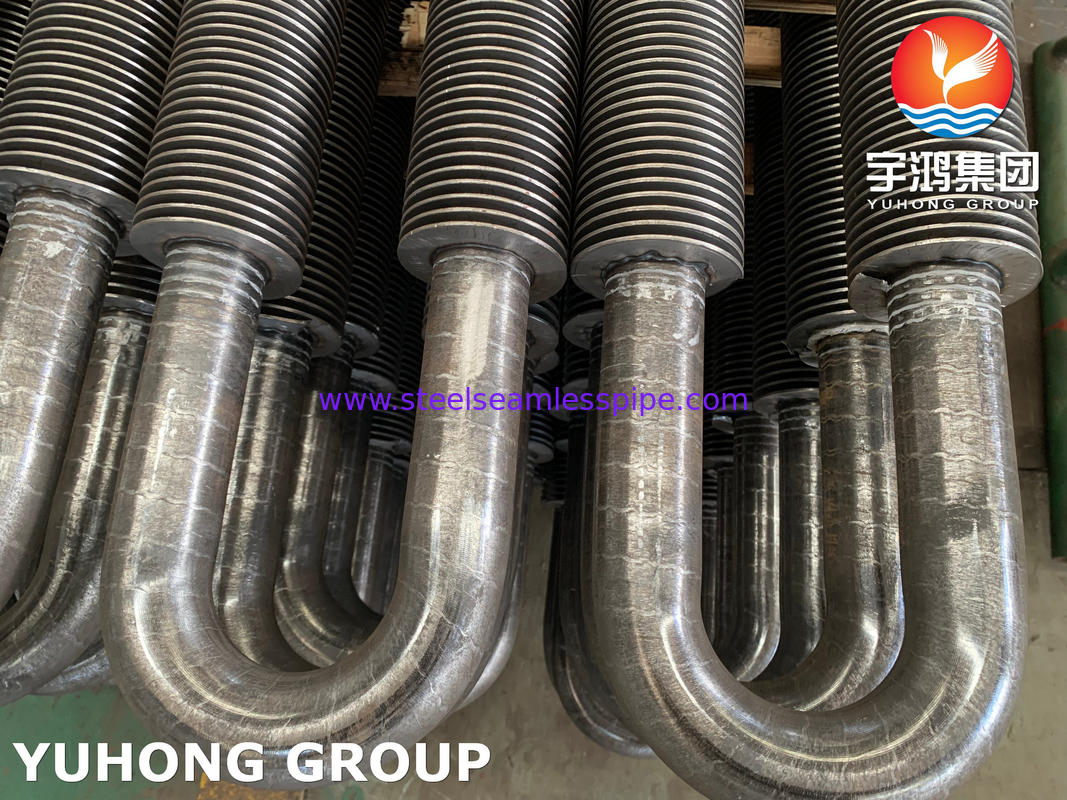

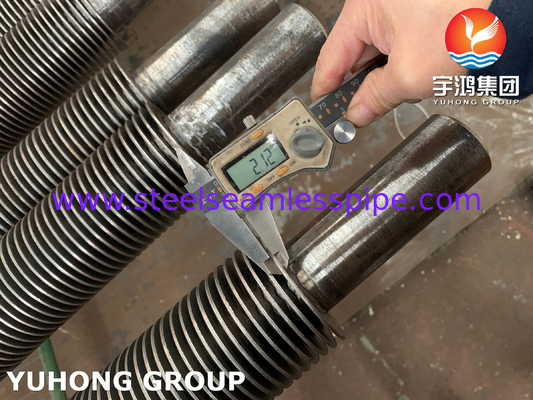

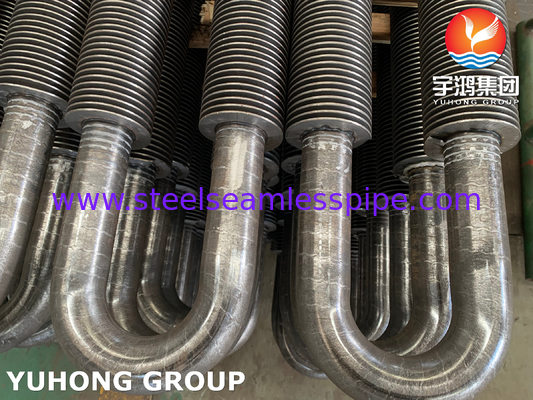

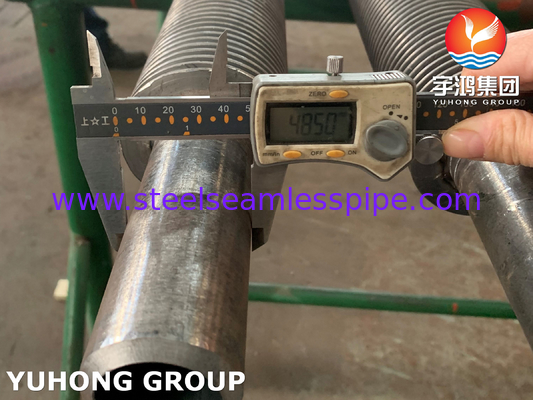

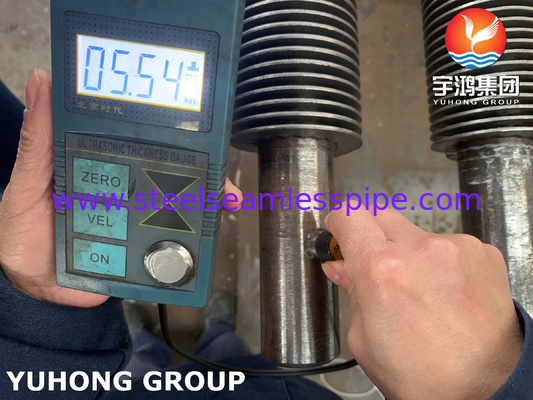

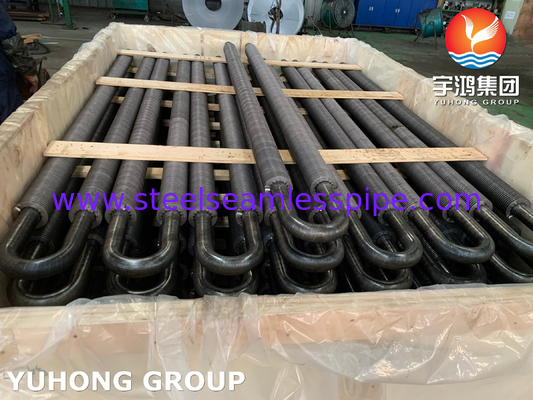

Tubes à U-fin soudés à haute fréquence en acier au carbone ASTM A106 GR.B

Tubes à U-fin soudés à haute fréquence en acier au carbone ASTM A106 GR.B

Qu'est-ce qu'un tube soudé à haute fréquence?

Le tube à nageoires soudé à haute fréquence est un type de tube à nageoires soudé principalement par soudage à haute fréquence et constitue un nouveau type d'élément de dissipation thermique excellent.Le tube à nageoires de soudage à haute fréquence est soudé avec un courant à haute fréquence, la méthode de soudage est fiable et excellente, la couture de soudage est petite et la surface du radiateur est plus solide et belle.

Le tube à aileron soudé à haute fréquence est un élément dissipateur de chaleur souvent utilisé dans les radiateurs à aileron. Welding high-frequency welded finned tube on the base tube of the radiator improves the heat transfer coefficient of the heat exchanger side of the radiator and enhances the heat dissipation effect of the radiator, et l'excellent effet de dissipation de chaleur rend le tube à nageoires de plus en plus populaire.

Caractéristiques des tubes à nageoires à haute fréquence

(1) Efficacité de production élevée, production continue d'enroulement;

(2) Faible coût, il dépend des caractéristiques du soudage à haute fréquence lui-même ∙ effet de peau chauffant la surface de la pièce, pour atteindre l'objectif du soudage,le processus de soudage n'a pas besoin d'ajouter de matériaux métalliques de remplissage;

(3) Comme le courant à haute fréquence ne passe que sur la surface peu profonde du tube d'acier, la zone affectée par la chaleur de soudage est petite.donc l'épaisseur supplémentaire de paroi causée par cela ne doit pas être prise en compte dans le calcul de la conception; aucun traitement thermique n'est requis après le soudage de la pièce.

(4) soudage solide, dans la configuration de l'équipement raisonnable, les paramètres de processus parfaits dans les circonstances, peut atteindre entre la nageoire et la firme de soudage de tuyaux en acier, peut résister à l'ouverture fréquente,arrêt causé par l'onde de choc thermique.

Les avantages de l'échangeur de chaleur en tubes à nageoires en U se traduisent principalement par les aspects suivants: premièrement, sa conception unique en U permet au fluide de former un flux continu dans le tube,amélioration de l'efficacité du transfert de chaleurDeuxièmement, la présence de nageoires augmente la surface du tube, rendant le transfert de chaleur plus rapide et plus efficace.l'échangeur de chaleur a une structure simple et compacte et est facile à installer et à entretenir.

Composition chimique du GR.B:

Principe du tube à nageoires HFW:

The basic principle of this kind of fin tube is to take the seamless steel tube on the outer packing band with a certain distance (strip perpendicular to the outer surface of the tube) and high-frequency current welding as the heat source.

En utilisant l'effet de peau et l'effet électrique du courant à haute fréquence, le tube de chauffage local, la bande d'acier et la surface de contact à souder peuvent être soudés plastiquement.

Dans le même temps, la force de forgeage du tube à nageoires est appliquée à l'oxyde métallique et à la forme plastique du contact en dehors de l'excédent de fusion,afin de réaliser la combinaison d'atomes solides entre le tube d'acier et le matériau à nageoires.

Matériau équivalent:

Applications

- Les centrales électriques
- l'industrie chimique
-Plantes de récupération de chaleur
-Industrie de la chaleur

- Une chaudière à vapeur.

- Rafinage du pétrole
