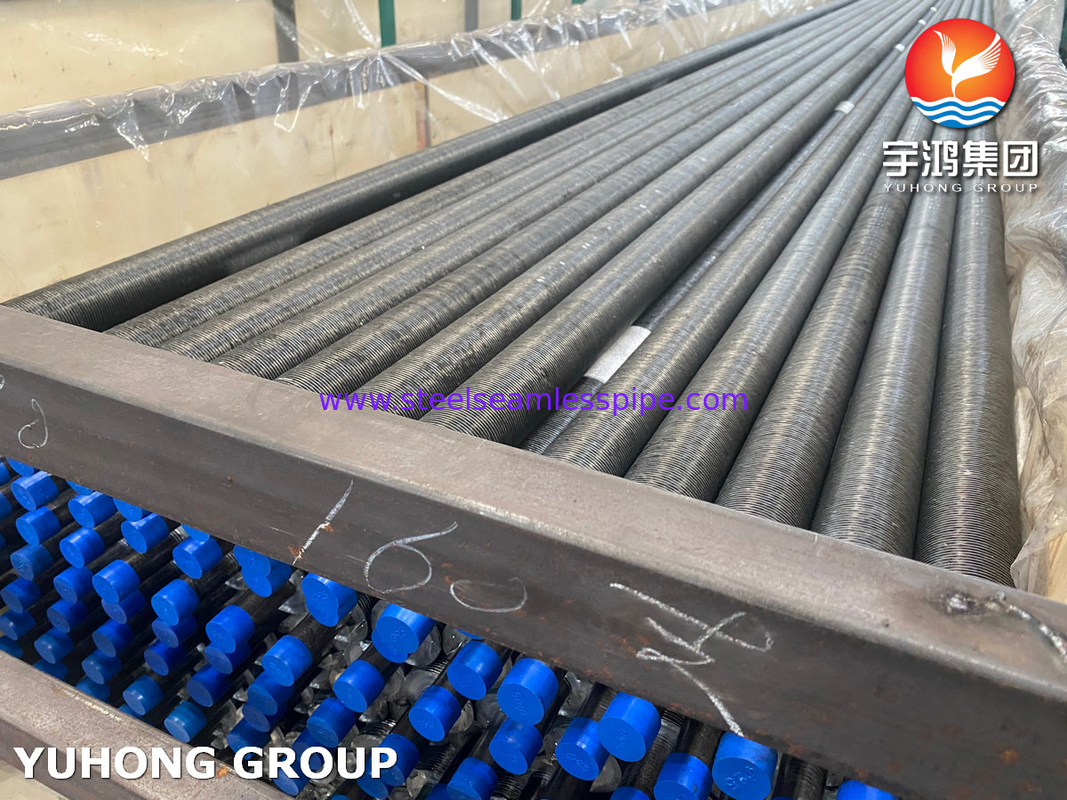

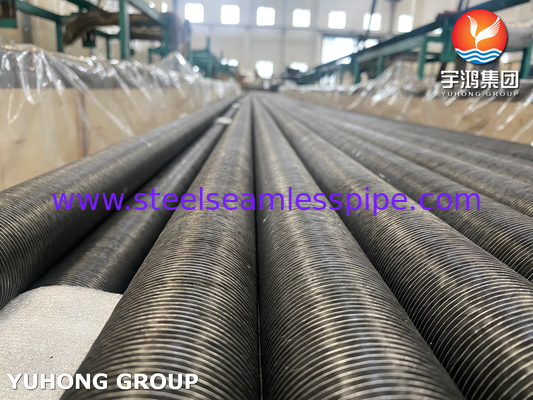

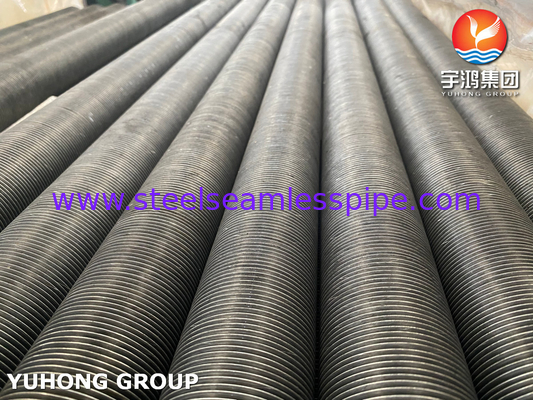

Tuyaux de type A179 en acier au carbone Al Fin pour refroidisseur d'air

A179 Tubes sans couture en aluminium Al1060 Tubes à vis de type G intégrés

Détail rapide:

Le tube est dépassé: 16 mm min. 219,1 mm ((8'') max.
Longueur du tube: 25000 mm maximum.
Hauteur des nageoires: 50 mm maximum.
Épaisseur de nageoire: généralement 0,2 mm ~ 3,0 mm
La hauteur de la nageoire: 2,3 mm (11FPI) min. ou sur mesure pour le client

Processus de fabrication
La bande de nageoires en aluminium est enroulée et placée dans une rainure coupée dans le tube d'une profondeur d'environ 0,4 mm.

Protection de surface des extrémités plates
Les deux extrémités des tubes à aileron de type G à rainures doivent être métallisées en zinc ou en aluminium et revêtues d'un revêtement de système d'arc électro-pulvérisateur.

Critères d'acceptation
La norme API 661 ((Échangeurs de chaleur refroidis à l'air pour le service général des raffineries) ou les conditions de livraison (TDC).

Les accessoires
Boîte de support de tube, pince ou boîte d'espacement (Matériaux: aluminium, zinc et acier inoxydable).

Condition de livraison:
Les extrémités des tubes sont découpées en carré, exemptes de taches, séchées à l'intérieur et nettoyées par soufflage à l'air, recouvertes à l'extérieur de vernis aux deux extrémités des tubes à aileron intégré G-Fin.
Les déshydrants sont également mis dans chaque emballage pour le transport continental.

Les tubes à nageoires de type L, également connus sous le nom de tubes à nageoires de pied L, sont un type de tube à nageoires utilisé dans les échangeurs de chaleur, les chaudières et autres équipements de transfert de chaleur.Ils se caractérisent par une nageoire qui est enroulée autour du tube et posée à la base pour former une forme en "L"Cette conception améliore la surface pour l'échange de chaleur tout en assurant un raccordement sûr au tube de base.

Caractéristiques clés:
Matériau: Le tube de base et les nageoires peuvent être fabriqués à partir de divers matériaux, y compris l'acier au carbone, l'acier inoxydable, l'aluminium et le cuivre, selon les exigences de l'application.
Type d'aileron: les ailerons sont enroulés en hélice autour du tube avec un pied à la base, créant une forme en L. Cette conception améliore le contact entre l'aileron et le tube,amélioration de l'efficacité du transfert de chaleur.
Processus de fabrication: Les nageoires sont enroulées mécaniquement autour du tube, et le pied en "L" assure un ajustement serré, assurant une bonne conductivité thermique et une résistance mécanique.

Les avantages:
Amélioration du transfert de chaleur: la forme "L" des nageoires augmente la surface et améliore l'efficacité de l'échange de chaleur.

Fixation sécurisée: la base des ailerons assure un ajustement serré, assurant que les ailerons restent solidement fixés au tube.

Versatilité: adapté à un large éventail d'applications en raison de la disponibilité de divers matériaux et de dimensions personnalisables.

Durabilité: Le fait que les nageoires soient fixées sur le tube garantit une bonne durabilité, même dans des conditions difficiles.

Les spécifications:
Diamètre du tube: peut varier en fonction des besoins de l'application.
Hauteur et épaisseur de la nageoire: personnalisable pour répondre aux exigences spécifiques de transfert de chaleur.
La hauteur des nageoires: l'espacement entre les nageoires peut être ajusté en fonction des performances thermiques souhaitées.
Longueur: Fabriquée selon des longueurs spécifiées selon la conception de l'échangeur de chaleur.

Applications et avantages:

Les champs communs de demande sont les suivants:

1Échangeurs de chaleur: les tubes à aileron intégrés A179 sont largement utilisés dans les échangeurs de chaleur pour augmenter l'efficacité du transfert de chaleur de l'équipement.Les nageoires intégrées à la surface du tube permettent une plus grande surface, ce qui permet de transférer la chaleur plus efficacement.

2. Échangeur de chaleur refroidi à l'air: le tube A179 Embedded Fin est un choix idéal pour les échangeurs de chaleur refroidi à l'air.qui peut être critique dans les échangeurs de chaleur refroidis à l'air où il n'y a pas de support secondaire pour transporter la chaleur.

3. Résistance à la corrosion: le matériau de tube A179 est connu pour sa bonne résistance à la corrosion. Les nageoires intégrées augmentent sa résistance à la corrosion et réduisent l'érosion.

4. économique: le matériau de tube A179 est économique, ce qui en fait un choix idéal pour diverses applications de transfert de chaleur.qui améliore les performances thermiques globales, ce qui en fait une option économique et efficace.

5. Conception compacte: les nageoires intégrées à la surface des tubes de nageoires intégrées A179 permettent une conception compacte, ce qui en fait un choix idéal lorsque l'espace est limité,et un degré élevé d'efficacité thermique est requis.

Les spécifications:

Les tubes à aileron de type G sont combinés avec deux matériaux différents.




Avantages concurrentiels:
Les éléments suivants doivent être utilisés:
Les ailerons de type G sont intégrés dans le tube de base, ce qui assure une forte liaison mécanique qui assure un bon contact thermique et un transfert de chaleur efficace.

Durée de vie:
La liaison mécanique de la nageoire de type G offre une résistance accrue au cycle thermique et aux contraintes mécaniques, ce qui augmente la longévité et la fiabilité du tube.

Amélioration du transfert de chaleur:
À l'instar des ailerons de type L, les ailerons de type G augmentent également la surface, ce qui améliore l'efficacité globale du transfert de chaleur du tube.

Résistance aux dommages causés par la section à nageoires:
La conception intégrée des ailerons de type G les rend moins sensibles aux dommages causés par les chocs physiques ou les vibrations, ce qui les rend adaptés aux environnements accidentés.

Protection contre la corrosion:
Les ailerons de type G aident à protéger le tube de base A179 des environnements corrosifs, réduisant le risque de corrosion et prolongant la durée de vie du tube.

Accommodation d'expansion thermique:
La conception des ailerons de type G permet un certain degré d'expansion et de contraction thermiques, ce qui peut être bénéfique dans les applications à températures variables.

Efficacité de la maintenance:
La construction robuste des tubes à nageoires de type G réduit souvent les besoins en maintenance, ce qui réduit les temps d'arrêt et les coûts opérationnels.

La polyvalence:
Les tubes à nageoires de type G peuvent être utilisés dans une variété d'applications, telles que les échangeurs de chaleur refroidis par air, les économiseurs et les chaudières, en raison de leur efficacité et de leur durabilité élevées.
