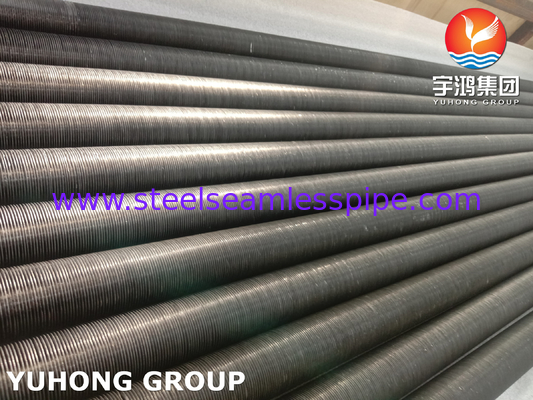

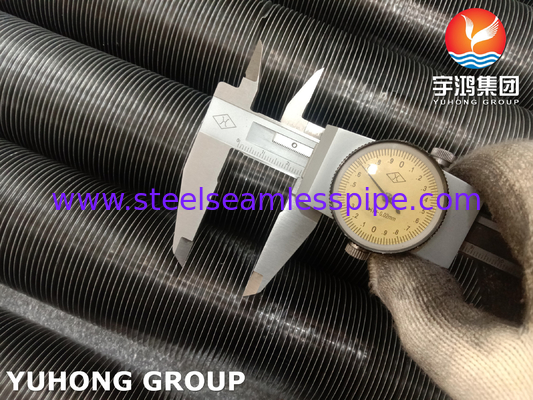

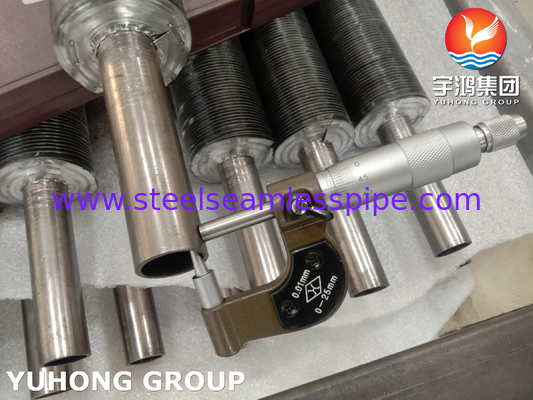

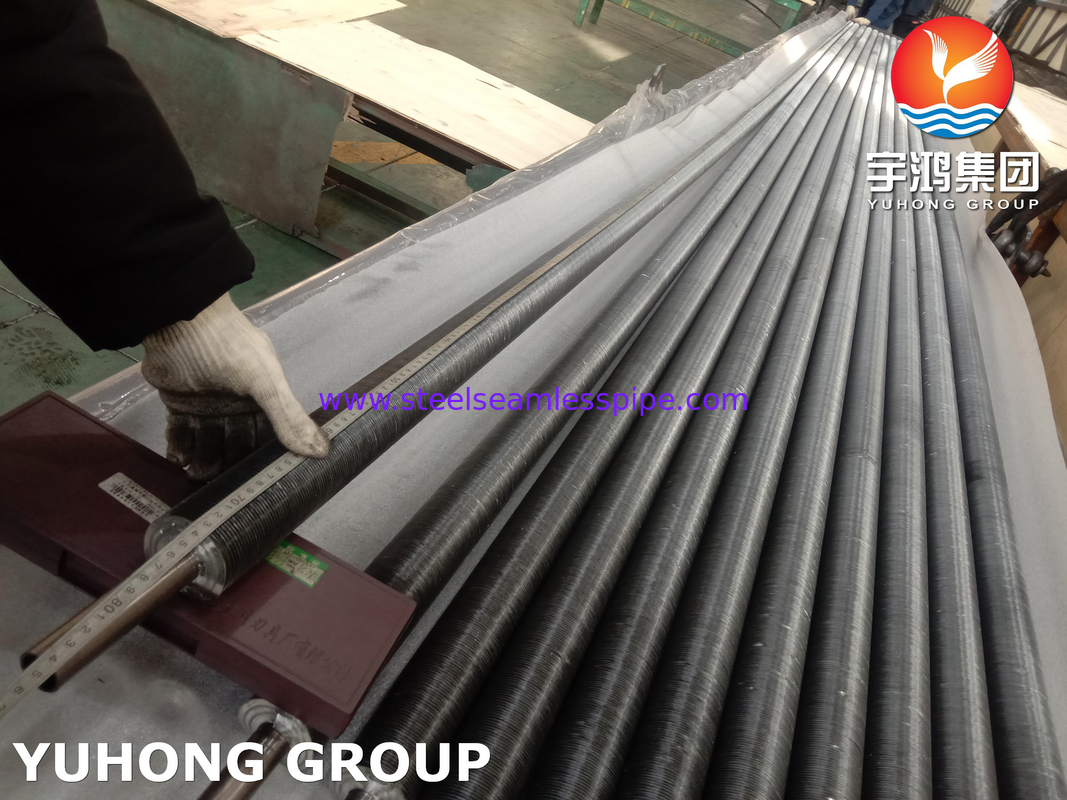

Tube à ailettes de type G encastrées , tube en alliage de nickel ASTM B163 UNS N04400 avec ailettes en aluminium
Le matériau du tube de base du tube à ailettes de type G encastrées est le Monel 400. Ensuite, la bande d'ailette est enroulée dans une rainure usinée et solidement verrouillée en place par un remplissage avec le tube de base, ce qui garantit que le transfert de chaleur maximal est maintenu à des températures élevées du métal du tube. Le Monel 400 est un alliage résistant à la corrosion. Cet alliage possède une excellente résistance à la corrosion. Il ne produit généralement pas de fissures de corrosion sous contrainte et a de bonnes performances de coupe. Après les services d'ailetage, le tube en alliage avec des ailettes de type G peut avoir une meilleure efficacité de transfert de chaleur qu'un tube de base droit normal. L'ASTM B163 UNS N04400 est une spécification pour les tubes en alliage nickel-fer-chrome, communément appelés Monel 400. Les tubes à ailettes de type G encastrées sont des tubes avec des ailettes fixées à la surface extérieure du tube selon un motif en forme de G. Ces tubes à ailettes sont utilisés dans diverses applications de transfert de chaleur où une surface accrue est nécessaire pour une meilleure efficacité du transfert de chaleur. Les ailettes de type G offrent une plus grande surface par rapport aux tubes lisses, ce qui permet un meilleur transfert de chaleur entre le fluide à l'intérieur du tube et l'environnement environnant. L'utilisation de l'alliage Monel 400 dans ces tubes à ailettes offre une excellente résistance à la corrosion et une résistance élevée, ce qui les rend adaptés à une utilisation dans des environnements difficiles. La spécification ASTM B163 garantit que les tubes répondent à certaines normes de qualité et de dimensions pour assurer leurs performances et leur longévité en service. Les tubes à ailettes de type G encastrées ASTM B163 UNS N04400 sont un choix fiable et efficace pour les applications de transfert de chaleur dans des industries telles que la transformation chimique, le raffinage du pétrole et la production d'électricité.
Matériau équivalent :
| NORME |
UNS |
WERKSTOFF NR. |
EN |
JIS |
GOST |
BS |
AFNOR |
| Monel400 |
N04400 |
2.4360 |
NiCu30Fe |
NW 4400 |
МНЖМц 28-2,5-1,5 |
NA 13 |
NU-30M |
Certaines caractéristiques du tube à ailettes de type G encastrées incluent :
1. Efficacité de transfert de chaleur élevée : La conception à ailettes augmente la surface du tube, ce qui améliore les performances de transfert de chaleur.
2. Résistance et durabilité améliorées : Les ailettes sont solidement encastrées dans le tube, offrant une résistance et une durabilité supplémentaires.
3. Résistance à la corrosion : Les matériaux utilisés dans les tubes à ailettes de type G encastrées sont souvent résistants à la corrosion, ce qui les rend adaptés à une utilisation dans des environnements difficiles.
4. Conception compacte : Les ailettes encastrées permettent une conception compacte, ce qui les rend idéales pour les applications où l'espace est limité.
5. Installation facile : Les tubes à ailettes de type G encastrées peuvent être facilement installés à l'aide de raccords de tube standard.
6. Applications polyvalentes : Ces tubes peuvent être utilisés dans un large éventail d'applications, notamment les échangeurs de chaleur, les refroidisseurs d'air et les systèmes de réfrigération.
7. Rentable : L'efficacité de transfert de chaleur élevée des tubes à ailettes de type G encastrées peut aider à réduire les coûts énergétiques et à améliorer les performances globales du système.
Exigences chimiques :
| Grade |
UNS N04400 |
| Nickel |
63,0 min |
| Cuivre |
28,0–34,0 |
| Fer |
2,5 |
| Manganèse |
2,0 |
| Carbone |
0,3 |
| Silicium |
0,5 |
| Soufre |
0,024 |
Propriétés mécaniques :
| Élément |
Limite d'élasticité (0,2 % de décalage) |
Point de fusion |
Densité |
Résistance à la traction |
Allongement |
| Monel400 |
MPa – 240, Psi – 35000 |
(2460 °F) 1350 °C |
8,8 g/cm3 |
MPa – 550, Psi – 80000 |
40 % |
Applications :
Les tubes à ailettes de type G encastrées sont couramment utilisés dans diverses industries pour des applications de transfert de chaleur efficaces. Certaines des applications courantes des tubes à ailettes de type G encastrées comprennent :
1. Échangeurs de chaleur : Les tubes à ailettes de type G encastrées sont utilisés dans les échangeurs de chaleur pour augmenter la surface de transfert de chaleur. Ils sont couramment utilisés dans les échangeurs de chaleur refroidis par air, où les ailettes aident à améliorer le transfert de chaleur entre le fluide chaud circulant à l'intérieur du tube et l'air ambiant.
2. Systèmes CVC : Les tubes à ailettes de type G encastrées sont utilisés dans les systèmes CVC pour les applications de chauffage, de ventilation et de climatisation. Ils sont couramment utilisés dans les échangeurs de chaleur, les serpentins et les radiateurs pour améliorer l'efficacité du transfert de chaleur et améliorer les performances globales du système.
3. Chaudières : Les tubes à ailettes de type G encastrées sont utilisés dans les chaudières pour augmenter l'efficacité du transfert de chaleur et améliorer les performances thermiques globales du système. Les ailettes aident à augmenter la surface disponible pour le transfert de chaleur, ce qui se traduit par une meilleure efficacité énergétique et une réduction des coûts d'exploitation.
4. Systèmes de réfrigération : Les tubes à ailettes de type G encastrées sont utilisés dans les systèmes de réfrigération pour les applications d'échange de chaleur. Ils sont couramment utilisés dans les évaporateurs et les condenseurs pour améliorer le transfert de chaleur et améliorer l'efficacité globale du système.
5. Centrales électriques : Les tubes à ailettes de type G encastrées sont utilisés dans les centrales électriques pour les applications de transfert de chaleur. Ils sont couramment utilisés dans les échangeurs de chaleur, les condenseurs et les chaudières pour améliorer l'efficacité du transfert de chaleur et améliorer les performances globales de l'usine.
Dans l'ensemble, les tubes à ailettes de type G encastrées sont des composants polyvalents qui sont largement utilisés dans diverses industries pour des applications de transfert de chaleur efficaces. Leur capacité à augmenter la surface disponible pour le transfert de chaleur en fait un choix idéal pour améliorer les performances thermiques des systèmes d'échange de chaleur.
