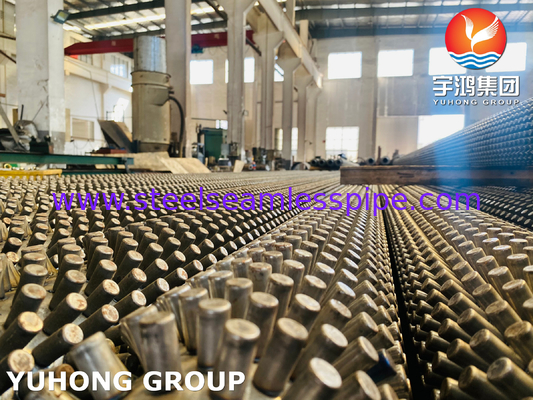

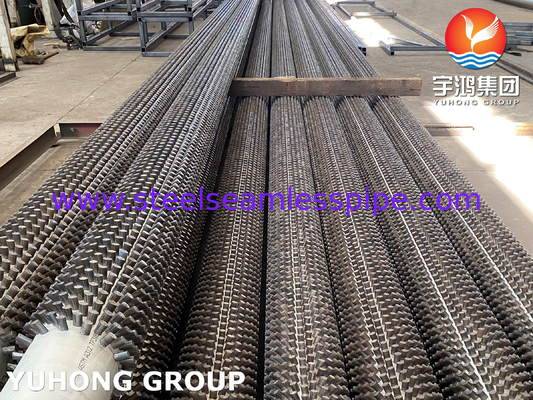

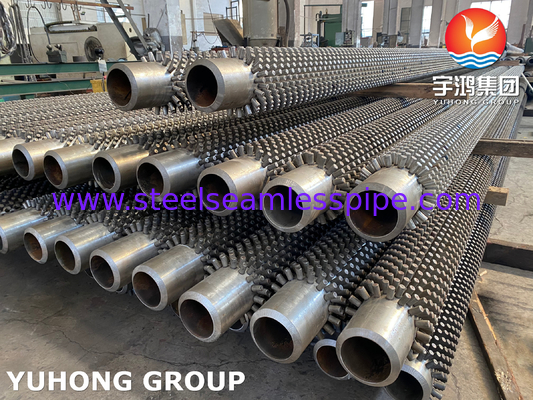

TP347 Tubes à nageoires en épingle à soudage à haute fréquence de type 11Cr pour chauffe-feu

TP347 Tubes à nageoires en épingle à soudage à haute fréquence de type 11Cr pour chauffe-feu

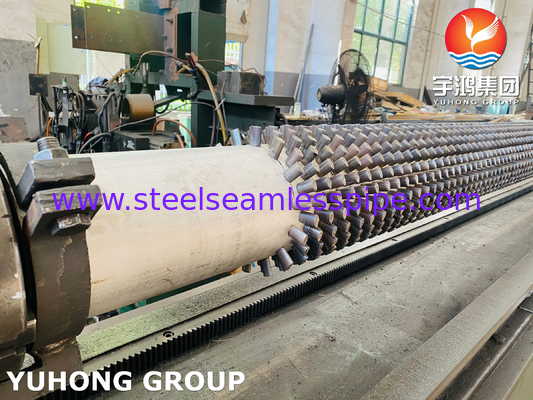

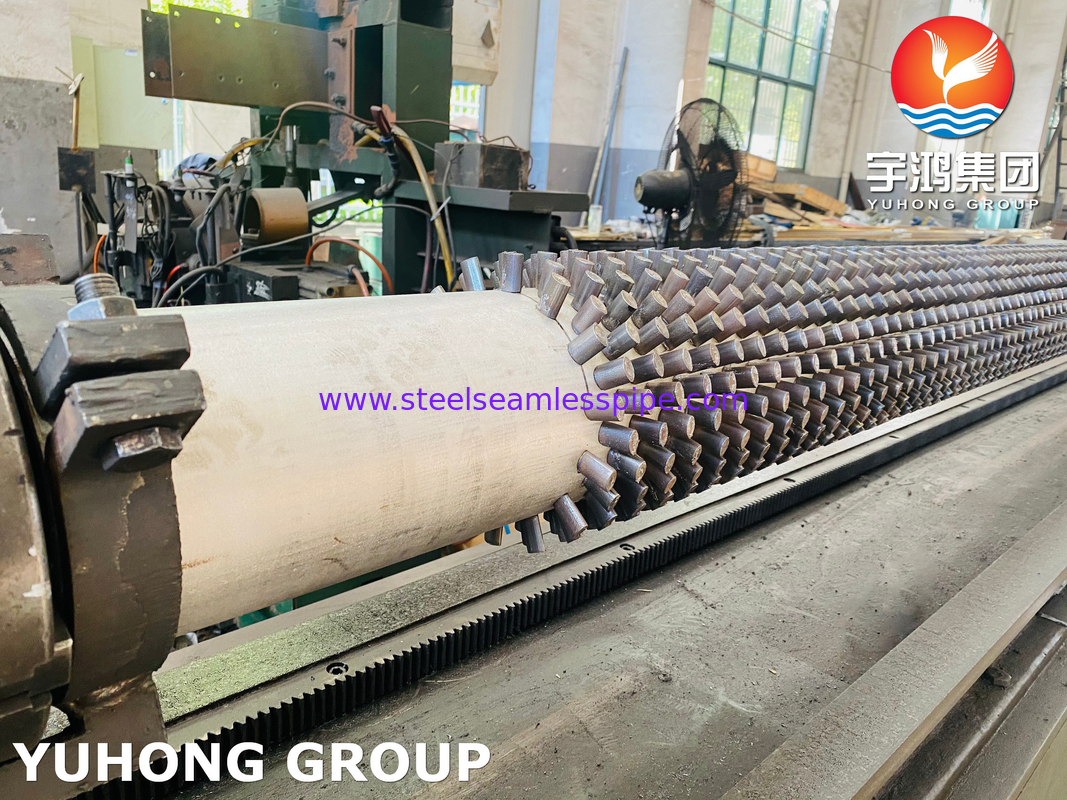

Tubes à aileron à aileronLe soudage par résistance HF utilise généralement une fréquence de 400 kHz. La nageoire est enroulée autour du tube et soudée en continu.La bande d'aileron est enroulée en spirale sur le tube et soudé en continu avec un processus électrique à haute fréquence au tube de base le long de la racine spiraleLa bande d'aileron est tenue sous tension et confinée horizontalement, car elle est moulée autour du tube, assurant ainsi que la bande est en contact fort avec la surface du tube de base.Soudage continu est appliqué au point où la bande de nageoire commence à se plier autour du diamètre du tube en utilisant le procédé de soudage à l'arc de métal gazeux.

Pour un tube ou une taille de tube donné, la surface de transfert de chaleur requise par unité de longueur du tube peut être obtenue en déterminant la hauteur de nageoire appropriée,épaisseur et/ou nombre de nageoires par mètre de longueur.

Détails du tube de base

• Diamètre du tube: 25 mm OD Min à 219 mm OD Max
• Épaisseur du tube: Minimum 2 mm jusqu'à 16 mm
• Matériau du tube: acier au carbone, acier inoxydable, acier allié, acier corten, acier duplex, acier super duplex, inconel, acier à haute teneur en nickel et en alliage à haute teneur en chrome, matériau CK 20 et certains autres matériaux.

Détails de la nageoire

• Épaisseur des nageoires: Min. 5 mm à max. 20 mm
• Hauteur des nageoires: Min 0,25 ̊ (6,35 mm) à max.1.5 ′′ (38 mm)
• Densité des nageoires: Min 43 nageoires par mètre à max. 287 nageoires par mètre
• Matériel: acier au carbone, acier inoxydable ((ss304, 11Cr, 13Cr), acier allié, acier corten, acier duplex et acier inoxydable.

Caractéristiques des tubes à tamis

• Compact car il prend peu de place
• Très résistant
• Préférée aux tubes à nageoires comme système de transfert de chaleur
• Des performances plus élevées

Les tubes en acier sans soudure sont principalement utilisés dans les chaudières et les fours.La chaleur est générée de l'extérieur du tubeÀ l'autre extrémité du tube, nous obtenons le produit liquide, qui est ensuite envoyé pour traitement.

Les tubes à bouchons sont également utilisés dans les chaudières à tuyaux d'eau. Ils aident à chauffer l'eau.

L'utilisation de tuyaux filetés réduit l'utilisation de tuyaux nus car la surface de transfert de chaleur d'un tuyau fileté peut remplacer la surface de transfert de chaleur de 4 à 10 tuyaux nus.

Les tubes filetés peuvent être utilisés là où des combustibles agressifs peuvent être utilisés et causer des dommages à l'environnement.la surface extérieure du tuyau boutonné peut être recouverte ou traitée d'une couche protectrice.

Les tubes rivés sont également utilisés dans les chaudières à soude et les réacteurs à lit fluidisé, car ils réduisent l'érosion.

Ils sont également utilisés dans les aciéries, les refroidisseurs d'air, les centrales électriques, les échangeurs de chaleur, etc.

Taille et matériau des tuyaux au plomb

Application du projet

Industrie électrique

• Appareils de chauffage par chaudière: avec une excellente résistance à haute température et à la corrosion, ils résistent à l'érosion de la vapeur pour améliorer l'efficacité du transfert de chaleur pour générer de la vapeur à haute température.
• Économiseurs: Augmenter la surface d'absorption de chaleur pour récupérer la chaleur résiduelle des gaz de combustion, améliorant ainsi l'efficacité thermique de la chaudière.

Industrie pétrochimique

• Les fours: Appliqué dans les sections radiantes et convectives des fours de chauffage, fonctionnant de manière stable à haute température, pression et en milieu corrosif pour chauffer les fluides de processus.
• Fours de chauffage et de traitement thermique: Utilisé comme élément chauffant, résistant à l'érosion des gaz de combustion à haute température pour assurer un chauffage stable pour le traitement des métaux.

Industrie du papier

• Digestors à pâte: Fonction d'élément chauffant dans des environnements à haute température et à haute teneur en alcalis pour faciliter la cuisson de la pâte et améliorer l'efficacité de la production.
• Équipement de séchage à la vapeur: Transférer rapidement la chaleur de la vapeur sur le papier sec, améliorant ainsi la qualité du produit.

Autres domaines

• Traitement des aliments: Utilisé dans les équipements de chauffage pour la cuisson, la cuisson à la vapeur et le séchage afin de maintenir la qualité des aliments.
• Aérospatiale: Appliqué dans les composants nécessitant une dissipation thermique élevée, utilisant des structures d'ailerons pour améliorer l'efficacité thermique des moteurs d'avions et des pièces connexes.
