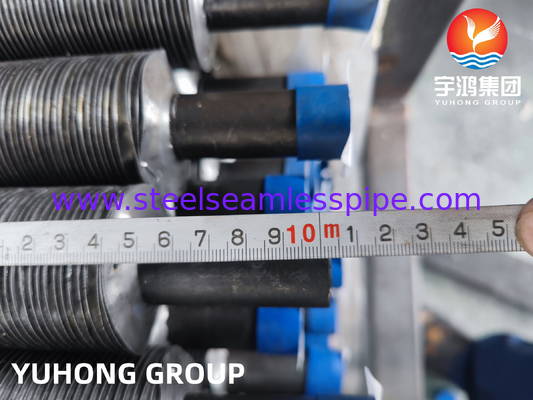

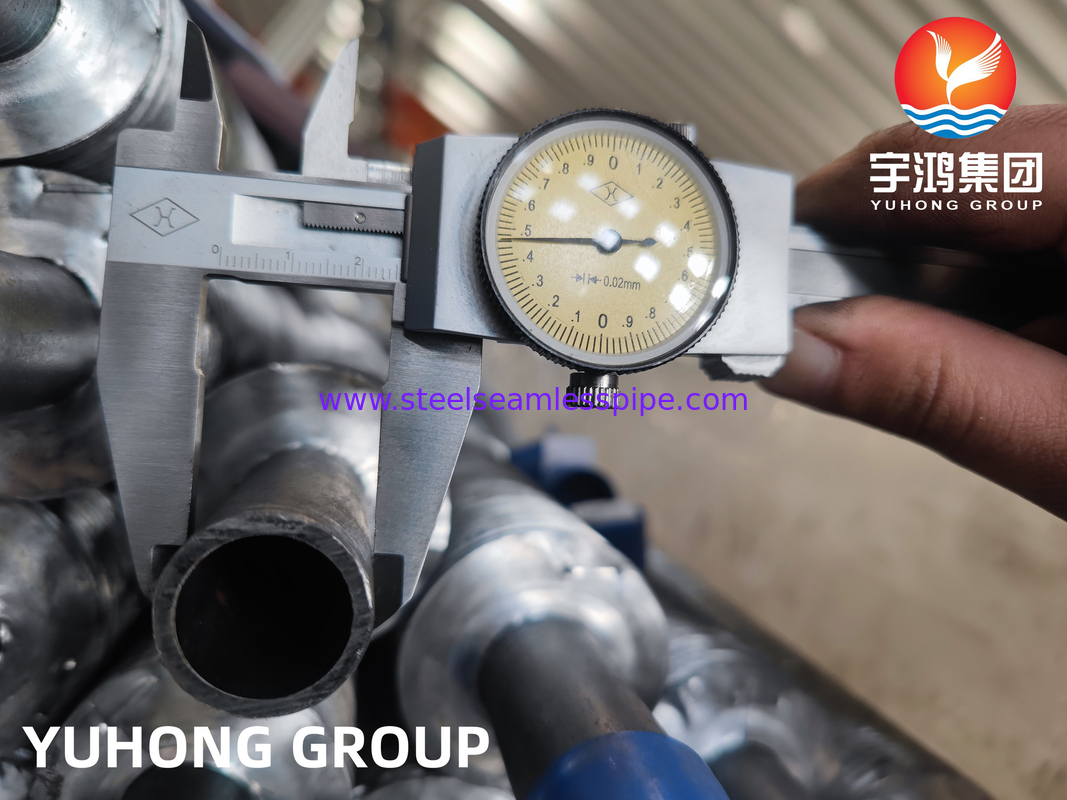

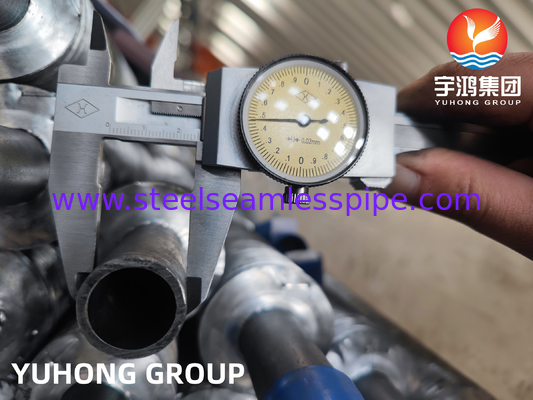

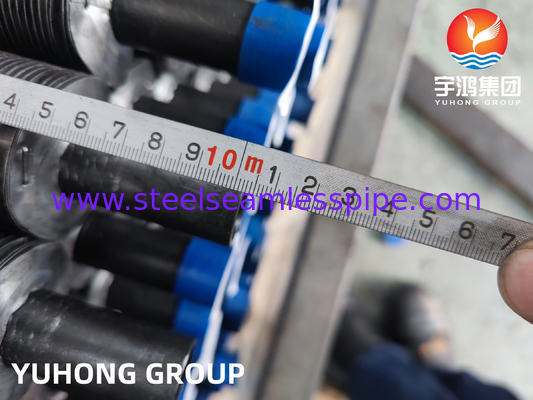

Tube à ailettes G intégrées Tube en acier au carbone ASTM A179 + Ailettes AL 1060 pour préchauffeur d'air
Les tubes en acier sans soudure ASTM A179 sont fournis et produits par la méthode d'étirage à froid. La composition chimique comprend le carbone, le manganèse, le phosphore et le soufre.
Les tubes SA179 contiennent les mesures correspondantes : tubes sans soudure ASTM A179/ASME SA179 - laminés à chaud ou étirés à froid dans cet ordre, avec des diamètres extérieurs de 1/4" NB à 2" NB (diamètre nominal du trou), des épaisseurs de 1 mm à 8 mm, des longueurs de 5 800 mm / 6 000 mm / 6 096 mm / 7 315 mm / 11 800 mm, etc., et jusqu'à des longueurs de 27 000 mm. Les tubes d'échangeur de chaleur et de condenseur en acier doux étirés à froid sans soudure A179 sont certifiés et testés pour le test d'impact, le traitement thermique, le test de dureté, le test d'aplatissement, le test d'aplatissement inverse, le test de bride et le test de pression hydrostatique.
SPÉCIFICATIONS DES TUBES
| Normes |
ASTM, ASME et API |
| Taille |
1/2” NB à 36” NB |
| Épaisseur |
3-12mm |
| Ordonnancements |
SCH 40, SCH 80, SCH 160, SCH XS, SCH XXS, Tous les ordonnancements |
| Tolérance |
Tube étiré à froid : +/-0,1 mm Tube laminé à froid : +/-0,05 mm |
| Fabrication |
Laminé à froid et étiré à froid |
| Type |
Sans soudure / ERW / Soudé / Fabriqué |
| Forme |
Tuyaux/tubes ronds, tuyaux/tubes carrés, tuyaux/tubes rectangulaires, tubes enroulés, forme “U”, bobines Pan Cake, tubes hydrauliques |
| Longueur |
Min 3 mètres, Max 18 mètres, ou selon les exigences du client |
| Extrémité |
Extrémité lisse, extrémité biseautée, filetée |
Composition chimique (%) Max.
| C |
Mn |
P≤ |
S≤ |
Si≤ |
| 0.06-0.18 |
0.27-0.63 |
0.035 |
0.035 |
0.25 |
Propriétés mécaniques
| Résistance à la traction (Mpa) |
Limite d'élasticité (Mpa) |
Allongement (%) |
Dureté (HRB) |
| 325 Min |
180 Min |
35 Min |
72 max |
Tube à ailettes en spirale intégrées de type G
Un tube à ailettes est un élément d'échange de chaleur. Afin d'améliorer l'efficacité de l'échange de chaleur, des ailettes sont généralement ajoutées à la surface du tube d'échange de chaleur pour augmenter la surface extérieure (ou la surface intérieure) d'un tel tube d'échange de chaleur.
La surface extérieure du tube à ailettes est recouverte de petites ailettes. La fonction de ces ailettes est d'agir comme un processus de transfert et de filtration. La chaleur est généralement transférée de l'intérieur vers l'extérieur, puis en sens inverse.
Les bandes d'ailettes en aluminium sont enroulées et intégrées dans des rainures et sont solidement verrouillées en place en fermant les rainures avec le tube métallique inférieur. Cela garantit un transfert de chaleur maximal à des températures élevées.
La température de fonctionnement maximale du dissipateur thermique de type G est de 450 degrés Celsius. Les matériaux couramment utilisés pour les dissipateurs thermiques sont l'aluminium (ou) le cuivre, les tubes en acier au carbone, l'acier inoxydable, le cuivre, les alliages de cuivre, etc.
Application
- Équipement pharmaceutique
- Équipement chimique
- Équipement pour l'eau de mer
- Échangeurs de chaleur
- Condenseurs
- Industrie des pâtes et papiers
- Sociétés de forage pétrolier offshore
- Production d'énergie
- Pétrochimie
- Traitement du gaz
- Produits chimiques spécialisés
Pour une cotation rapide, veuillez envoyer avec les exigences suivantes
1. Nombre de pièces,
2. Tube de base : Diamètre, épaisseur, longueur et spécification du matériau.
3. Ailettes : spécification du matériau, type (plein ou dentelé), hauteur, épaisseur, espacement, longueur des ailettes et sections sans ailettes. Détails de la préparation de la soudure si requis.
4. Délai de livraison requis.
5. Condition de paiement.
