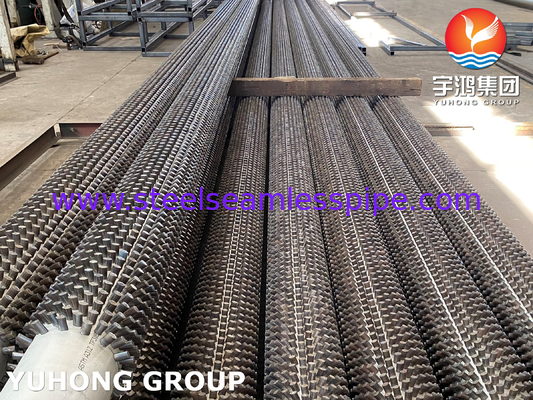

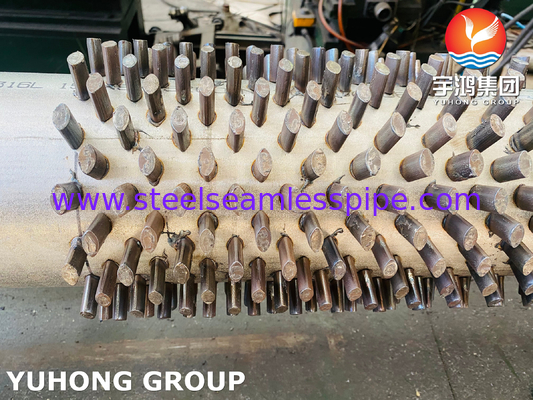

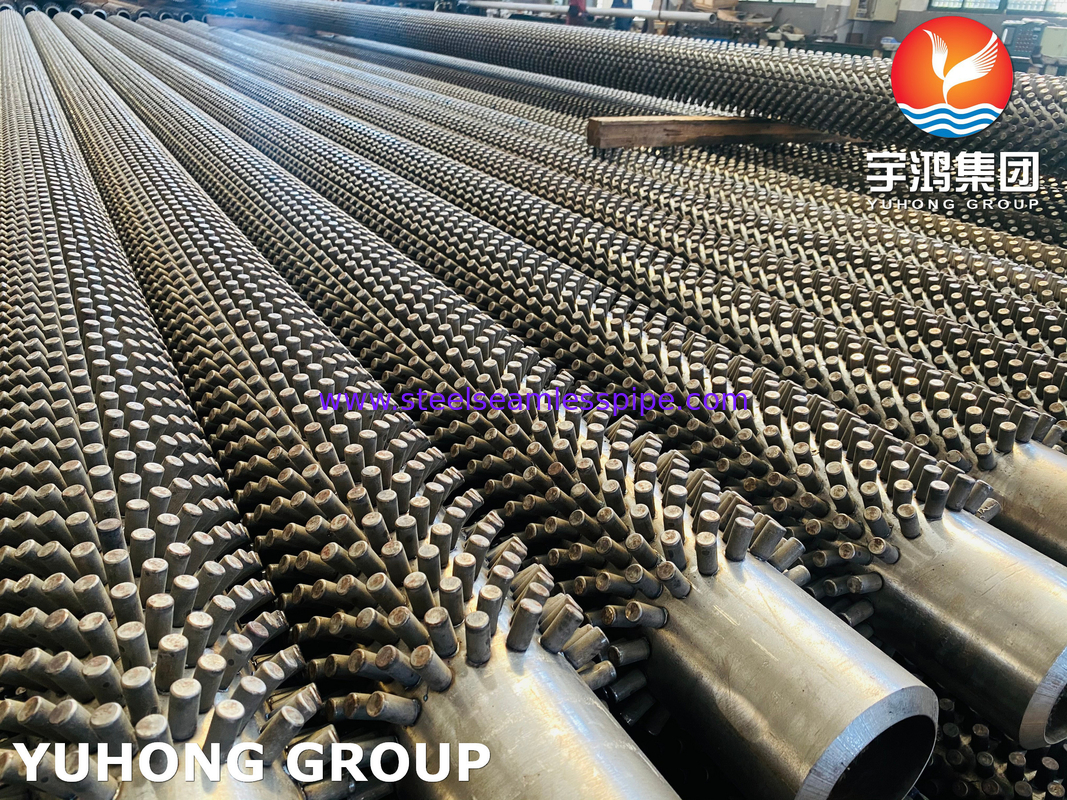

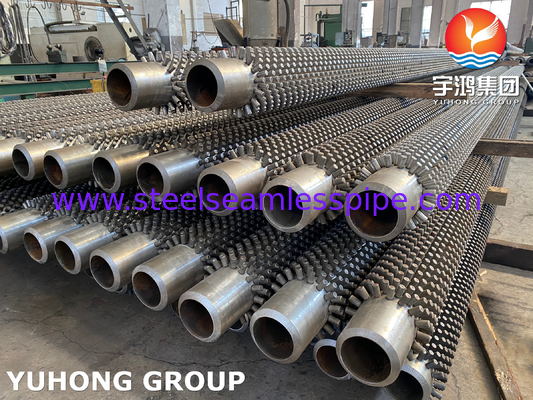

Application dans les fours de tubes à aileron à aileron HFW

Application dans les fours de tubes à aileron à aileron HFW

HFW Tubes à nageoires solides abrégé de Tubes à nageoires solides spirales soudés à haute fréquence

Les tubes hélicoïdaux offrent au concepteur une efficacité thermique élevée et des solutions de conception compactes pour toute une gamme d'échangeurs de chaleur où des gaz de combustion propres sont utilisés.Les tubes à nageoires hélicoïdales sont fabriqués à la fois en type solide et serré.

Les tubes à nageoires solides hélicoïdales sont fabriqués en enveloppant en hélice une bande d'aile continue sur le tube.La nageoire tourne autour du tube et soude en continuLa bande d'aileron est enroulée en spirale sur le tube et soudée en continu avec un procédé électrique à haute fréquence au tube de base le long de la racine spirale.La bande d'aile tenue sous tension et confinée latéralement lorsqu'elle est formée autour du tube, assurant ainsi que la bande est en contact avec la surface du tube de base. Une soudure continue est appliquée au point où la bande commence à se plier autour du diamètre du tube,à l'aide du procédé de soudage à l'arc en métal gazeux.

Pour une taille de tube ou de tuyau donnée, la surface de transfert de chaleur souhaitée par unité de longueur du tube peut être obtenue en spécifiant la hauteur de nageoire appropriée,épaisseur et/ou nombre de nageoires par mètre de longueur.

Tubes à nageoires solides HFW

Cette configuration de tube soudé en acier à nageoires peut être utilisée pour pratiquement toutes les applications d'échangeurs de chaleur et est particulièrement adaptée aux applications à haute température et haute pression.Les caractéristiques importantes de cette configuration sont l'efficacité, une liaison efficace de la nageoire au tube dans toutes les conditions de température et de pression, et la capacité de résister à des températures élevées du côté de la nageoire.

Une nageoire hélicoïdale continue est fixée au tube de base par soudage à haute fréquence par résistance électrique afin de donner une liaison efficace et thermiquement fiable.

Détails techniques/détails du tube de base

Diamètre du tube: de 20 mm OD Min à 219 mm OD Max.

Épaisseur du tube: minimum 2 mm à 16 mm

Matériau du tube : acier au carbone, acier inoxydable, acier allié, acier corten, acier duplex, acier super duplex, inconel, acier à haute teneur en nickel et en alliage, acier CK 20 et certains autres matériaux.

Détails de la nageoire

Épaisseur des nageoires: min. 0,8 mm à max. 4 mm

Hauteur des nageoires: Min 0,25 ̊ (6,35 mm) à Max.1.5 ′′ (38 mm)

Densité des nageoires: Min 43 nageoires par mètre à max 287 nageoires par mètre

Matériel : acier au carbone, acier inoxydable, acier allié, acier corten, acier duplex et acier inoxydable.

Pour un devis rapide, s'il vous plaît envoyer avec les conditions suivantes:

Nombre de pièces,

Tubes de base: diamètre, épaisseur, longueur et spécifications du matériau.

Ailerons: spécifications du matériau, type (solide ou dentelé), hauteur, épaisseur, espacement, longueur des ailerons et sections sans ailerons.

Délai de livraison requis.
