ASTM A106 / ASME SA 106 Gr.B Tube à ailettes soudées haute fréquence en acier au carbone de type U
Aperçu
Les tubes à ailettes sont un type d'élément d'échange de chaleur. Ils sont principalement utilisés pour améliorer l'efficacité de l'échange de chaleur. Des ailettes sont généralement ajoutées à la surface du tube d'échange de chaleur pour augmenter la surface extérieure (ou la surface intérieure) du tube d'échange de chaleur, atteignant ainsi l'objectif d'améliorer l'efficacité de l'échange de chaleur du tube d'échange de chaleur.
Les tubes à ailettes ont les caractéristiques suivantes : puissance de transfert de chaleur élevée, grande surface de dissipation de chaleur, longue durée de vie et exigences de contrôle de la température étendues. Sa surface de transfert de chaleur est plusieurs à des dizaines de fois supérieure à celle des tubes lisses, et a pour effet de renforcer le transfert de chaleur et de réduire la résistance.
Compte tenu du fait que les tubes à ailettes sont installés sur des équipements mécaniques tels que les chaudières et doivent résister à l'épreuve des températures élevées continues, lors de la sélection des tubes à ailettes, il est nécessaire de sélectionner des tubes à ailettes avec des performances plus exceptionnelles comme suit. Les tubes à ailettes ont une forte résistance à la corrosion. Si les tubes à ailettes sélectionnés ne sont pas résistants à la corrosion, ils sont sujets à la corrosion dans des conditions de température élevée continue.
Deuxièmement, les tubes à ailettes ont une forte résistance à l'usure. Si les tubes à ailettes sont usés, l'effet de transfert de chaleur sera perturbé dans une mesure correspondante. Par conséquent, des tubes à ailettes avec une forte résistance à l'usure doivent être sélectionnés.
Troisièmement, le tube à ailettes a une faible résistance thermique de contact. Ce n'est qu'en choisissant des tubes à ailettes avec une faible résistance thermique de contact que les performances du tube à ailettes peuvent être maintenues dans des conditions de température élevée continue ; le tube à ailettes a une forte stabilité. Ce n'est qu'en choisissant des tubes à ailettes avec une forte stabilité que les performances de transfert de chaleur ne seront pas affectées dans des conditions de température élevée continue ; cinquièmement, le tube à ailettes a une bonne résistance à la poussière.

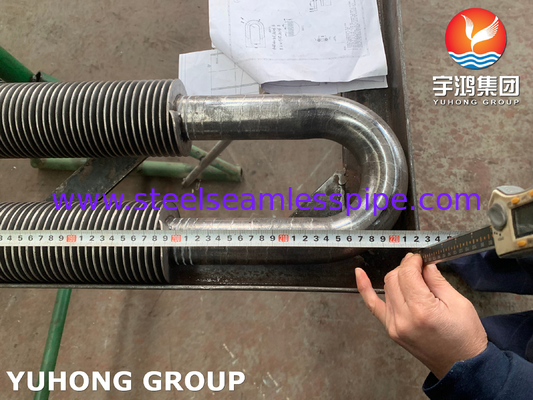

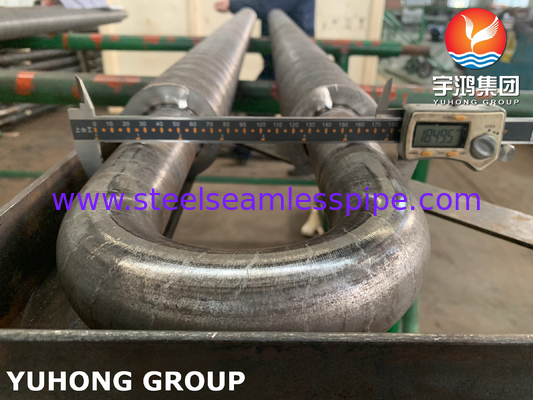

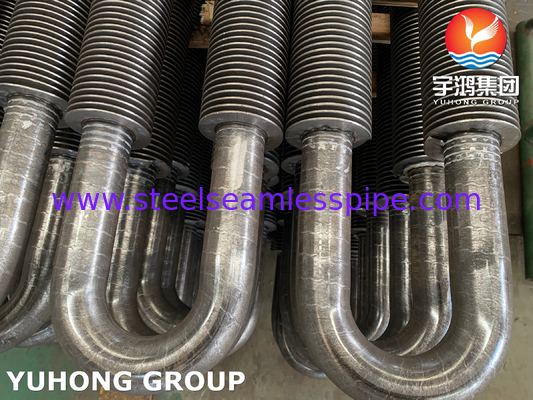

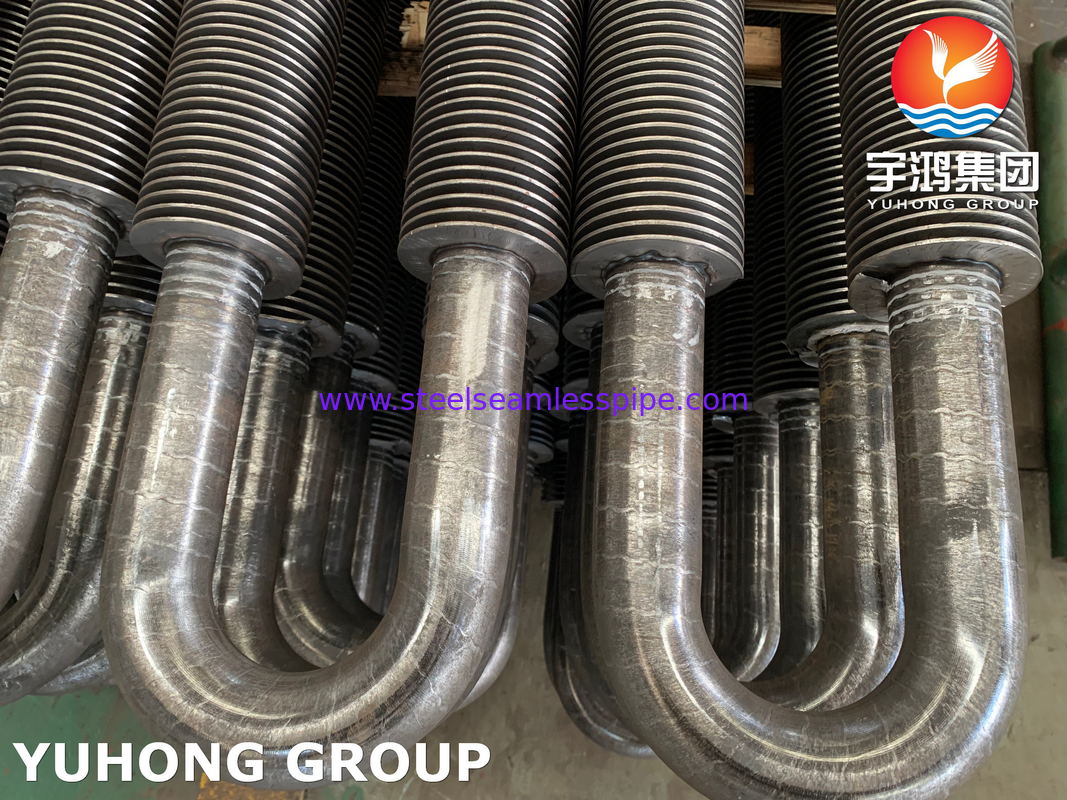

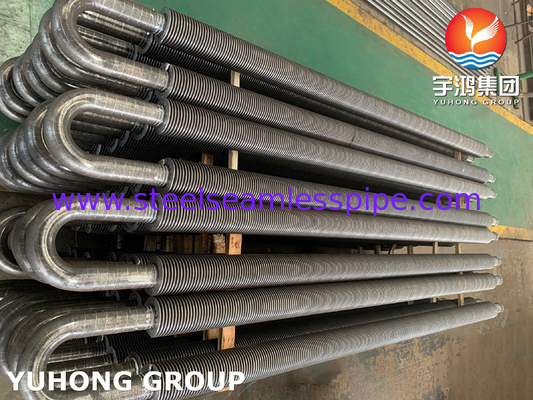

Le tube à ailettes en forme de U HFW ASTM A106 Gr.B est un tube d'échangeur de chaleur en acier au carbone avec un profil d'ailette unique en forme de "U". Les ailettes en forme de "U" sont soudées sur la surface extérieure du tube de manière hélicoïdale pour former une surface étendue, ce qui peut améliorer l'efficacité globale du transfert de chaleur.
Position chimique de A106 Gr.A / B/ C
| Qualité |
A |
B |
C |
| C |
0.25 |
0.3 |
0.35 |
| Mn |
0.27-0.93 |
0.29-1.06 |
0.29-1.06 |
| P |
0.035 |
0.035 |
0.035 |
| S |
0.035 |
0.035 |
0.035 |
| Si |
≥0.10 |
≥0.10 |
≥0.10 |
| Cr |
0.4 |
0.4 |
0.4 |
| Cu |
0.4 |
0.4 |
0.4 |
| Mo |
0.15 |
0.15 |
0.15 |
| Ni |
0.4 |
0.4 |
0.4 |
| V |
0.08 |
0.08 |
0.08 |
Exigence de traction de l'ASTM A106 grade A, B et C.
| Qualité |
Grade A |
Grade B |
Grade C |
| Résistance à la traction, min., psi |
48000 |
60000 |
70000 |
| Limite d'élasticité, min., psi |
30000 |
35000 |
40000
|
Applications
Chaudières de centrales électriques
Réchauffeurs
Économiseurs
Chauffages et reformeurs pétrochimiques / raffineries
Sections de convection
Unités de récupération de chaleur résiduelle (UHRR)
Chauffages à fluide thermique
Chaudières à vapeur industrielles
