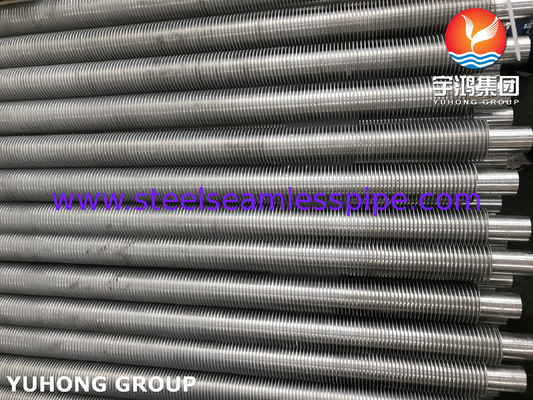

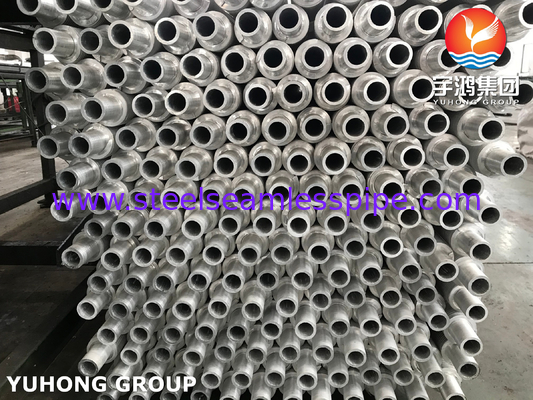

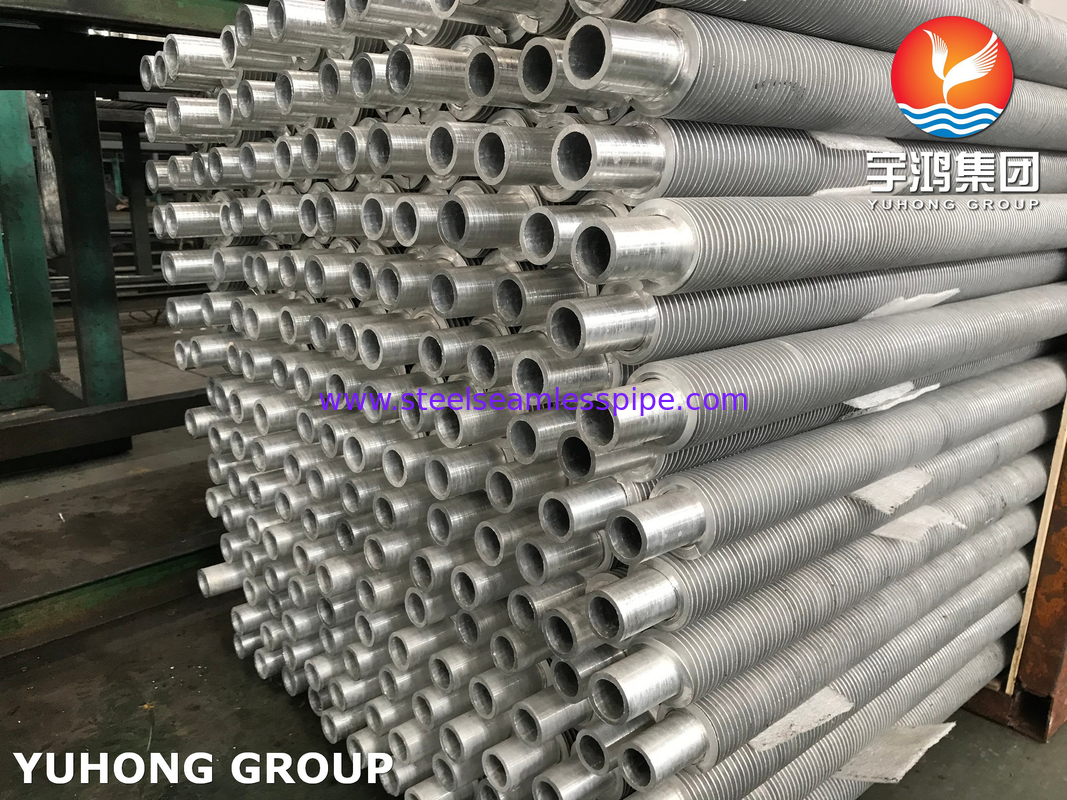

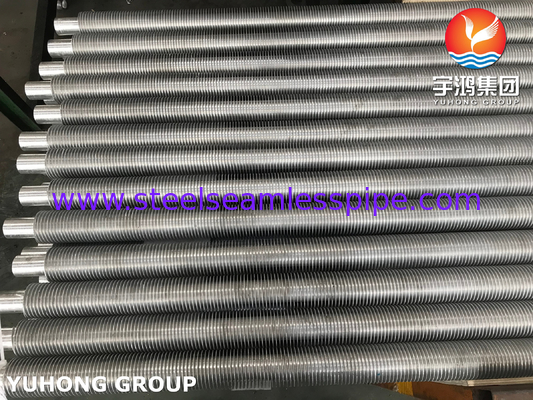

ASTM A312 ASME SA312 Tubes à nageoires extrudées en métal combiné en acier inoxydable pour échangeur de chaleur
Les tubes à nageoires extrudées en métal composite sont des composants d'échangeurs de chaleur bimetalliques qui combinent deux métaux différents par un processus d'extrusion. this process involves a base tube (such as carbon steel or stainless steel) and fins made of a more thermally conductive or corrosion-resistant metal (such as aluminum) that are bonded during the manufacturing process.
Le matériau d'aileron en aluminium est d'abord appliqué à l'extérieur du tube de base, puis extrudé à travers une matrice pour former les ailerons directement à partir de la surface externe du tube de base.
Ce type d'aileron peut augmenter la rentabilité et optimiser l'utilisation des matériaux, en utilisant des matériaux de base moins chers avec des ailerons de haute performance
Avantages remarquables des nageoires en aluminium
(1) Haute conductivité thermique
Excellente conductivité thermique: la conductivité thermique de l'aluminium (environ 237 W/m·K) est beaucoup plus élevée que celle de l'acier (environ 50 W/m·K),qui peut rapidement transférer la chaleur du tube de base à la surface de la nageoire, améliorant considérablement l'efficacité globale des échanges de chaleur.
Dissipation thermique uniforme: la conductivité thermique uniforme de l'aluminium peut réduire les points chauds locaux et empêcher la déformation du tube de base due à un gradient de température excessif.
(2) Conception légère
Faible densité: la densité de l'aluminium (2,7 g/cm3) est seulement 1/3 de celle de l'acier,qui convient particulièrement aux applications sensibles au poids (tels que les refroidisseurs d'air et les systèmes d'échange thermique montés sur véhicule), réduisant les coûts des aides structurelles.
(3) Résistance à la corrosion
Protection naturelle contre l'oxydation: un film d'oxyde dense (Al2O3) se forme facilement sur la surface de l'aluminium, qui résiste à la corrosion de l'atmosphère, de la vapeur d'eau et des environnements acides faibles.prolonger la durée de vie.
Résistance aux éclaboussures de sel: il fonctionne mieux que l'acier au carbone ordinaire dans les environnements marins ou côtiers et convient aux condensateurs et aux équipements de dessalement de l'eau de mer.
4) Économique
Coûts contrôlables: le prix de l'aluminium est inférieur à celui du cuivre et de l'acier inoxydable, et la consommation d'énergie de traitement est faible, avec des avantages évidents en termes de coûts.
Faible coût de maintenance: la résistance à la corrosion réduit le besoin de revêtement ou de remplacement.
La dégradation des performances d'un échangeur de chaleur est essentiellement due à deux phénomènes qui se produisent au fil du temps:
- Résistance accrue à l'encrassement due à l'accumulation d'impuretés contenues dans les deux fluides.
- Augmentation de la résistance thermique à la liaison tube-fin due à la dilatation thermique des matériaux et à la corrosion à la base ou à la racine de la nageoire.Ces facteurs créent une perte de contact ou de pression de liaison entre les nageoires et le tube.
| Le type |
Définition |
Tubes de base |
Spécification des ailerons (mm) |
| Surdose (mm) |
La hauteur de la nageoire |
Hauteur des nageoires |
Épaisseur de nageoire |
| Incorporé |
Tubes à nageoires de type G |
16 à 63 |
2.1 à 5 |
< 17 |
- Je ne sais pas.4 |
| Extrudés |
Métal composé de métaux simples |
8 à 51 |
1.6 à 10 |
< 17 |
0.2 à 0.4 |
| Tubes à nageoires basses de type T |
10 à 38 |
0.6 à 2 |
> 16 |
- Je ne sais pas.3 |
| Tubes en bambou, tubes ondulés |
16 à 51 |
8 à 30 |
< 2.5 |
/ |
| Une plaie |
Tubes à nageoires de type l/kl/ll |
16 à 63 |
2.1 à 5 |
< 17 |
- Je ne sais pas.4 |
| Chaîne |
Tubes à nageoires de chaîne |
25 à 38 |
2Un à trois.5 |
< 20 |
0.2 à 0.5 |
| Type U |
Tubes de type U |
16 à 38 |
/ |
/ |
/ |
| Soudage |
Tubes à nageoires de soudage HF |
16 à 219 |
3 à 25 |
5 à 30 |
0.8 à 3 |
| Tubes à nageoires de type H/HH |
25 à 63 |
8 à 30 |
< 200 |
1.5 à 3.5 |
| Tubes à nageoires enduites |
25 à 219 |
8 à 30 |
5 à 35 |
φ5 à 20 |
Application du projet
Refroidisseur d'air
La condensation de la vapeur d'échappement des turbines à vapeur dans les centrales électriques et le refroidissement des gaz de processus dans les usines pétrochimiques dépendent de la résistance légère et atmosphérique aux corrosions des ailerons en aluminium.
Systèmes de climatisation et de réfrigération
Les tubes à nageoires en aluminium dans les évaporateurs et les condensateurs peuvent réduire le poids de l'équipement et améliorer le rapport d'efficacité énergétique (COP).
Gestion thermique des véhicules à énergie nouvelle
Les refroidisseurs de batterie et les radiateurs de moteur utilisent les avantages de la légèreté des ailerons en aluminium pour étendre la portée de conduite.
Réutilisation de la chaleur des déchets industriels
Dans les dispositifs de récupération de la chaleur résiduelle des gaz de combustion, les ailerons en aluminium sont résistants à la corrosion au point de rosée acide et peuvent s'adapter à des conditions de travail complexes.
