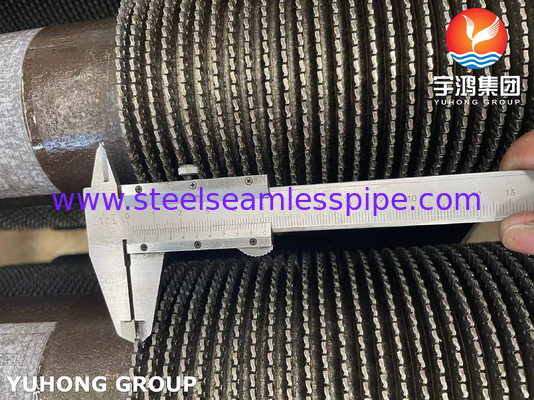

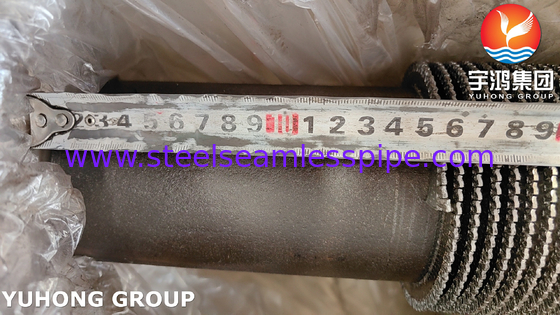

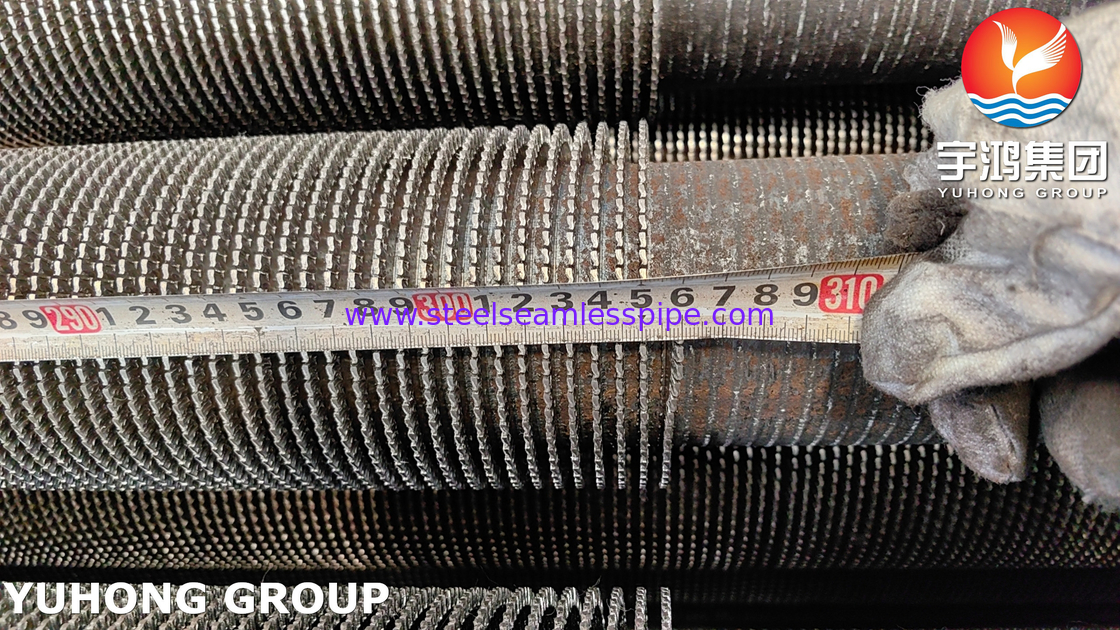

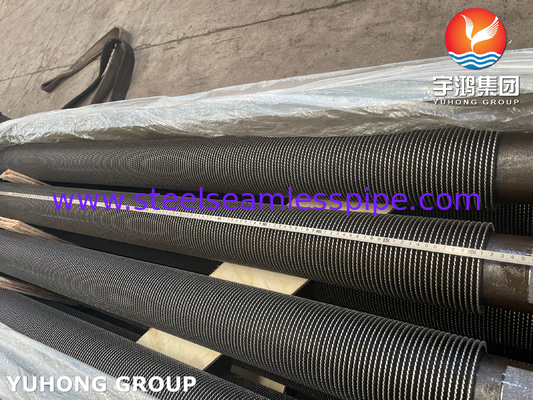

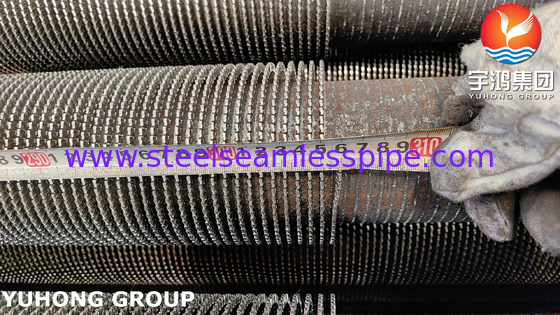

Tubes à nageoires serrées en acier allié ASTM A335 Gr P9 pour fours
Cette page concerne le tube ASTM A335 Gr. P9 à aileron en alliage d'acier dentelé, il s'agit d'un type de tube échangeur de chaleur conçu pour améliorer l'efficacité du transfert de chaleur.Et il est généralement utilisé dans les applications où le transfert de chaleur est critique, tels que les chaudières, les condensateurs et les refroidisseurs d'air.
Groupe YUHONGpeuvent réaliser divers projets industriels etTous nos produits sont fabriqués, développés et fabriqués dans notre pays.Nous pouvons nous assurer que vous pouvez obtenir des produits de la plus haute qualité et des normes de fabrication et un local, préoccupé, présence au service client!
Spécifications pour les autres types de tubes à aileron que nous pouvons offrir
| Le type |
Définition |
Tubes de base |
Spécification des ailerons (mm) |
| Surdose (mm) |
La hauteur de la nageoire |
Hauteur des nageoires |
Épaisseur de nageoire |
| Incorporé |
Tubes à nageoires de type G |
16 à 63 |
2.1 à 5 |
< 17 |
- Je ne sais pas.4 |
| Extrudés |
Métal composé de métaux simples |
8 à 51 |
1.6 à 10 |
< 17 |
0.2 à 0.4 |
| Tubes à nageoires basses de type T |
10 à 38 |
0.6 à 2 |
> 16 |
- Je ne sais pas.3 |
| Tubes en bambou, tubes ondulés |
16 à 51 |
8.0 à 30 |
< 2.5 |
/ |
| Une plaie |
Tubes à nageoires de type l/kl/ll |
16 à 63 |
2.1 à 5 |
< 17 |
- Je ne sais pas.4 |
| Chaîne |
Tubes à nageoires de chaîne |
25 à 38 |
2Un à trois.5 |
< 20 |
0.2 à 0.5 |
| Type U |
Tubes de type U |
16 à 38 |
/ |
/ |
/ |
| Soudage |
Tubes à nageoires de soudage HF |
16 à 219 |
3 à 25 |
5 à 30 |
0.8 à 3 |
| Tubes à nageoires de type H/HH |
25 à 63 |
8 à 30 |
< 200 |
1.5 à 3.5 |
| Tubes à nageoires enduites |
25 à 219 |
8 à 30 |
5 à 35 |
φ5 à 20 |
Matériau du tube de base:Matériaux acier au carbone, acier allié(P5, P9, P11, P22)Acier inoxydable et acier résistant à la corrosion, etc..
Matériau des nageoires: Matériaux cuivre / aluminium / acier au carbone / acier inoxydable
Les tubes à nageoires dentelées sont constitués d'un tube de base avec des nageoires dentelées fixées à sa surface extérieure.La présence de ces nageoires contribue à accroître le taux de transfert de chaleur entre le fluide à l'intérieur des tubes et l'air ou le gaz qui circule sur les nageoiresCes tubes à nageoires sont généralement en acier au carbone, en acier inoxydable ou en cuivre.Ils sont utilisés dans diverses industries, y compris la production d'énergie.En général, les tubes à nageoires dentelées sont conçus pour améliorer les performances de transfert de chaleur.
Spécifications des tubes à aileron dentelé que nous pouvons offrir
| Groupe YuhongTubes à nageoires serrées hélicoïdales soudés |
| Processus de soudage |
Les produits génétiquement modifiés |
| Taille du tube |
1.00′′à 12 heures.75′′Une surdose. |
| Hauteur des nageoires |
0.375′′à 1.25′′ |
| Largeur du segment de nageoire |
5/32′′ou 5/16′′ |
| Épaisseur des nageoires |
20g).035′′) à 16g).060′′) |
| Le niveau de la nageoire |
1 à 7 nageoires par pouce |
| Matériaux |
Toute combinaison de matériaux pouvant être soudés par arc |
| Longueur du tube |
Aucune limite pratique |
Caractéristiques du tube à nageoires
1La conception des ailerons dentelés peut augmenter la surface effective pour le transfert de chaleur, améliorer le taux de transfert de chaleur et l'efficacité globale.
2Réduction de la chute de pression du côté de l'air: les serrations sur la surface de la nageoire contribuent à briser la couche de bordure et à réduire la chute de pression du côté de l'air, réduisant ainsi la consommation d'énergie et les coûts d'exploitation.
3Amélioration de la capacité anti-encrassement: la conception des nageoires dentelées aide également à minimiser l'encrassement et à améliorer les performances et la durée de vie de l'échangeur de chaleur.
4. Versatilité: les tubes à nageoires serrées peuvent être utilisés dans une variété d'applications et d'industries
5Options personnalisables: les tubes à nageoires dentelées peuvent être personnalisés pour répondre à des exigences spécifiques
Détails du tube ASTM A335 P9 S50400
Pour l'ASTM A335La présente spécification couvre les tuyaux en acier allié ferritique sans couture à paroi nominale et à paroi minimale destinés à un service à haute température. Les tuyaux commandés selon cette spécification doivent être adaptés à la flexion,Les produits de la catégorie 1 ne sont pas soumis à un contrôle de conformité.Le choix dépendra de la conception, des conditions de service, des propriétés mécaniques et des caractéristiques à haute température.
Composition chimique (%) --MAX
| C |
Nom de l'entreprise |
P |
Je vous en prie. |
Je sais. |
Cr |
Je vous en prie. |
| 0.15 |
0.3 à 0.6 |
0.025 |
0.025 |
0.25 à 1 |
8-10 ans |
0.9-1.1 |
Propriétés mécaniques
| Résistance à la traction, min |
Résistance au rendement 0,2%Offset, min |
L'allongement longitudinal |
Dureté maximale |
| MPa-585 |
MPa-415 |
30% |
25HRC |
Certaines industries apparentées
1Industrie pétrolièreJe suis désolée.
2Industrie métallurgique
3- Les chaudières des centrales électriques
4Systèmes d'échange de chaleur
5Industrie pharmaceutique
6Industrie pétrochimique
7.Récupération de la chaleur
Inspections et essais
| 1Composition chimique |
| 2Propriétés mécaniques |
| 3Test d'aplatissement |
| 4Test ultrasonique |
| 5Test de corrosion intergranulaire |
| 6. Essai de dureté |
| 7Test de traction transversale (uniquement pour les tubes bimetalliques), etc. |
