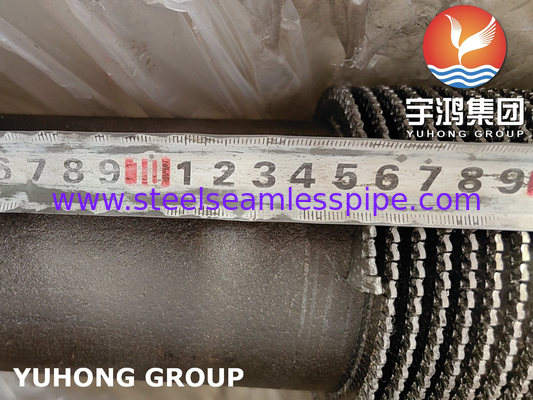

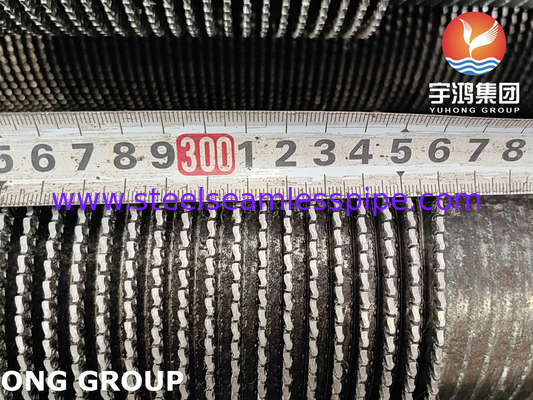

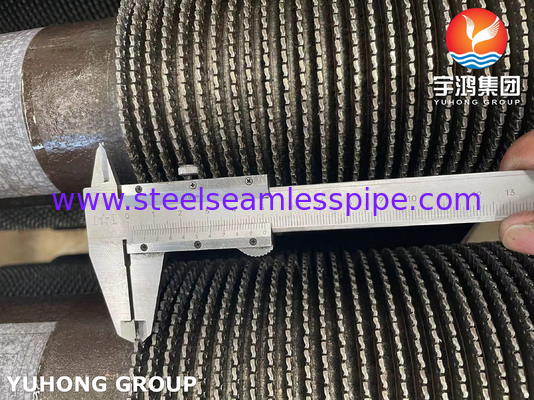

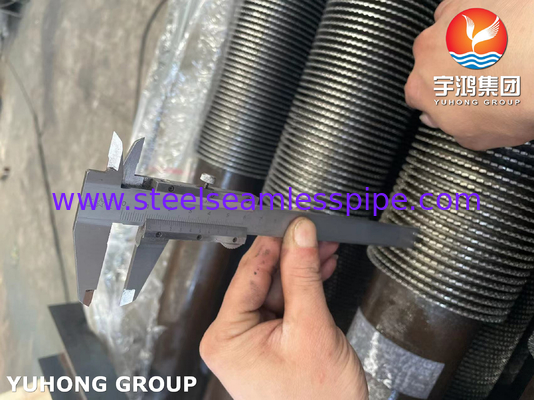

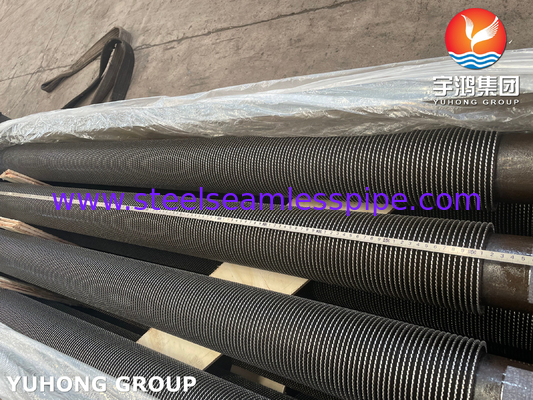

La spirale hélicoïdale de HFW a crénelé le tube à ailettes pour l'échangeur de chaleur de radiateur

Aperçu

Les tubes à ailettes dentelés hélicoïdaux soudés de Yuhong Group sont produits de la même manière que l'aileron solide, sauf qu'avant que la bande d'aileron soit formée autour du tube, la bande d'aileron est coupés (ou « crénelés ") en travers à partir d'un bord (qui deviendra le bord externe des segments d'aileron) à moins de 1/4 ″ de l'autre bord, partant d'une partie non coupée qui deviendra une base continue pour les segments d'aileron. L'intervalle entre les coupes (qui détermine la largeur de segment après que la bande soit formée autour du tube) peut être spécifié en tant que non plus 5/32 ″ ou 5/16 ″. Après avoir été coupé, la bande d'aileron est tenue sous la tension et latéralement confinée pendant qu'elle est formée autour du tube, assurant de ce fait le contact puissant avec la surface de tube. Comme la bande d'aileron est formée autour du tube son externe le bord (dentelé) écarte, ouvrant les segments comme des pétales d'une marguerite. Une soudure continue est appliquée au point où la bande d'aileron commence d'abord à se plier autour du diamètre de tube utilisant le procédé unique du soudage à l'arc sous gaz avec fil électrode fusible de Yuhong Group (GMAW). Ce processus de soudure crée l'aileron le plus fort à l'attachement de tube dans l'industrie, excellentes caractéristiques de transfert de chaleur, basse chute de pression du côté aileron et peu à aucun changement de la microstructure de grain et des caractéristiques physiques même lorsque 3%-9% tubes de chrome sont utilisés.

Des tubes à ailettes sont classifiés selon leur forme :

• Tube à ailettes de place ;
• Tube à ailettes circulaire ;
• Tube à ailettes en spirale ;
• Tube à ailettes longitudinal
• Tubes à ailettes ondulés ;
• Tubes à ailettes dentelés hélicoïdaux ;
• Tube à ailettes formé par aiguille ;
• Tube à ailettes en forme de plaque intégral (aileron de plat) ;
• Tube à ailettes intérieur. Attendez une minute.

Des tubes à ailettes sont classifiés par technologie transformatrice :

• Tube à ailettes roulé ;
• Tube d'aileron formé soudé (tube d'aileron soudé, tube d'aileron de soudure à l'arc électrique submergée) ;
• Le roulement a formé les tubes à ailettes ;
• Tubes à ailettes formés réglés ;
• Tubes à ailettes de moulage ;
• Tube à ailettes de blessure de tension ;
• Tube d'insertion.

Matériel bas de tuyau/tube :

Acier inoxydable : ASME SA213/ASTM A213, ASME SA249/A249, ASME SA312/A312 : TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H, TP904L
Duplex/acier duplex superbe : ASME SA789/A789, ASME SA790/A790 : S31803, S32205, S32750, S31500, S32304, S32900
Acier au carbone : ASME SA106/ASTM A106 GR B, GR C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210 Gr.A1, Gr.C.
Acier allié : T1 D'ASME SA213/ASTM A213, T11, T12, T22, T23, T5, T9, T91, T92 ; ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, P91, P92, 16Mo3, 15Mo3, 13CrMo-4, 12Cr1MoVG.
Nickelez la catégorie d'acier allié : Hestalloy : C-276, C-4, C-22, C-2000, X, B-2, B-3, G-30, G-35. Monel : 400 401, 404, R-405, K500.
Inconel : 600, 601, 617, 625, 690, 718, 740, X-750. Incoloy : 800, 800H, 800HT, 825, 840.
Nickel pur : Ni-200, Ni-201, Ni-270. Alliage de NS : NS 1101, NS1102, NS1103, NS3105. Acier d'alliage de cuivre : ASTM B111 (70400, C70600, C71500, C71640, C68700, C44300)
Matériel d'aileron : Acier allié, acier inoxydable, acier au carbone.
Tube d'ailerons soudé à haute fréquence d'acier inoxydable, tube d'ailerons soudé à haute fréquence d'acier au carbone, tube d'ailerons soudé à haute fréquence duplex superbe soudé à haute fréquence de tube d'ailerons de duplex, tube d'ailerons de refroidisseur d'air, tube d'ailerons de préchauffeur d'air. Tube d'ailerons expulsé, tubes d'aileron dentelés.

Avantage de tube d'aileron de HFW :

• 1. En raison de la vitesse de soudure rapide et de l'effet auto-refroidissant fort des pièces soudées, non seulement la zone chaleur-affectée est petite, mais également il n'est pas facile se produire l'oxydation, ainsi l'organisation et la représentation de la soudure est très bonne.
• 2. Résistance thermique de bas contact, de forte stabilité, capacité d'accumulation de l'anti-poussière.
• 3. Grand secteur d'échange thermique.
• 4.The a soudé la configuration en acier de tube à ailettes peut être employé pour n'importe quelle pratiquement application d'échangeur de chaleur, et est en particulier adapté aux applications à hautes températures et à haute pression. Les caractéristiques importantes de cette configuration sont lien décisif et efficace d'aileron au tube dans toutes les conditions de la température et pression, et capacité de résister aux températures du côté aileron élevées.
• 5. Un aileron hélicoïdal continu est fixé au tube bas par le soudage par résistance électrique à haute fréquence afin de donner un lien efficace et thermiquement fiable.
• 6. La haute fréquence a soudé le tube à ailettes solide de spirale hélicoïdale pour fournir au concepteur les solutions élevées d'efficacité thermique et de design compact pour toute une gamme d'échangeurs de chaleur où des fumées propres sont employées. Des tubes à ailettes hélicoïdaux sont fabriqués en type solide et dentelé.

Application de tube d'aileron de HFW :

• Refroidisseur d'air
• Réfrigérateur d'air de charge
• Condensateur
• Vaporisateur
• Refroidisseur liquide
• Refroidisseur de gaz
• Réfrigérant à huile
• Radiateur
• Réfrigération
• Vapeur pour aérer l'échangeur de chaleur
• surchauffeur etc.
