ASTM A179 Tubes à aileron en acier au carbone, tubes à aileron de type G
Groupe YUHONGNous pouvons gérer des types de projets, tels que des projets d'échangeurs de chaleur / chaudières, des projets maritimes, des projets pétroliers et gaziers, etc.offrent différents types de tubes à nageoires.
Les tubes à nageoires sont utilisés dans de nombreuses industries différentes. Ces tubes ont une surface à nageoires, ce qui augmente leur surface et leur permet de transférer la chaleur plus efficacement.Cela les rend idéales pour les applications où des taux de transfert de chaleur élevés sont requis.
Spécifications pour différents types de tubes à nageoires
| Le type |
Définition |
Tubes de base |
Spécification des ailerons (mm) |
| Surdose (mm) |
La hauteur de la nageoire |
Hauteur des nageoires |
Épaisseur de nageoire |
| Incorporé |
Tubes à nageoires de type G |
16 à 63 |
2.1 à 5 |
< 17 |
- Je ne sais pas.4 |
| Extrudés |
Métal composé de métaux simples |
8 à 51 |
1.6 à 10 |
< 17 |
0.2 à 0.4 |
| Tubes à nageoires basses de type T |
10 à 38 |
0.6 à 2 |
> 16 |
- Je ne sais pas.3 |
| Tubes en bambou, tubes ondulés |
16 à 51 |
8.0 à 30 |
< 2.5 |
/ |
| Une plaie |
Tubes à nageoires de type l/kl/ll |
16 à 63 |
2.1 à 5 |
< 17 |
- Je ne sais pas.4 |
| Chaîne |
Tubes à nageoires de chaîne |
25 à 38 |
2Un à trois.5 |
< 20 |
0.2 à 0.5 |
| Type U |
Tubes de type U |
16 à 38 |
/ |
/ |
/ |
| Soudage |
Tubes à nageoires de soudage HF |
16 à 219 |
3 à 25 |
5 à 30 |
0.8 à 3 |
| Tubes à nageoires de type H/HH |
25 à 63 |
8 à 30 |
< 200 |
1.5 à 3.5 |
| Tubes à nageoires enduites |
25 à 219 |
8 à 30 |
5 à 35 |
φ5 à 20 |
Matériau du tube: acier au carbone, acier inoxydable, acier allié, acier corten, acier duplex, acier super duplex, inconel, acier à haute teneur en nickel et en alliage à haute teneur en chrome, matériau CK 20 et certains autres matériaux.

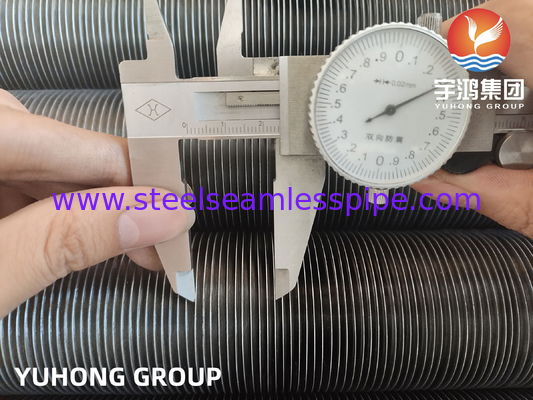

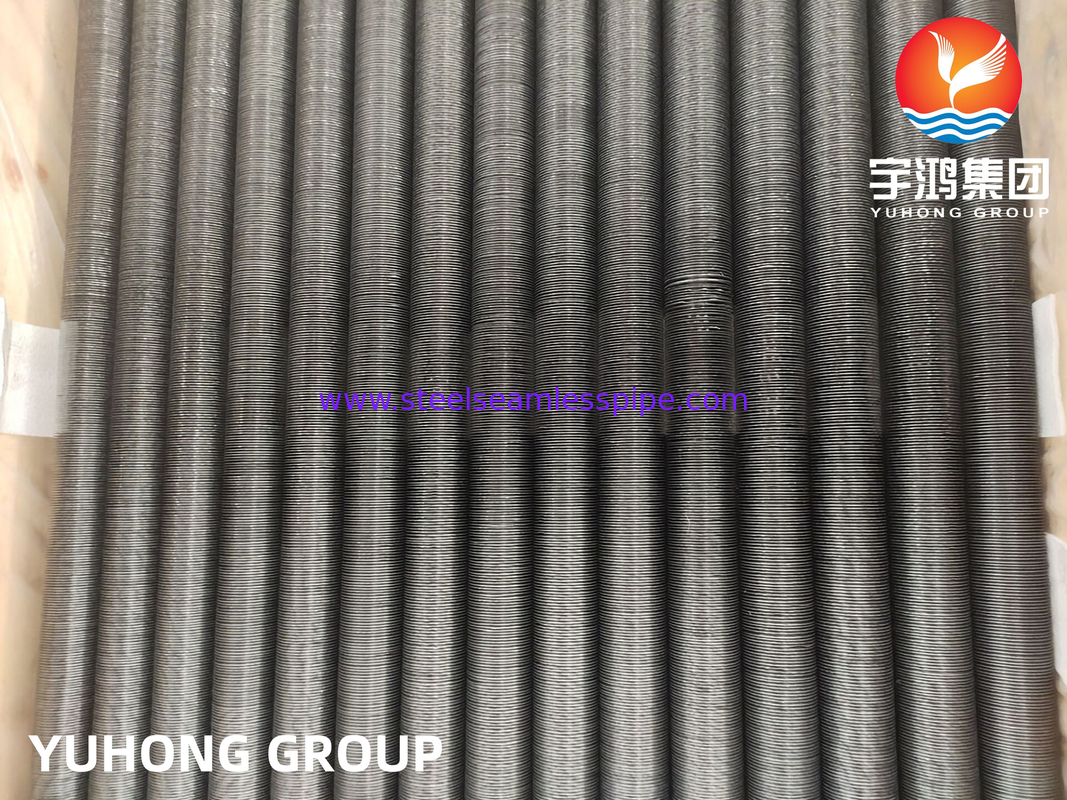

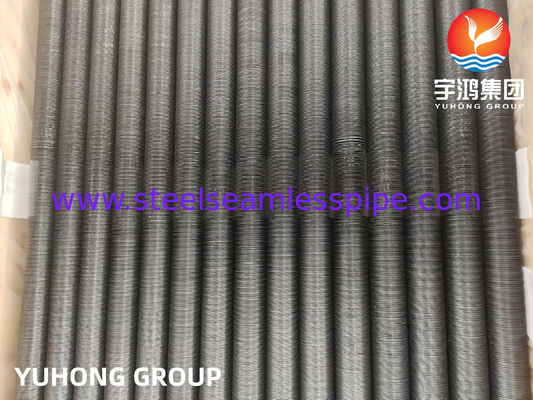

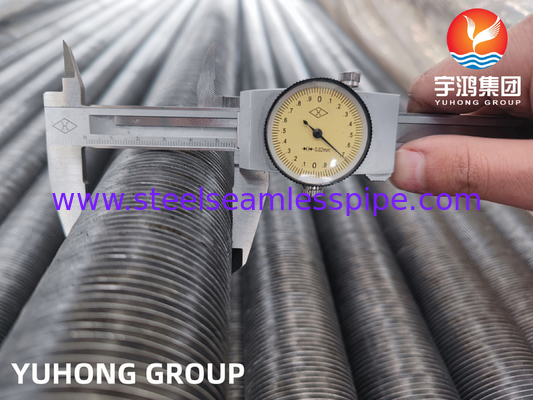

ASTM A179 tubes en aluminium à nageoires de type G, nous les vendons dans plus de 70 pays.Le tube à nageoires intégré assure une connexion parfaite entre la nageoire et les tubes.La conception principale des tubes à nageoires intégrées est que, grâce à un équipement professionnel, les tubes sont perforés et les nageoires insérées dans la rainure hélicoïdale.(G-Fins) sont fabriqués en enroulant une bande d'aluminium ou de cuivre dans une rainure hélicoïdale usinée sur la surface externe du tube.
Les tubes Fin intégrés peuvent être utilisés à des températures plus élevées et sont très durables.Les tubes à nageoires intégrées sont les mieux adaptés aux utilisations impliquant des cycles thermiques élevés ou des températures élevées et où le côté de la nageoire doit être soumis à un nettoyage régulier..
Caractéristiques du tube à aileron de type G
Facilité d'installation
Hautes performances
Facilité d'installation
Moins d'espace requis
Moins de câblage
Surface optimisée
La meilleure technologie utilisée
Moins de consommation d'énergie
Une fiabilité accrue
Faible entretien
Résistance mécanique élevée
Conception compacte
Protection moyenne contre la corrosion
Détails de l'ASTM A179Tube
Pour l'ASTM A179la présente spécification couvre les tubes en acier à faible teneur en carbone à paroi minimale, sans soudure, tirés à froid, destinés aux échangeurs de chaleur tubulaires, aux condensateurs et aux appareils de transfert de chaleur similaires.Les tubes doivent être soumis à un traitement thermique après le dernier tirage à froid à une température de 1200°F ((650°C)) ou supérieure..
Composition chimique (%)
| Grade |
C |
Nom de l'entreprise |
P |
Je vous en prie. |
| A179 |
0.06 à 0.18 |
0.27 à 0.63 |
0.035, au maximum |
0.035, au maximum |
Propriétés mécaniques
| Grade |
Résistance à la traction, min |
Résistance au rendement (0,2%Offset,min) |
L'allongement |
Dureté Rockwell |
| A179 |
KSI-47, MPa-325 |
les émissions d'oxygène et de dioxyde de carbone |
35% |
/ |
Inspections et essais
| Inspections et essais:G-fin; L-fin; LL-fin; KL-fin; Tubes à nageoires extrudées |
| 1Composition chimique |
| 2Propriétés mécaniques |
| 3Test hydrostatique |
| 4- Essai pneumatique |
| 5- Inspection boroscopique |
| 6Test de courant de tourbillon. |
| 7Test de traction (uniquement pour les tubes bimetalliques) |
Les industries connexes concernées
Industrie chimique
Industrie pétrolièreJe suis désolée.
Industrie métallurgique
Industrie électrique
Industrie légère
Industrie pharmaceutique
Industrie alimentaire
Application du projet
Des bobines à vapeur
Échangeurs de chaleur de refroidissement par air
Échangeurs de chaleur à tubes à nageoires
Réfrigérateurs d'air / Réfrigérateurs à huile / Réfrigérateurs à hydrogène / Réfrigérateurs à générateur
Récupération de la chaleur résiduelle
Les séchoirs
Air conditionné / appareils de chauffage
Condensateurs à vapeur
Technologie des tuyaux de chaleur
Pour un devis rapide, s'il vous plaît envoyer avec les exigences suivantes:
1- Nombre de pièces.
2Tubes de base: diamètre, épaisseur, longueur et spécifications de matériaux.
3.Ailettes: spécification du matériau, type (solide ou dentelé), hauteur, épaisseur, espacement, longueur des ailerons et sections non-aileron.
4- Délai de livraison requis.
