Yuhong Holding Group Co., LTD.
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | YUHONG |
| Certification: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Numéro de modèle: | ASTM A179 A ENFONCÉ LE TUBE D'AILERON |
| Quantité de commande min: | 10pcs |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Paquet Pli-en bois de cas de fer de cas de conditions avec le chapeau en plastique |
| Délai de livraison: | Dépend de la quantité |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 1000 tonnes par mois |
| Matériau de tubes: | A179 | Type de nageoire: | intégré |
|---|---|---|---|
| Matériau des nageoires: | AL 1060 | Application du projet: | Échangeur de chaleur Heater Parts |
| Longueur nue: | 110mm/110mm | Quantité d'aileron: | 11 ailerons/pouce |
| Épaisseur d'aileron: | 0.4 mm | Hauteur des nageoires: | 15.8mm |
| Surligner: | Tube à ailettes intégré ASTM A179,tube à ailettes de type G Al 1060,tube à ailettes extrudé de 0 |
||

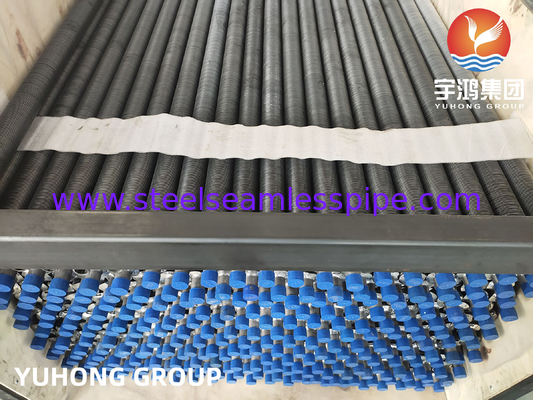

Tubes à nageoires de type G intégrées ASTM A179 + Al 1060 Acier au carbone Fabricant
Résumé:
Le tube à nageoires intégrées en aluminium de type G est un élément important de l'échangeur de chaleur, en particulier le tube à nageoires en aluminium, léger et facile à fabriquer.et est couramment utilisé dans les appareils d'échange de chaleur.
La principale caractéristique de conception des tubes Embedded Fin consiste à insérer la nageoire et à la souder dans une rainure hélicoïdale coupée dans les tubes.
Les nageoires intégrées conviennent mieux à un cycle thermique élevé ou à des températures élevées et où le côté de la nageoire sera soumis à un nettoyage régulier.Ce type de nageoire présente une limitation majeure: une épaisseur de paroi minimale de 1Cependant, la nageoire de type G peut résister à des températures allant jusqu'à 400 °C et peut incorporer des nageoires en acier au carbone pour une meilleure conductivité.
Processus de fabrication
Plus précisément, le tube à nageoires de type G est une rainure en spirale d'une certaine largeur et profondeur qui est pré-traitée sur le tube en acier, puis la bande d'aluminium est incrustée sur le tube en acier sur l'équipement.Au cours du processus d'enroulement, en raison d'une certaine force de prétraitement, la bande d'acier sera bien serrée dans la rainure en spirale, assurant ainsi une certaine zone de contact entre la bande d'acier et le tuyau d'acier.
Afin d'éviter que la bande d'acier ne rebondisse et ne tombe, les deux extrémités de la bande d'acier doivent être soudées au tuyau d'acier.il devrait y avoir une certaine réaction entre la bande d'acier et la rainure en spiraleSi la réaction est trop faible pour créer une interférence, il est difficile de procéder en douceur au processus d'insertion.
En outre, la courroie en acier enroulée aura toujours un certain rebond, de sorte que la courroie en acier et la surface inférieure de la rainure en spirale ne peuvent pas être bien reliées.L'insertion de nageoires peut être effectuée sur des équipements généraux, et le coût n'est pas élevé.
Il y a de nombreuses variables à considérer pour sélectionner et concevoir avec succès un échangeur de chaleur à tubes à nageoires, notamment:
- les métaux les mieux adaptés aux tubes et aux nageoires;
- type de renforcement du tube nageoires ou fil;
- épaisseur des parois des tubes;
- I/D et O/D des tubes;
- Le pitch des nageoires;
- type et nombre de ventilateurs pour assurer le débit d'air;
A179 Composition chimique
| Élément | A/SA 179 |
| C | 0.06 à 0.18 |
| Nom de l'entreprise | 0.27 à 0.63 |
| P | ≤ 0,035 max |
| S | ≤ 0,035 max |
Matériau équivalent:
| Grade | Pour l'utilisation des appareils électroménagers | |
| N° de la NUE | Résultats de l'enquête | |
| Ancien britannique | Je vous en prie. | CFS 320 |
| Allemand | Je ne veux pas. | 1629 / 17175 |
| Numéro | 1.0309 / 1. Je vous en prie.0305 | |
| Belgique | 629 | |
| JIS japonais | D3563 ou G3461 | |
| Français | A49 à 215 | |
| italien | 5462 | |
Applications
- Équipement pharmaceutique
- Équipement chimique
- Équipement pour l'eau de mer
- Échangeurs de chaleur
- Des condensateurs.
- Industrie de la pâte et du papier
- Entreprises de forage pétrolier offshore
- Génération d'électricité
- Les pétrochimiques
- Traitement des gaz
