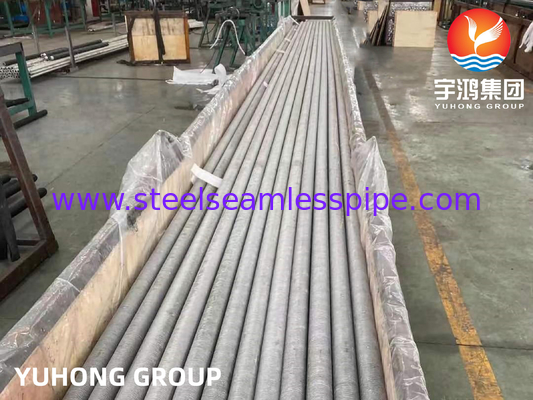

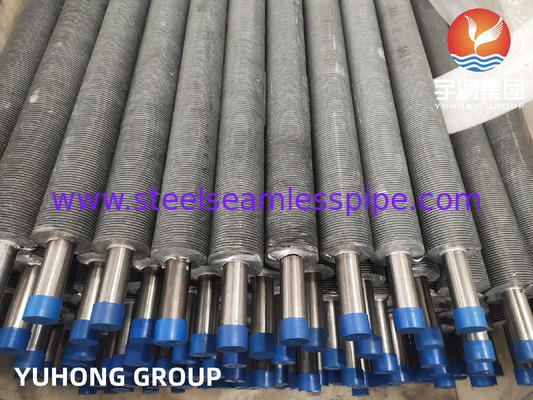

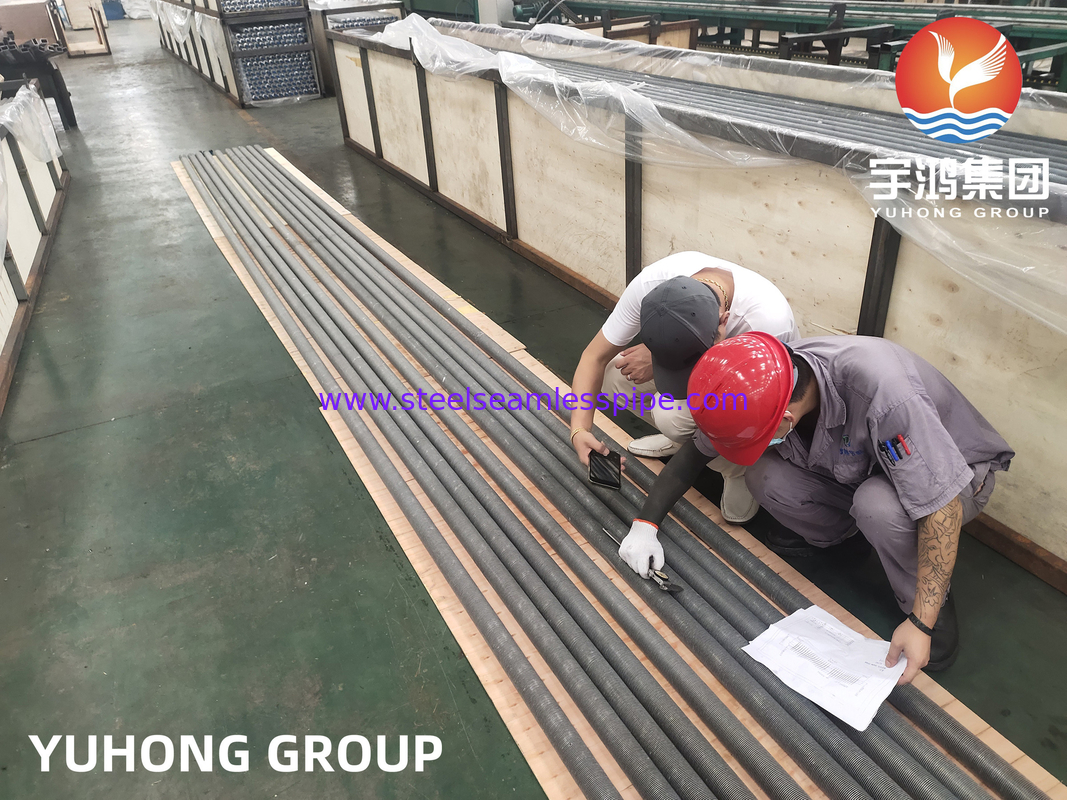

Tube à ailettes extrudées ASTM A213 TP304 pour application de condenseur de refroidisseur d'air et d'échangeur de chaleur dans l'industrie pétrolière


Tube à ailettes extrudées ASTM A213 TP304 pour application de condenseur de refroidisseur d'air de tube d'échangeur de chaleur pétrolier



Tubes à ailettes solides HFW, abréviation de tube à ailettes hélicoïdales soudées à haute fréquence

Les tubes à ailettes hélicoïdales offrent au concepteur une grande efficacité thermique et des solutions de conception compactes pour toute une gamme d'échangeurs de chaleur où des gaz de combustion propres sont utilisés. Les tubes à ailettes hélicoïdales sont fabriqués en type solide et dentelé.

Les tubes à ailettes hélicoïdales solides sont fabriqués en enroulant en hélice une bande d'ailettes continue sur le tube. Le soudage par résistance HF utilise généralement une fréquence de 400 kHz. L'ailette s'enroule autour du tube et la soudure est continue. La bande d'ailette est enroulée en spirale sur le tube et soudée en continu avec un procédé électrique à haute fréquence sur le tube de base le long de la racine en spirale. La bande d'ailette est maintenue sous tension et confinée latéralement lorsqu'elle est formée autour du tube, garantissant ainsi que la bande est en contact forcé avec la surface du tube de base. Une soudure continue est appliquée au point où la bande d'ailette commence à se courber autour du diamètre du tube, en utilisant le procédé de soudage à l'arc sous gaz métal.

Pour une taille de tube ou de tuyau donnée, la surface d'échange thermique souhaitée par unité de longueur de tube peut être obtenue en spécifiant la hauteur d'ailette, l'épaisseur d'ailette et/ou le nombre d'ailettes par mètre de longueur appropriés.

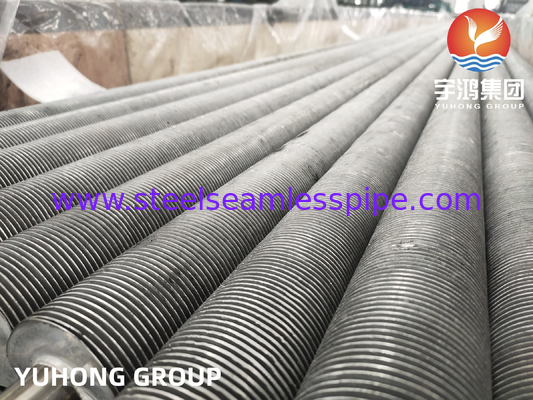

Tube à ailettes solides HFW

Cette configuration de tube à ailettes en acier soudé peut être utilisée pour pratiquement toutes les applications d'échangeurs de chaleur et convient particulièrement aux applications à haute température et à haute pression. Les caractéristiques importantes de cette configuration sont une liaison efficace et efficace de l'ailette au tube dans toutes les conditions de température et de pression, et la capacité de résister à des températures élevées du côté des ailettes.

Une ailette hélicoïdale continue est fixée au tube de base par soudage électrique par résistance à haute fréquence afin de donner une liaison efficace et thermiquement fiable.

Détails techniques/Détails du tube de base

Diamètre du tube : 20 mm OD min à 219 mm OD max.

Épaisseur du tube : Minimum 2 mm jusqu'à 16 mm

Matériau du tube : Acier au carbone, acier inoxydable, acier allié, acier Corten, acier duplex, acier super duplex, Inconel, High Chrome High Nickle & Incolloy, matériau CK 20 et quelques autres matériaux.

Détails des ailettes

Épaisseur des ailettes : Min. 0,8 mm à Max. 4 mm

Hauteur des ailettes : Min 0,25” (6,35 mm) à Max.1,5” (38 mm)

Densité des ailettes : Min 43 ailettes par mètre à Max. 287 ailettes par mètre

Matériau : Acier au carbone, acier inoxydable, acier allié, acier Corten, acier duplex et Incolloy.

Pour un devis rapide, veuillez envoyer avec les exigences suivantes :

Nombre de pièces,

tube de base : diamètre, épaisseur, longueur et spécification du matériau.

Ailettes : spécification du matériau, type (solide ou dentelé), hauteur, épaisseur, espacement, longueur ailetée et sections non ailetées. Détails de la préparation de la soudure si nécessaire.

Délai de livraison requis.
