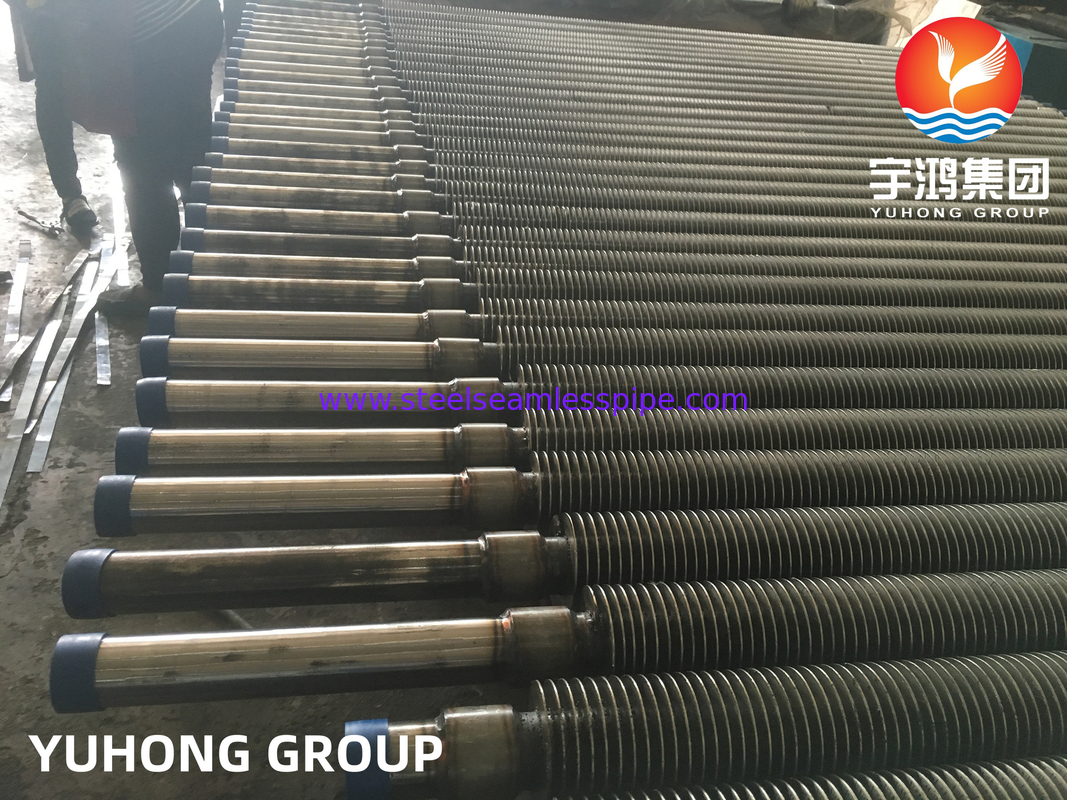

Tube à ailettes de l'acier allié HFW d'ASTM A213 T12 pour l'appareil de chauffage superbe NDT disponible

TUBE À AILETTES D'ACIER ALLIÉ D'ASTM A213 T9 POUR L'APPAREIL DE CHAUFFAGE EXCANGER

Les tubes d'aileron sont un type d'échangeur de chaleur qui est employé dans beaucoup de différentes industries. Ces tubes ont une surface à ailettes, qui augmente leur superficie et leur permet de transférer la chaleur plus efficacement. Ceci les rend idéaux pour des applications où des vitesses de transfert du feu vif sont exigées, comme dans des centrales et des systèmes de réfrigération.

Les caractéristiques importantes de cette configuration sont efficacité, lien efficace des ailerons aux tubes dans toutes les conditions de la température et pression, et capacité de résister aux températures élevées de côté d'aileron. Cette configuration dentelée d'aileron est encore meilleure de résister à l'aileron encrassant si c'est un problème dans l'application. Ceci donne de meilleures propriétés de transfert de chaleur comparées aux ailerons solides.

Les tubes à ailettes solides hélicoïdaux sont fabricant en enveloppant hélicoïdal la bande continue d'aileron sur le tube. Le soudage par résistance d'à haute fréquence utilise habituellement la fréquence de 400 kilohertz. La blessure d'aileron autour du tube et de la soudure continue. La bande d'aileron est blessée en spirale sur le tube et a soudé sans interruption avec un procédé électrique à haute fréquence au tube bas le long de la racine en spirale. La bande d'aileron tenue sous la tension et confinée latéralement comme elle est formée autour du tube, s'assurant de ce fait que la bande est en contact puissant avec la surface basse de tube. Une soudure continue est appliquée au point où la bande d'aileron commence d'abord à se plier autour du diamètre de tube, utilisant le procédé de soudage à l'arc sous gaz avec fil électrode fusible.

Pour une taille indiquée de tube ou de tuyau, la superficie désirée de transfert de chaleur par unité de longueur de tube peut être obtenue en spécifiant la taille d'aileron, l'épaisseur d'aileron et le nombre appropriés de /or d'ailerons par mètre de longueur.

Tube à ailettes solide de HFW

Cette configuration en acier soudée de tube à ailettes peut être employée pour n'importe quelle pratiquement application d'échangeur de chaleur, et est en particulier adaptée aux applications à hautes températures et à haute pression. Les caractéristiques importantes de cette configuration sont lien décisif et efficace d'aileron au tube dans toutes les conditions de la température et pression, et capacité de résister aux températures du côté aileron élevées.

Un aileron hélicoïdal continu est fixé au tube bas par le soudage par résistance électrique à haute fréquence afin de donner un lien efficace et thermiquement fiable.

Détails techniques/détails bas de tube

Diamètre de tube : minute de 20 millimètres OD au maximum de 219 millimètres OD.

Épaisseur de tube : Minimum 2 millimètre jusqu'à 16mm

Matériel de tube : Acier au carbone, acier d'acier d'acier inoxydable et allié, de Corten, acier duplex, acier duplex superbe, Inconel, haut haut nickel de Chrome et Incolloy, matériel des CK 20 et un autre matériel.

Détails d'aileron

Épaisseur d'ailerons : Mn 0,8 millimètres au maximum 4 millimètres

Taille d'ailerons : Minute 0,25" (6,35 millimètres) à Max.1.5 » (38 millimètres)

Densité d'aileron : Ailerons de la minute 43 par mètre au maximum 287 ailerons par mètre

Matériel : Acier au carbone, acier d'acier d'acier inoxydable et allié, de Corten, acier duplex et Incolloy.

Pour une citation rapide, envoyez svp avec la condition suivante :

Nombre de morceaux,

tube bas : Diamètre, épaisseur, longueur et spécifications de matériel.

Ailerons : spécifications de matériel, type (solide ou dentelé), taille, épaisseur, espacement, longueur à ailettes et sections unfinned. Détails de préparation de soudure s'il y a lieu.

Période de livraison requise.
