Yuhong Holding Group Co., LTD.
Lieu d'origine: | La Chine |
Nom de marque: | Yuhong |
Certification: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Numéro de modèle: | Type de Monel 400 G |
Quantité de commande min: | 10pcs |
---|---|
Prix: | Negotiable |

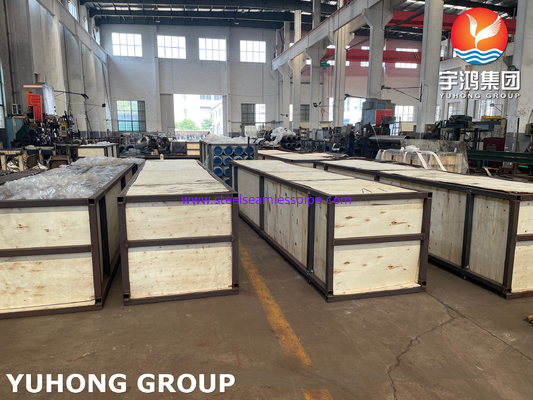

Détails d'emballage: | Paquet Pli-en bois de cas de fer de cas de conditions avec le chapeau en plastique |
Délai de livraison: | 15-35 jours |
Conditions de paiement: | L/C, T/T |
Matériel: | Monel 400 | Type d'aileron: | Type de G |
---|---|---|---|
NDT: | HT/ECT | Application: | Échangeur de chaleur |
Surligner: | Nickelez le tube d'aileron d'acier allié,Monel 400 Heater Finned Tube,Type tube de G d'acier allié de nickel |
Des tubes à ailettes sont utilisés dans les applications impliquant le transfert de la chaleur à partir d'un fluide chaud à un fluide plus froid par un mur de tube. Le taux auquel un tel transfert de chaleur peut se produire dépend de trois facteurs : (1) la différence de la température entre les deux fluides ; (2) le coefficient de transmission de chaleur entre chacun des fluides et le mur de tube ; et (3) la superficie à laquelle chaque fluide est exposé. Dans le cas de l'les tubes (unfinned) nus, où la superficie extérieure n'est pas sensiblement plus grande que la superficie intérieure, le fluide avec le coefficient de transfert le plus à basse température dicteront le taux de transfert de chaleur global.
Le nickel N04400 du SB 163 a basé le tuyau du SB 163 UNS N04400 d'ASME est connu pour son résistant à l'eau de mer et à la vapeur à de hauts temperaturesas.

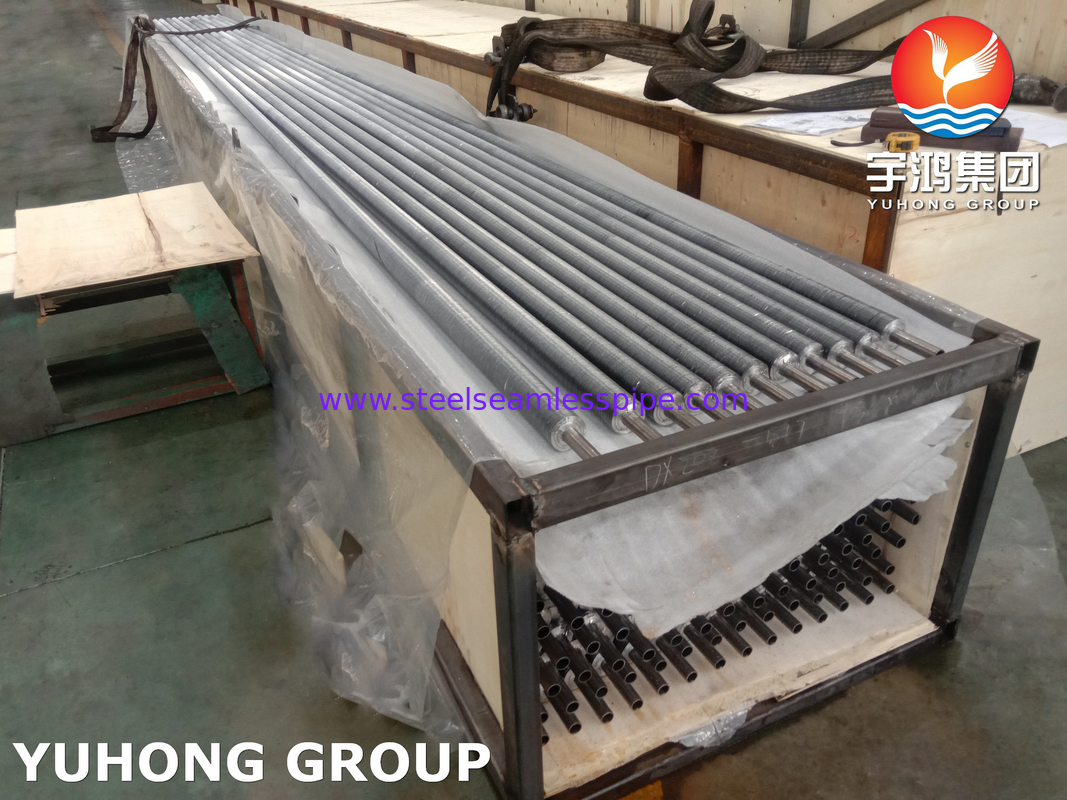

Caractéristiques de type g de tube à ailettes :
Dans des tubes à ailettes de type g, les ailerons sont préparés en incluant la bande en métal dans une cannelure. Ce dernier est formé sur un tube bas. Le placement de l'aileron là-dessus, remblayant est fait – ayant pour résultat l'attachement fort des ailerons aux tubes bas. Par conséquent, les tubes de G-aileron de nom a monté. Les trois processus mentionnés ci-dessus sont suivis simultanément. Le transfert de chaleur maximum est prévu hors des tubes de g-aileron pendant que les ailerons sont fortement fixés au tube bas.
Les tubes à ailettes de type g fonctionnent habituellement aux applications de haute température (avec environ 400 degrés de Celsius). Fait du cuivre, du carbone, ou de l'aluminium, ces ailerons ont comparativement moins de résistance vers la corrosion atmosphérique. D'autre part, la résistance mécanique est acceptable. Des matériaux d'aileron d'acier inoxydable et d'acier au carbone sont également employés, mais le traitement particulier et l'outillage des bandes en acier d'aileron sont nécessaires. Refroidisseurs d'air, radiateurs, utilisation etc. les tubes de g-aileron.
Diamètre de tube : minute de 20 millimètres OD au maximum de 219 millimètres OD.
Épaisseur de tube : Minimum 2 millimètre jusqu'à 16mm
Matériel de tube : Acier au carbone, acier d'acier d'acier inoxydable et allié, de Corten, acier duplex, acier duplex superbe, Inconel, haut haut nickel de Chrome et Incolloy, matériel des CK 20 et un autre matériel.
Nombre de morceaux
tube bas : Diamètre, épaisseur, longueur et spécifications de matériel.
Ailerons : spécifications de matériel, type (solide ou dentelé), taille, épaisseur, espacement, longueur à ailettes et sections unfinned. Détails de préparation de soudure s'il y a lieu.
Période de livraison requise.
Monel appartient à un groupe d'alliages de nickel. Il est produit avec des fortes concentrations de cuivre et de chrome en leur composition chimique. Ces tubes sont conçus pour suffire dans les environnements provoqués par la tension de corrosion. Ils facilement ne dissocient pas ou ne déforment sous aucune température. La catégorie N04400 du SB 163 est conçue avec la force supérieure et les excellentes propriétés mécaniques. Elles possèdent une résistance minimale à la traction de 550Mpa et une limite conventionnelle d'élasticité minimum de 240Mpa. Les produits de cette catégorie peuvent être facilement prolongés par 40%.
Monel 400 est un alliage de nickel-cuivre (Ni environ de 67% – Cu de 23%) qui est résistant à l'eau et à la vapeur de mer aux hautes températures aussi bien que pour saler et aux solutions caustiques. L'alliage 400 est un alliage de solution solide qui peut seulement être durci par le travail à froid. Cet alliage de nickel montre des caractéristiques comme la bonne résistance à la corrosion, bons soudabilité et de haute résistance. Un bas taux de corrosion rapidement en coulant saumâtre ou eau de mer combinée avec l'excellente résistance à l'effort-corrosion fendant dans la plupart des eaux douces, et sa résistance à un grand choix de conditions corrosives menées à son utilisation large dans des applications marines et d'autres solutions de non-oxydation de chlorure.
Catégorie | C | Manganèse | SI | S | Cu | Fe | Ni | Cr |
Monel 400 | 0,30 maximum | 2,00 maximum | 0,50 maximum | 0.24max | 28.0-34.0 | 2,50 maximum | minute 63,00 | – |
Élément | Densité | Point de fusion | Résistance à la traction | Limite conventionnelle d'élasticité (0.2%Offset) | Élongation |
Monel 400 | 8,8 g/cm3 | °C 1350 (°F) 2460 | Livre par pouce carré – 80 000, MPA – 550 | Livre par pouce carré – 35 000, MPA – 240 | 40 % |
Propriétés | Métrique | Impérial |
---|---|---|
Densité | 8,8 gm/cm3 | 0,318 lb/in3 |
Tube O.D. |
Épaisseur de paroi de tube (pouces) | |||||||
---|---|---|---|---|---|---|---|---|
.028 | .035 | .049 | .065 | .083 | .095 | .109 | .120 | |
Pression d'utilisation (psig) | ||||||||
1/8 | 7900 | 10100 | ||||||
1/4 | 3700 | 4800 | 7000 | 9500 | ||||
5/16 | 3700 | 5400 | 7300 | |||||
3/8 | 3100 | 4400 | 6100 | |||||
1/2 | 2300 | 3200 | 4400 | |||||
3/4 | 2200 | 3000 | 4000 | 4600 | ||||
1 | 2200 | 2900 | 3400 | 3900 | 4300 |
1. Plants gommifères
2. Centrales
3. Industries pétrolières
4. Industries chimiques
1. Génie maritime.
2. Installation de fabrication de produit chimique et d'hydrocarbure.
3. Essence et réservoirs d'eau douce.
4. Distillateurs de pétrole.
5. Appareils de chauffage chassants l'air.
6. Chauffe-eau d'alimentation de chaudière et d'autres échangeurs de chaleur.
7. Valves, pompes, axes, garnitures, et attaches.
8. Échangeurs de chaleur industriels.
9. Dissolvants chlorés.
10. Tours de distillation de pétrole brut.
