Échangeur de Chaleur Industriel Premium et Solutions de Composants de Tubes de Précision
Yuhong Group Co., Ltd. est un fabricant et fournisseur de classe mondiale d'équipements sous pression industriels lourds, spécialisé dans les systèmes sur mesure de Échangeur de Chaleur, les refroidisseurs d'air et les récipients sous pression. Conçues en pleine conformité avec les normes ASME Section VIII Div. 1 et TEMA, nos unités thermiques conçues servent des applications critiques dans le raffinage du pétrole, le traitement pétrochimique, la production d'énergie et les plateformes de gaz offshore.
Reconnue pour son expertise en métallurgie, Yuhong Group est également un fabricant mondial de premier plan de produits tubulaires de haute qualité et de composants de rechange de précision. Nous fournissons des options de Tube Ailette, Tube de Four, Tube d'Échangeur de Chaleur, Tube Sans Soudure en Acier Inoxydable, Tube en Alliage de Nickel, et Tube en Alliage de Cuivre, ainsi que des plaques de Plaque de Tube d'Échangeur de Chaleur usinées sur mesure et des assemblages complets de remplacement de Faisceau de Tubes d'Échangeur de Chaleur.

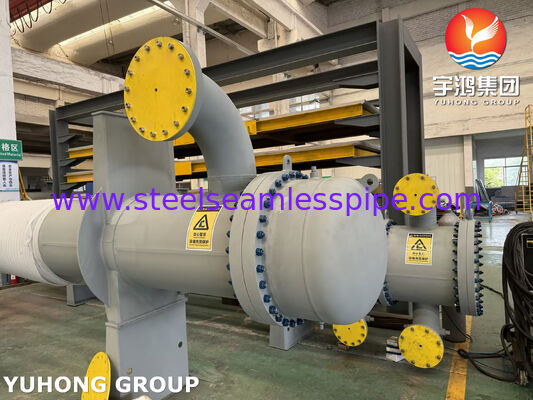

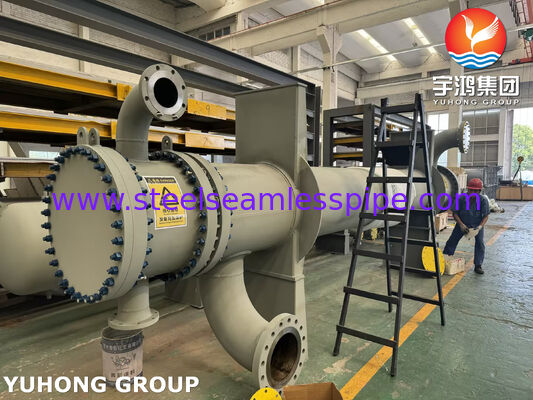

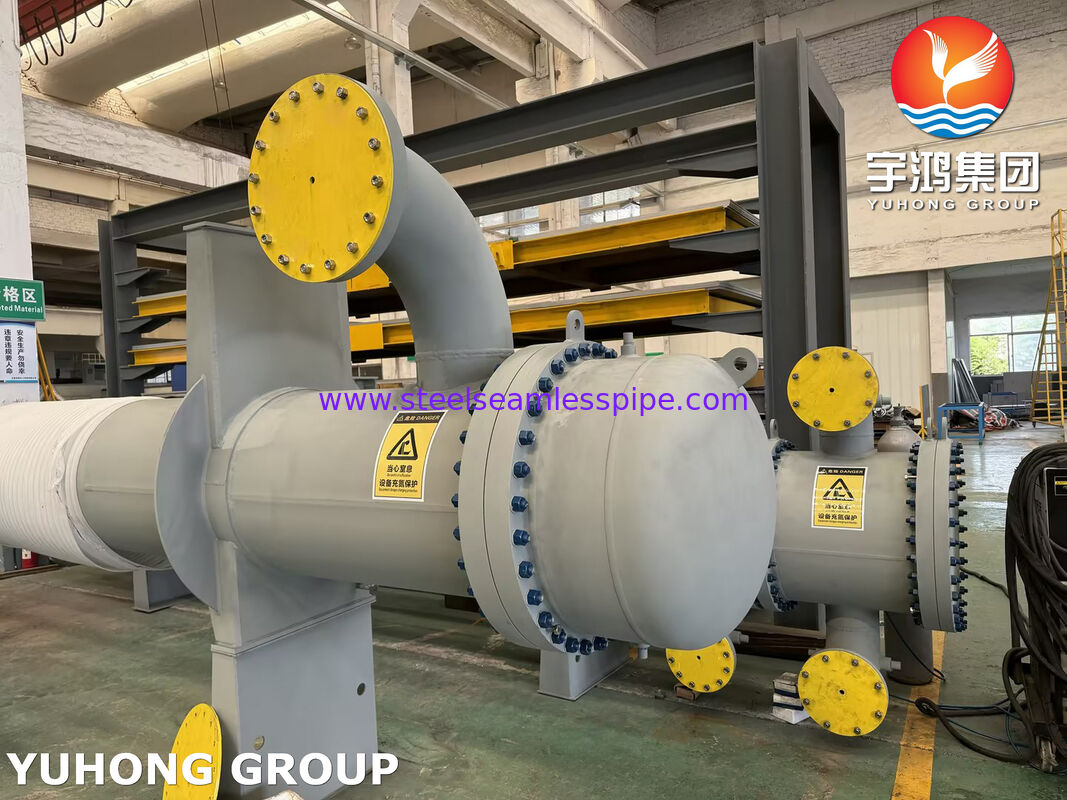

Aperçu de l'Ingénierie : Systèmes d'Échangeurs de Chaleur TEMA sur Mesure
Un Échangeur de Chaleur TEMA (norme Tubular Exchanger Manufacturers Association) est conçu pour fonctionner de manière fiable sous des différentiels de pression extrêmes, des fluides de procédé volatils et des plages thermiques élevées. Conçus pour optimiser l'efficacité du transfert de chaleur entre deux fluides sans mélange, ces échangeurs forment l'épine dorsale thermique des usines industrielles modernes.
Que vous ayez besoin d'un package complet d' Échangeur de Chaleur ou d'un remplacement direct de composant, Yuhong Group contrôle chaque étape de la production, du tréfilage à froid de tubes sans soudure bruts et du perçage de Plaque de Tube d'Échangeur de Chaleur CNC de haute précision au soudage orbital automatisé tube-à-plaque et aux tests de pression.
Types d'Équipements Disponibles et Spécifications de Matériaux Spécialisés
Nous concevons des équipements thermiques utilisant des matériaux spécialisés adaptés aux environnements corrosifs agressifs et aux hautes températures :
-
Configurations d'Équipement : Fixe à Plaque Tubulaire (TEMA L/M/N), à Tête Flottante (TEMA E/F/G/H/J), Échangeurs à Tube en U, et Échangeurs Refroidis par Air.
-
Grades d'Acier Inoxydable et Duplex : 304/304L, 316/316L, 321, 317L, 347H, Duplex 2205, Super Duplex 2507, 904L. Utilisé pour les besoins de Tube Sans Soudure en Acier Inoxydable à haut rendement nécessitant une résistance à la corrosion par piqûres et par crevasses.
-
Alliages de Nickel et Matériaux Haute Température : Alliage 400 (Monel), Alliage 600/625 (Inconel), Alliage 800/800H/825 (Incoloy), Alliage C276 (Hastelloy). Choix de matériau principal pour les Tube de Four sévères et les lignes de procédé à haute teneur en acide.
-
Cuivre et Alliages Non Ferreux : C70600 (CuNi 90/10), C71500 (CuNi 70/30), Laiton Amiral, Laiton Aluminium. Idéal pour les condenseurs à eau de mer en Tube en Alliage de Cuivre et les systèmes de refroidissement marins.
Répartition des Composants : Rôle des Tubes et des Pièces de Rechange dans la Performance Thermique
| Nom du Composant |
Options Techniques de Matériaux |
Rôle Fonctionnel et Points Forts de l'Application |
| Tube d'Échangeur de Chaleur |
Tube Sans Soudure en Acier Inoxydable, Tube en Alliage de Nickel, Tube en Alliage de Cuivre |
Le conduit de transfert de chaleur principal séparant les fluides de procédé. Tréfilé à froid avec précision pour garantir des tolérances dimensionnelles serrées et zéro micro-fissure. |
| Tube Ailette |
Aluminium (1060/1100) sur tubes en acier/cuivre de base (Extrudé, type G, type L) |
Augmente la surface externe jusqu'à 20 fois pour le refroidissement gaz-liquide, largement appliqué dans les condenseurs refroidis par air et les unités de récupération de chaleur résiduelle. |

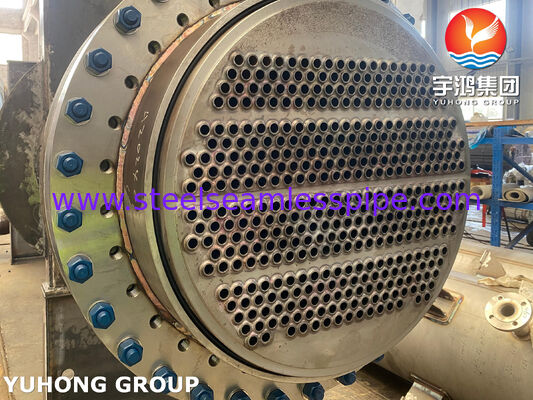

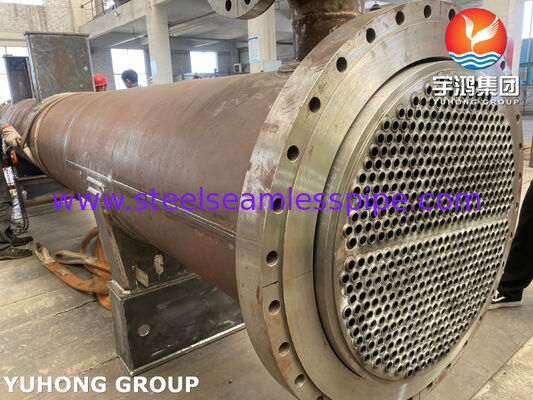

| Plaque de Tube d'Échangeur de Chaleur |
Acier au Carbone (SA516 Gr.70), Acier Inoxydable (SA240 304/316L), Plaques Placage |
Ancre et scelle les tubes individuels dans un Faisceau de Tubes d'Échangeur de Chaleur. Perçage CNC avec rainures dentées pour garantir des joints d'expansion étanches à la pression. |
| Tube de Four |
Alliage résistant à la chaleur à haute teneur en nickel, Acier Allié Sans Soudure (P9, P11, P22, P91) |
Fonctionne à l'intérieur de réchauffeurs à feu direct, de fours de craquage et de chaudières sous contrainte continue de haute température et de chocs thermiques cycliques. |
| Déflecteurs et Tirants |
Acier au Carbone, Acier Inoxydable, Laiton |
Supporte les tubes internes, empêche la fatigue due aux vibrations induites par le flux, et dirige le flux de fluide côté calandre à travers le faisceau pour une turbulence maximale. |
Avantages Clés et Points Forts Techniques
-
Contrôle Intégré des Matières Premières : En tant que laminoir à tubes et fabricant d'équipements de premier plan, nous utilisons des tubes sans soudure de première qualité en interne, garantissant un contrôle qualité supérieur et des délais plus rapides par rapport aux fabricants typiques.
-
Soudage Tube-à-Plaque Orbital de Haute Précision : Le soudage automatisé avancé produit des joints étanches capables de résister aux surtensions hydrauliques extrêmes et aux cycles thermiques.
-
Faisceaux de Remplacement Drop-in sur Mesure : Nous réalisons l'ingénierie inverse et fabriquons des remplacements de Faisceau de Tubes d'Échangeur de Chaleur et des pièces de rechange de Plaque de Tube d'Échangeur de Chaleur de taille exacte pour moderniser les unités de terrain vieillissantes avec un temps d'arrêt minimal.
-
Contrôle Non Destructif et Assurance Qualité Rigoureux : Chaque Échangeur de Chaleur fabriqué et chaque lot de tubes subit des tests à 100% par courants de Foucault (ET), ultrasons (UT), tests hydrostatiques et PMI (Identification Positive des Matériaux).
Connaissances Critiques et Lignes Directrices de Maintenance pour les Ingénieurs
Pour maximiser la durée de vie opérationnelle de votre Échangeur de Chaleur TEMA et prévenir la défaillance prématurée du faisceau de tubes, considérez les paramètres techniques suivants :
-
Prévention des Fuites aux Joints Tube-Plaque : Assurez-vous que les extrémités des tubes sont correctement dilatées dans des trous de plaque tubulaire à double rainure. Pour les services à haute pression ou toxiques, spécifiez toujours le soudage d'étanchéité ou le soudage de résistance combiné à une dilatation hydraulique.
-
Atténuation des Vibrations Induites par le Flux (FIV) : Dans les conduites de gaz à haute vitesse, des déflecteurs mal espacés peuvent provoquer des collisions de tubes et une usure par frottement. Intégrez des plaques d'impact près des tuyaux d'entrée ou ajustez le pas des déflecteurs pour protéger les rangées externes de Tube d'Échangeur de Chaleur.
-
Sélection de la Bonne Géométrie de Tube Ailette : Les installations à forte humidité ou marines nécessitent des conceptions de Tube Ailette extrudées où l'ailette en aluminium enveloppe complètement le tube de base, empêchant la corrosion galvano-atmosphérique sur le métal de base.
Domaines d'Application Principaux
Nos unités industrielles d' Échangeur de Chaleur et nos produits tubulaires haute performance sont déployés dans :
-
Pétrochimie et Raffinage du Pétrole : Unités de distillation de brut, hydrotraitements, craqueurs catalytiques, rebouilleurs, refroidisseurs de gasoil.
-
Énergie Thermique et Nucléaire : Réchauffeurs d'eau d'alimentation haute pression, condenseurs de turbine, surchauffeurs de chaudière utilisant des Tube de Four et des tubes alliés spécialisés.
-
Traitement Chimique et Engrais : Refroidisseurs d'acide, échangeurs de synthèse d'ammoniac, réacteurs à urée utilisant des matériaux de Tube en Alliage de Nickel résistants à la corrosion.
-
Marine et Offshore : Usines de dessalement, modules de refroidissement de gaz FPSO utilisant des faisceaux de Tube en Alliage de Cuivre haute durabilité.
Contactez Notre Équipe d'Ingénierie
Vous recherchez un Échangeur de Chaleur certifié ASME/TEMA, un Faisceau de Tubes d'Échangeur de Chaleur sur mesure, ou un approvisionnement en vrac de produits Tube Sans Soudure en Acier Inoxydable et Tube Ailette?
-
Entreprise : Yuhong Group Co., Ltd.
-
Site Web : www.steelseamlesspipe.com
-
Email Direct : jimmy@steelseamlesspipe.com
-
Normes de Fabrication : ASME Sec VIII Div 1, TEMA, API 660, PED 2014/68/EU, ISO 9001
