Tubes à ailettes cloutés ASTM A335 P22
Présentation du produit
Les tubes à ailettes cloutés ASTM A335 P22 sont des composants de transfert de chaleur en acier allié de première qualité spécialement conçus pour un service à haute température et haute pression. Fabriqués à partir d'acier allié ferritique sans soudure ASTM A335 de qualité P22, ces tubes sont équipés de goujons solides soudés par résistance uniformément autour de la surface du tube, augmentant considérablement la zone de transfert de chaleur efficace tout en conservant une excellente intégrité mécanique.
La composition chrome-molybdène de l'acier P22 offre une résistance supérieure à l'oxydation, une résistance au fluage et des performances à température élevée, faisant de ces tubes cloutés un choix idéal pour les environnements d'exploitation sévères où les tubes à ailettes conventionnels peuvent subir une érosion ou un encrassement.
Les tubes à ailettes cloutés sont largement installés dans les chaudières, les appareils de chauffage, les unités de récupération de chaleur résiduelle, les fours pétrochimiques, les chaudières à lit fluidisé, les incinérateurs et les appareils de chauffage des procédés de raffinerie où la durabilité et la longue durée de vie sont essentielles.
Caractéristiques
- Fabriqué à partir d'acier allié sans soudure ASTM A335 Grade P22
- Excellente résistance au fluage à températures élevées
- Haute résistance à l'oxydation et au tartre
- Performance supérieure en fatigue thermique
- Le soudage des goujons offre une résistance mécanique exceptionnelle
- Excellente résistance à l’érosion dans les environnements gazeux sales
- Convient aux applications à cycles thermiques sévères
- Durée de vie plus longue avec maintenance réduite
- Efficacité améliorée du transfert de chaleur
- Conçu pour un fonctionnement continu à haute température
Applications typiques
Les tubes à ailettes cloutés ASTM A335 P22 sont largement utilisés dans :
- Radiateurs à feu
- Chaudières de récupération de chaleur résiduelle (WHRB)
- Fours pétrochimiques
- Chaudières à lit fluidisé (CFB et BFB)
- Réchauffeurs de raffinerie
- Chaudières à vapeur
- Économiseurs
- Générateurs de vapeur à récupération de chaleur (HRSG)
- Unités de récupération de soufre
- Réchauffeurs d'huile thermique
- Usines de ciment
- Centrales de production d'électricité
Processus de fabrication
Les tubes à ailettes cloutés sont produits par un processus automatisé de soudage par résistance où des goujons en acier individuels sont soudés de manière permanente sur la surface extérieure du tube P22 sans soudure.
Les étapes de fabrication comprennent :
- Inspection des matières premières
- Découpe de tube et préparation des extrémités
- Soudage automatique des goujons
- Vérification de l'intégrité des soudures
- Contrôle de rectitude
- Mesure dimensionnelle
- Traitement thermique (lorsque spécifié)
- Nettoyage des surfaces
- Inspection finale
- Emballage de protection
Le produit fini offre une excellente force de liaison et une répartition uniforme des goujons pour un transfert de chaleur constant.
Gamme de tailles standards
Les dimensions suivantes représentent les capacités de fabrication courantes.
Tube de base
| Article |
Gamme |
| Diamètre extérieur |
25,4 mm – 219,1 mm (1" – 8") |
| Épaisseur de paroi |
2,5 mm – 18 mm |
| Longueur du tube |
Jusqu'à 18 000 millimètres |
| Norme matérielle |
ASTM A335 Catégorie P22 |
| Fabrication |
Sans couture |

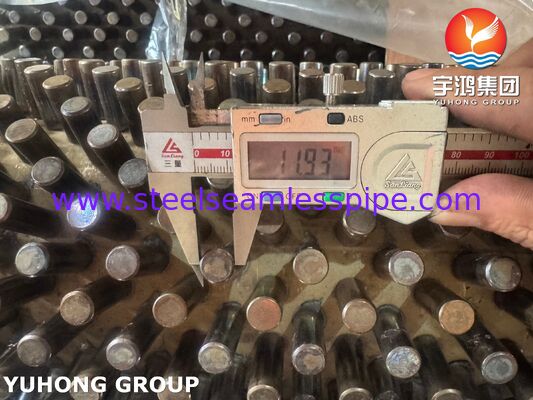

Dimensions des goujons
| Article |
Gamme typique |
| Diamètre du goujon |
6mm – 15mm |
| Hauteur du goujon |
10mm – 35mm |
| Pas de goujons |
8mm – 30mm |
| Matériau du goujon |
Acier au carbone/acier allié (selon conditions de service) |
Des dimensions personnalisées sont disponibles selon les spécifications du projet.
Composition chimique ASTM A335 P22
| Élément |
Composition (%) |
| Carbone (C) |
0,05 à 0,15 |
| Manganèse (Mn) |
0,30-0,60 |
| Silicium (Si) |
Maximum 0,50 |
| Phosphore (P) |
Maximum 0,025 |
| Soufre (S) |
Maximum 0,025 |
| Chrome (Cr) |
1,90-2,60 |
| Molybdène (Mo) |
0,87-1,13 |
Propriétés mécaniques ASTM A335 P22
| Propriété |
Valeur |
| Résistance à la traction |
≥415 MPa |
| Limite d'élasticité |
≥205 MPa |
| Élongation |
≥30% |
| Dureté |
Selon les exigences ASTM A335 |
| Température de service |
Jusqu'à environ 600°C (en fonction de l'application) |
L'alliage chrome-molybdène offre une excellente résistance au fluage à long terme à des températures de fonctionnement élevées.
Inspection et tests
Chaque lot de tubes à ailettes cloutés ASTM A335 P22 peut être soumis à des inspections de qualité complètes pour garantir la conformité aux spécifications du client et aux normes internationales.
Les méthodes d'inspection typiques comprennent :
Inspection des matières premières
- Identification du matériau
- Vérification du certificat d'essai en usine (MTC)
- PMI (identification positive des matériaux)

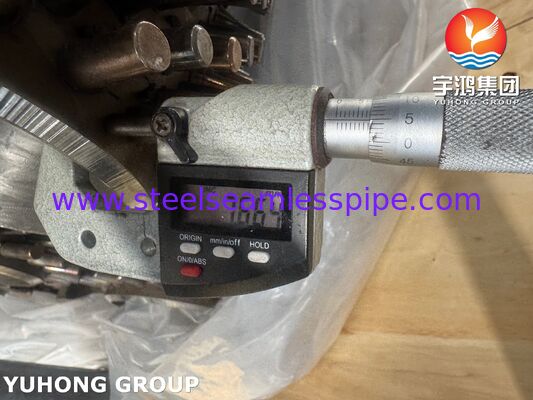

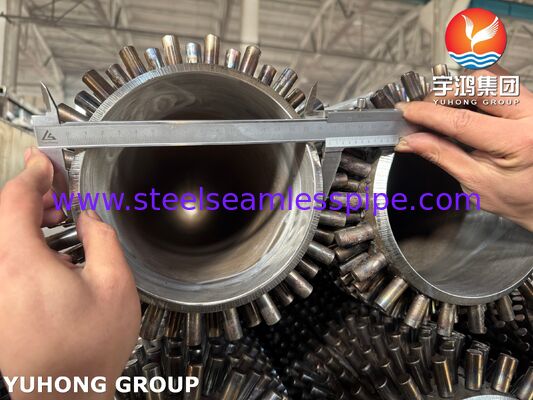

Contrôle dimensionnel
- Diamètre extérieur
- Épaisseur de paroi
- Longueur du tube
- Espacement des goujons
- Hauteur du montant
- Alignement des goujons
- Mesure de rectitude
Tests mécaniques
- Essai de traction
- Test d'aplatissement
- Essai de dureté
- Test de pliage (si nécessaire)
Contrôles Non Destructifs (CND)
- Essai hydrostatique
- Test par courants de Foucault
- Tests par ultrasons (UT)
- Inspection des particules magnétiques (MPI)
- Contrôle par ressuage (PT) pour goujons soudés
- Inspection visuelle des goujons soudés
Inspection de la qualité des soudures
- Examen de l'intégrité des soudures
- Test d'arrachement des goujons (si spécifié)
- Vérification des paramètres de soudage
Inspection des surfaces
- Examen de l'état de surface
- Contrôle d'oxydation
- Détection des défauts
- Inspection des emballages
Avantages des tubes à ailettes cloutés ASTM A335 P22
Par rapport aux tubes ordinaires conventionnels, les tubes à ailettes cloutés P22 offrent :
- Surface de transfert de chaleur externe augmentée
- Efficacité thermique supérieure
- Excellente résistance aux chocs thermiques
- Performances exceptionnelles dans les flux de gaz abrasifs
- Accumulation de cendres réduite par rapport aux ailettes continues
- Coûts de maintenance réduits
- Durée de vie opérationnelle plus longue
- Performance fiable sous haute pression et température
- Excellente résistance à la déformation par fluage
- Efficacité améliorée des chaudières et des fours
Assurance qualité
Nos tubes à ailettes cloutés ASTM A335 P22 sont fabriqués selon des systèmes de gestion de qualité stricts pour garantir des performances et une fiabilité constantes du produit. La production et l'inspection peuvent être effectuées conformément aux normes internationales et aux exigences du projet client. La traçabilité des matériaux, le contrôle qualité du soudage et les tests complets sont maintenus tout au long du processus de fabrication pour fournir des produits adaptés aux applications industrielles exigeantes.

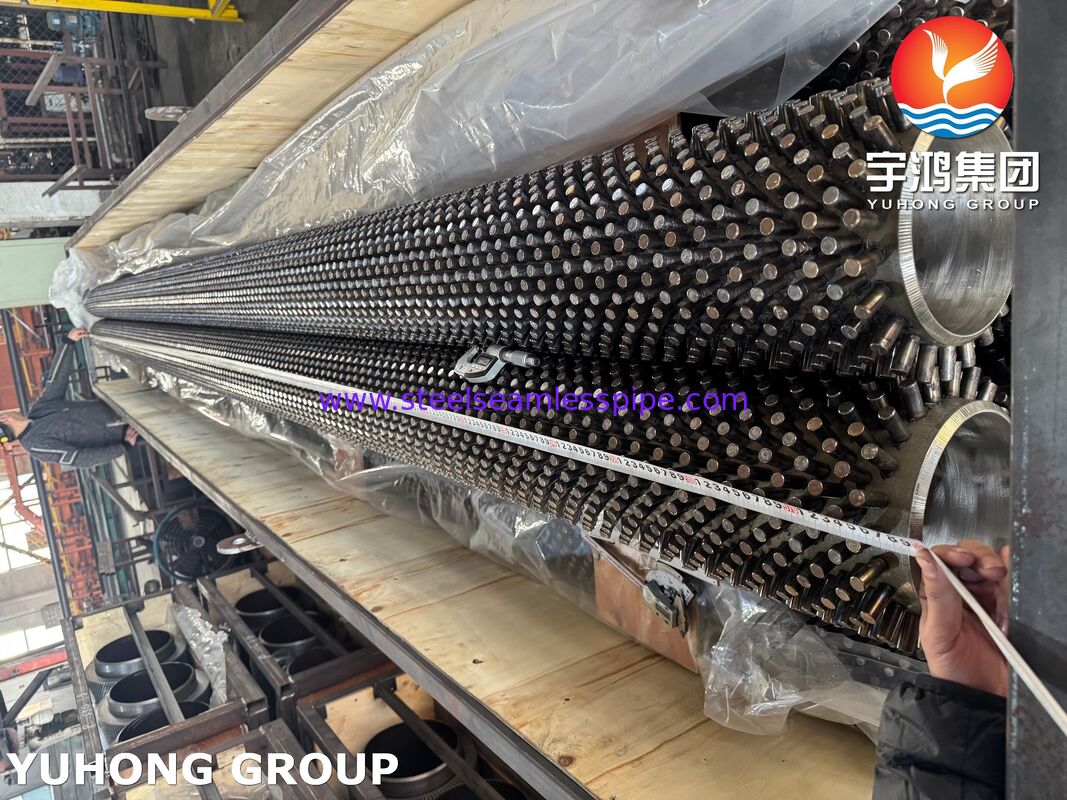

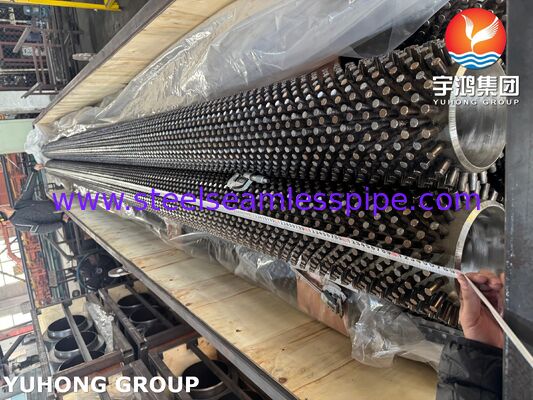

Emballage et livraison
Les produits sont soigneusement emballés pour éviter les dommages mécaniques et la corrosion pendant le transport.
Les options d'emballage incluent :
- Faisceaux de charpente en acier
- Caisses en bois
- Exporter des emballages navigables
- Embouts en plastique
- Emballage résistant à l'humidité
- Emballage personnalisé sur demande
Pourquoi choisir nos tubes à ailettes cloutés ASTM A335 P22 ?
- Fabricant expérimenté de solutions industrielles de tubes à ailettes
- Équipement automatisé avancé de soudage de goujons
- Contrôle qualité strict tout au long de la production
- Fabrication sur mesure selon les spécifications du projet
- Expertise en matériaux d’alliage haute température
- Services complets d’inspection et d’essais
- Livraison mondiale fiable
- Support technique pour les applications d'échangeurs de chaleur, de chaudières et de chauffages à feu
Nos tubes à ailettes cloutés ASTM A335 P22 sont conçus pour offrir des performances de transfert de chaleur fiables, une excellente résistance aux conditions de service à haute température et une durée de vie prolongée des équipements dans les applications de production d'électricité, pétrochimiques, de raffinage et de chauffage industriel.
