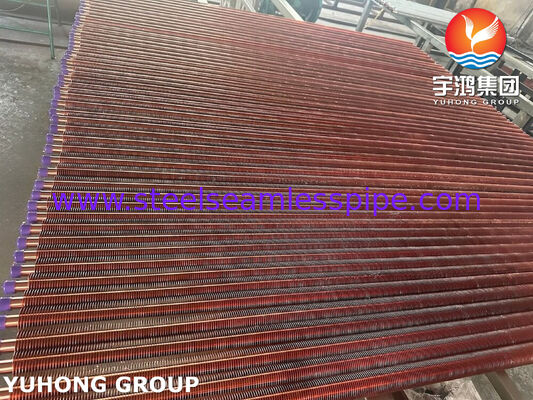

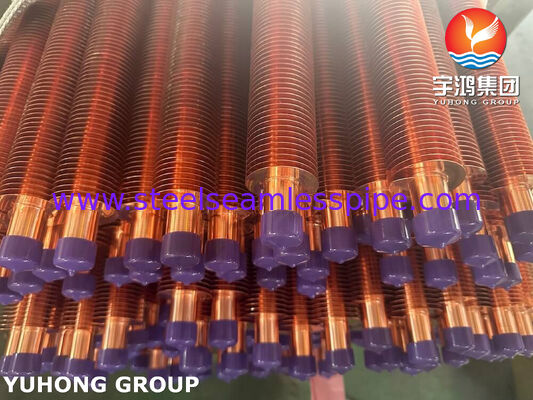

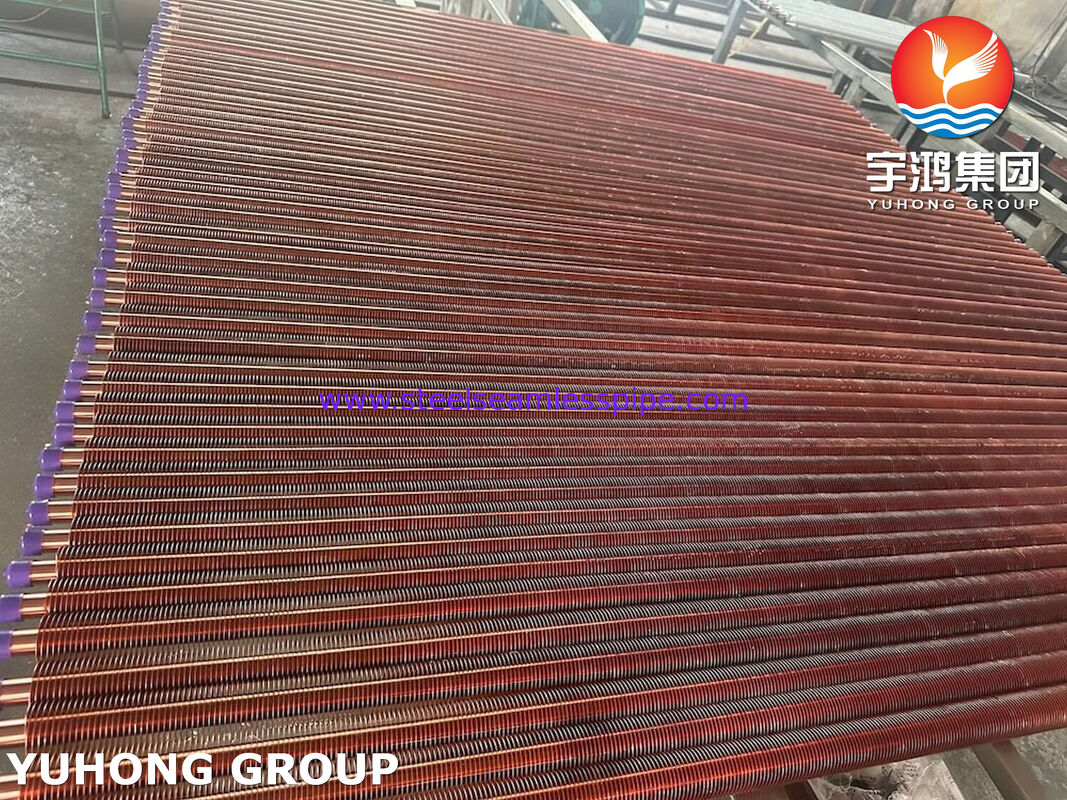

Tubes à ailettes extrudés ASTM B111 C70600
Les tubes à ailettes extrudés ASTM B111 C70600 sont des composants de transfert de chaleur de qualité supérieure fabriqués à partir de tubes en alliage cuivre-nickel 90/10 sans soudure. Grâce à un processus d'extrusion à froid de précision, le matériau du tube de base est plastiquement transformé en ailettes intégrales sans liaison mécanique ni soudage. Cette méthode de fabrication produit une structure d'aileron monobloc continue qui offre une excellente conductivité thermique, une résistance exceptionnelle à la corrosion et une intégrité mécanique exceptionnelle.
L'alliage cuivre-nickel C70600 combine une résistance élevée à la corrosion par l'eau de mer, à l'encrassement biologique, à l'érosion et aux environnements contenant des chlorures avec d'excellentes performances thermiques, ce qui en fait l'un des matériaux préférés pour les condenseurs marins, les plates-formes offshore, les usines de dessalement, la construction navale, la production d'électricité et les industries de transformation chimique.
Les tubes à ailettes extrudés maximisent la surface externe tout en conservant une efficacité de transfert de chaleur supérieure, offrant une durée de vie plus longue et des coûts de maintenance réduits par rapport aux constructions de tubes à ailettes classiques.
Caractéristiques et avantages
- Construction à ailettes intégrée sans résistance d'interface entre les ailettes et le tube
- Excellente conductivité thermique pour un transfert de chaleur à haute efficacité
- Résistance exceptionnelle à la corrosion par l’eau de mer et aux attaques de chlorures
- Résistance supérieure à l’érosion causée par les fluides à grande vitesse
- Excellente résistance au biofouling marin
- Haute résistance mécanique et longue durée de vie en fatigue
- Pas de corrosion galvanique entre l'ailette et le tube
- Excellente précision dimensionnelle et uniformité des ailettes
- Convient pour un service continu dans des environnements marins difficiles
- Faible entretien et durée de vie prolongée
Applications typiques
Les tubes à ailettes extrudés ASTM B111 C70600 sont largement utilisés dans :
- Échangeurs de chaleur marins
- Condenseurs à eau de mer
- Plateformes pétrolières et gazières offshore
- Systèmes de refroidissement pour la construction navale
- Usines de dessalement
- Condenseurs de centrale électrique
- Échangeurs de chaleur pétrochimiques
- Terminaux GNL
- Systèmes de refroidissement à l'eau de mer CVC
- Équipement de refroidissement industriel
Processus de fabrication
Les tubes à ailettes extrudés sont fabriqués en déformant plastiquement la surface extérieure du tube en cuivre-nickel à l'aide d'un équipement de laminage spécialisé. Lors de l'extrusion, la paroi du tube est déplacée vers l'extérieur pour former des ailettes intégrales continues.
Étant donné que les ailettes et le tube sont fabriqués à partir du même matériau de base, le produit fini offre :
- Excellente adhérence des ailettes
- Aucun risque de séparation des ailerons
- Résistance de contact thermique minimale
- Résistance supérieure aux vibrations
- Fiabilité à long terme sous chargement cyclique
Spécifications standards
| Article |
Spécification |
| Norme de tube de base |
ASTM B111 |
| Qualité du matériau |
C70600 (cuivre-nickel 90/10) |
| Processus de fabrication |
Aileron intégral extrudé à froid |
| Type de tube |
Tube cuivre-nickel sans soudure |
| Type d'aileron |
Aileron intégral extrudé |
| Finition de surface |
Finition brillante ou usinée |
| État de livraison |
Longueurs droites |
Gamme de tailles communes
Diamètre extérieur du tube de base
- 12,70 mm (1/2")
- 15,88 mm (5/8")
- 19,05 mm (3/4")
- 22,23 mm (7/8")
- 25,40 mm (1")
- 31,75 mm (1-1/4")
- 38,10 mm (1-1/2")
Épaisseur de paroi de tube
Longueur du tube
- Jusqu'à 18 mètres
- Longueurs personnalisées disponibles
Hauteur des ailerons
Épaisseur des ailerons
Pas d'aileron
- 8 à 20 ailerons par pouce (FPI)
- Espacement des ailettes d'environ 1,3 à 3,2 mm
Des géométries d'ailettes personnalisées peuvent être fabriquées selon les exigences de conception thermique du client.
Composition chimique (ASTM B111 C70600)
| Élément |
Composition (%) |
| Cuivre (Cu) |
Équilibre |
| Nickel (Ni) |
9,0-11,0 |
| Fer (Fe) |
1,0 à 1,8 |
| Manganèse (Mn) |
1,0 maximum |
| Zinc (Zn) |
1,0 maximum |
| Plomb (Pb) |
0,05 maximum |
| Carbone (C) |
0,05 maximum |
| Soufre (S) |
0,02 maximum |
Propriétés mécaniques
| Propriété |
Valeur typique |
| Résistance à la traction |
≥310 MPa |
| Limite d'élasticité (extension de 0,5 %) |
≥105 MPa |
| Élongation |
≥30% |
| Dureté |
Généralement 70 à 100 HRB (en fonction de l'humeur) |
| Conductivité thermique |
Environ 50 W/m·K |
| Densité |
8,94 g/cm³ |
Les propriétés mécaniques peuvent varier en fonction de l'état, des dimensions du tube et des conditions de fabrication.
Inspection et tests
Chaque lot de tubes à ailettes extrudés ASTM B111 C70600 est soumis à une inspection de qualité complète pour garantir la conformité aux normes internationales.
Les inspections typiques comprennent :
- Vérification des matières premières
- Analyse de la composition chimique
- Tests de propriétés mécaniques
- Contrôle dimensionnel
- Mesure de la géométrie des ailerons
- Examen visuel des surfaces
- Tests par courants de Foucault
- Essais de pression hydrostatique
- Test de fuite d'air
- Tests par ultrasons (UT) sur demande
- Identification positive des matériaux (PMI)
- Test d'aplatissement
- Essai de torchage
- Essai d'expansion
- Test de dureté
- Contrôle de rectitude
- Inspection d'extrémité de tube
- Inspection de l'emballage
Des inspections tierces par SGS, TÜV, Bureau Veritas (BV), DNV, Lloyd's Register (LR), ABS et Intertek sont disponibles sur demande du client.
Assurance qualité
Notre processus de fabrication suit des procédures strictes de gestion de la qualité tout au long de la production. Chaque tube à ailettes est produit à l'aide d'une technologie d'extrusion de précision et inspecté pour garantir :
- Hauteur et espacement uniformes des ailettes
- Excellente concentricité
- Structure d'aileron intégrale solide
- Efficacité élevée du transfert de chaleur
- Résistance exceptionnelle à la corrosion
- Performances fiables à long terme
La traçabilité des matériaux est assurée depuis l'approvisionnement en matières premières jusqu'à l'inspection finale et l'expédition.

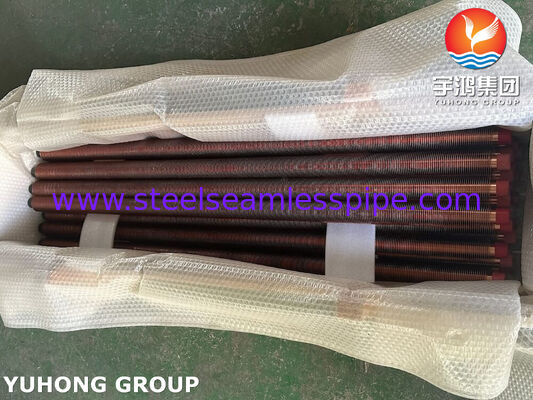

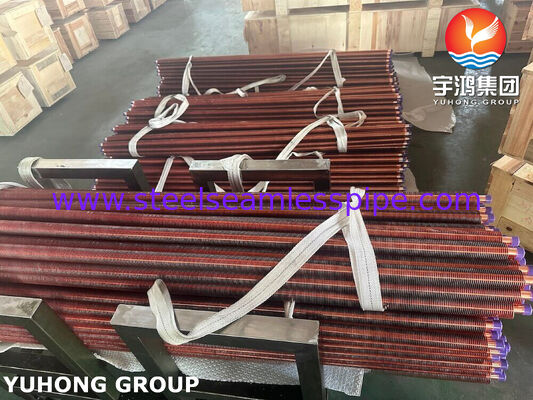

Conditionnement
Les produits sont soigneusement emballés pour éviter d'endommager les ailerons pendant le transport.
Les options d'emballage disponibles incluent :
- Caisses en bois
- Caisses d'exportation de contreplaqué
- Faisceaux de charpente en acier
- Emballage plastique de protection
- Embouts
- Emballage étanche
- Emballage d'exportation personnalisé
Pourquoi choisir nos tubes à ailettes extrudés ASTM B111 C70600 ?
- Fabriqué à partir de tubes sans soudure ASTM B111 C70600 haut de gamme
- Technologie d'ailerons intégrés extrudés à froid de précision
- Excellente résistance à la corrosion par l'eau de mer
- Efficacité élevée du transfert de chaleur
- Longue durée de vie opérationnelle
- Contrôle dimensionnel strict
- Tests de qualité complets
- Tailles personnalisées et configurations d'ailerons disponibles
- Production rapide et livraison dans le monde entier
- Support technique pour les projets OEM et EPC
Nos tubes à ailettes extrudés ASTM B111 C70600 sont conçus pour les applications d'échange thermique exigeantes où une résistance supérieure à la corrosion, une efficacité thermique et une fiabilité à long terme sont essentielles. Ils constituent une solution idéale pour les systèmes de refroidissement marins, offshore, de dessalement, de production d'électricité et industriels nécessitant des performances fiables dans des conditions de fonctionnement agressives.
