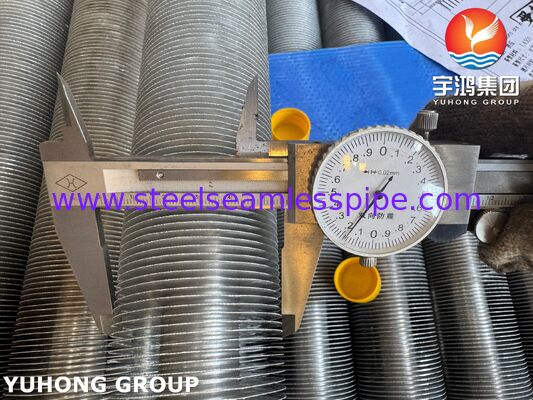

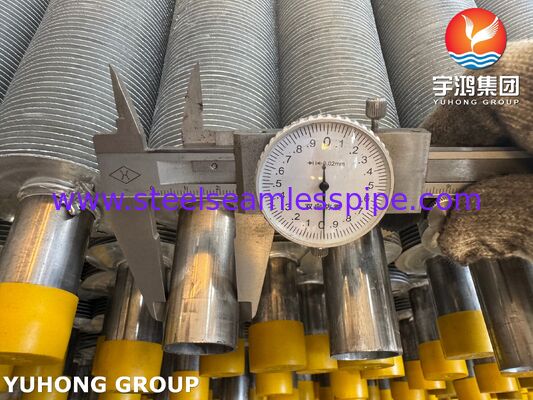

EN10217-7 1.4310 Tubes à ailettes extrudés pour échangeurs de chaleur
NotreEN10217-7 1.4310 Tubes à ailettes extrudéssont conçus pour les applications de transfert de chaleur exigeantes nécessitant une résistance supérieure à la corrosion, une résistance mécanique et une longue durée de vie. Fabriqués à l'aide d'une technologie d'extrusion de précision, ces tubes à ailettes assurent une liaison mécanique intégrale entre le manchon à ailettes et le tube de base, garantissant une excellente conductivité thermique et une intégrité structurelle exceptionnelle en fonctionnement continu.
Catégorie EN10217-71.4310est un acier inoxydable austénitique (équivalent à l'AISI 301) offrant une haute résistance à la traction, une excellente ouvrabilité à froid et une très bonne résistance à la corrosion. Combiné à la technologie des ailettes extrudées, ce matériau est largement utilisé dans les échangeurs de chaleur refroidis par air, les économiseurs, les systèmes de récupération de chaleur perdue, les condenseurs, les radiateurs et les équipements de refroidissement pétrochimiques.
Chaque tube à ailettes est fabriqué selon des procédures de contrôle de qualité strictes pour garantir une géométrie d'ailette cohérente, une efficacité de transfert de chaleur fiable et une stabilité opérationnelle à long terme.
Caractéristiques
- Excellentes performances de transfert de chaleur
- Forte liaison mécanique entre l'aileron et le tube
- Résistance exceptionnelle à la corrosion atmosphérique et industrielle
- Haute résistance mécanique après écrouissage
- Excellente résistance aux vibrations
- Longue durée de vie
- Convient aux applications industrielles à haute température
- Faibles besoins d’entretien
- Espacement uniforme des ailettes pour un flux d'air optimisé
- Fabriqué selon les spécifications du client
Applications typiques
Les tubes à ailettes extrudés EN10217-7 1.4310 sont largement utilisés dans :
- Échangeurs de chaleur à calandre et à tubes
- Systèmes de récupération de chaleur pour centrales électriques
- Économiseurs
- Unités de récupération de chaleur résiduelle
- Usines de traitement pétrochimique
- Équipement de traitement chimique
- Raffineries de pétrole et de gaz
- Systèmes de récupération de chaleur CVC
- Équipement de refroidissement marin
- Refroidisseurs secs industriels
- Systèmes de refroidissement de processus
Processus de fabrication
Les tubes à ailettes extrudés sont produits en extrudant mécaniquement un tube extérieur en aluminium sur le tube de base en acier inoxydable. Lors de l'extrusion, le manchon en aluminium est déformé plastiquement en ailettes continues tout en serrant fermement le tube de base, créant ainsi une excellente interface mécanique pour un transfert de chaleur efficace.
Cette méthode de fabrication permet :
- Haute densité d'ailerons
- Excellente résistance des ailerons
- Résistance supérieure au relâchement des ailerons
- Performance thermique améliorée
- Excellente résistance aux intempéries
Dimensions standards
| Article | Gamme typique |
|---|
| Diamètre extérieur du tube de base | 15,88 mm – 63,5 mm |
| Épaisseur de paroi du tube de base | 1,2 à 6,0 mm |
| Longueur du tube | Jusqu'à 18 000 millimètres |
| Hauteur des ailerons | 8 à 16 mm |
| Épaisseur des ailerons | 0,3 – 0,5 mm |
| Pas d'aileron | 2,0 – 12 FPI (pas d'environ 2,1 à 12,7 mm) |
| Longueur de l'extrémité nue | Comme spécifié |
| Matériau des ailerons | Aluminium 1050 / 1060 / 1100 |
| Matériau du tube de base | EN10217-7 Acier inoxydable 1.4310 |
Des dimensions personnalisées sont disponibles selon les exigences du projet.
Composition chimique de EN10217-7 1.4310
| Élément | Contenu (%) |
|---|
| Carbone (C) | ≤0,15 |
| Silicium (Si) | ≤2,00 |
| Manganèse (Mn) | ≤2,00 |
| Phosphore (P) | ≤0,045 |
| Soufre (S) | ≤0,015 |
| Chrome (Cr) | 16,0-19,0 |
| Nickel (Ni) | 6,0 à 9,5 |
| Azote (N) | ≤0,11 |
La composition chimique est conforme aux exigences matérielles EN10217-7.
Propriétés mécaniques
| Propriété | Valeur typique |
|---|
| Résistance à la traction | ≥520 MPa |
| Limite d'élasticité (0,2%) | ≥210 MPa |
| Élongation | ≥40% |
| Dureté | ≤230 HB (condition typique) |
| Module d'élasticité | Environ 193 GPa |
Les propriétés mécaniques peuvent varier en fonction des conditions de fabrication et du traitement thermique.
Inspection et tests
Chaque lot de production peut subir une inspection complète pour garantir la qualité du produit et la précision dimensionnelle.
Les tests typiques comprennent :
- Identification des matières premières (PMI)
- Analyse de la composition chimique
- Tests de propriétés mécaniques
- Essais de pression hydrostatique
- Test d'étanchéité pneumatique
- Test par courants de Foucault (ECT)
- Tests par ultrasons (UT)
- Inspection de l’intégrité des liaisons des ailettes
- Mesure dimensionnelle des ailerons
- Inspection du diamètre extérieur et de l’épaisseur des parois
- Contrôle de rectitude
- Examen de la qualité des surfaces
- Inspection visuelle
- Vérification de la longueur
- Inspection de l'emballage
Les documents d'inspection peuvent inclure :
- EN 10204 3.1 Certificat d'essai de matériaux
- Rapport d'inspection dimensionnelle
- Rapport d'essai mécanique
- Rapport d'analyse chimique
- Rapport CND
- Rapport de test de pression
Avantages des tubes à ailettes extrudés EN10217-7 1.4310
La combinaison de l'acier inoxydable EN10217-7 1.4310 et de la construction à ailettes extrudées offre de nombreux avantages opérationnels :
- Haute efficacité thermique
- Excellente résistance à la corrosion en milieu industriel
- Haute résistance structurelle
- Coûts de maintenance réduits
- Durée de vie des équipements plus longue
- Performance fiable sous des températures cycliques
- Excellente résistance aux vibrations et à la dilatation thermique
- Efficacité énergétique améliorée
- Coûts d’exploitation réduits
Conditionnement
Les produits sont emballés en toute sécurité pour éviter tout dommage lié au transport.
Les options d'emballage disponibles incluent :
- Caisses en bois
- Caisses en contreplaqué
- Cadres en acier
- Embouts en plastique
- Emballage résistant à l'humidité
- Exporter des emballages navigables
- Emballage personnalisé sur demande
Pourquoi choisir nos tubes à ailettes extrudés ?
Avec des équipements de fabrication avancés, une assurance qualité stricte et une vaste expérience dans la production de tubes à ailettes, nous fournissons des composants d’échangeur de chaleur qui répondent aux normes de qualité internationales. Chaque tube à ailettes extrudé est fabriqué pour une efficacité thermique maximale, des dimensions précises et des performances fiables dans les environnements industriels exigeants.
Que ce soit pour la fabrication d'un nouvel échangeur de chaleur ou des projets de remplacement, nos tubes à ailettes extrudés EN10217-7 1.4310 offrent une solution fiable pour les performances de transfert de chaleur à long terme.
