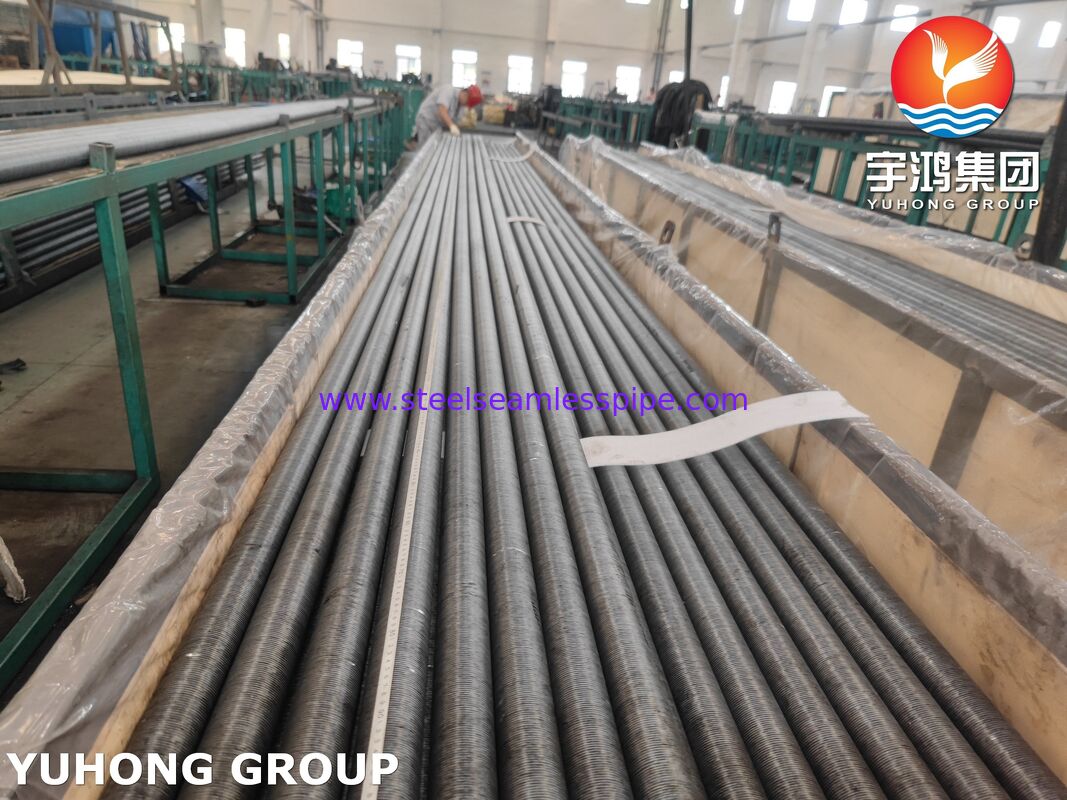

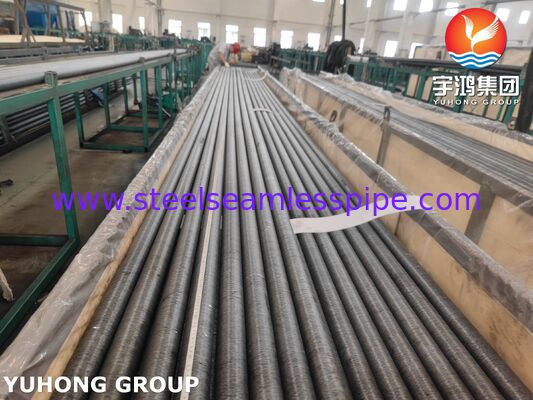

Tubes à ailettes intégrés (ASME SA209 + matériau à ailettes en aluminium 1060) pour refroidisseur sec

Embedded Fin Tubes are high-efficiency heat transfer tubes in which a continuous aluminum fin strip (commonly Aluminum 1060) is mechanically embedded into a groove on the base tube surface (ASME SA209 alloy steel tube)Cette conception assure une excellente conductivité thermique, une forte liaison de la nageoire au tube et une stabilité à long terme en cycle thermique.

Ils sont largement utilisés dans les échangeurs de chaleur où un transfert de chaleur amélioré, une conception compacte et une résistance à la corrosion sont nécessaires, en particulier dans les systèmes de production d'électricité, pétrochimique et de chaudière.

• Refroidisseur à sec
• Systèmes de récupération de chaleur des chaudières
• Appareils de chauffage à chaleur et appareils de chauffage à l'huile thermique
• Unités de récupération de la chaleur usée
• Échangeurs de chaleur de centrales électriques
• Équipement pétrochimique et de raffinage

• Surdose du tube:19 mm ′′ 63,5 mm (3/4" ′′ 2-1/2")
• Épaisseur de paroi du tube:20,0 mm 6,0 mm
• Hauteur des nageoires:5 mm 17 mm
• Épaisseur des nageoires:00,3 mm 0,8 mm
• Le ton de la nageoire:2 mm 8 mm
• Longueur du tube:jusqu'à 12 000 mm (longueur sur mesure disponible)
• Matériau des nageoires:Aluminium 1060 (ou bande d'aluminium de haute pureté équivalente)

Composition chimique (typique):

• Carbone (C): 0,10 à 0,20%
• Manganèse (Mn): 0,30 à 0,80%
• Phosphore (P): ≤ 0,025%
• Soufre (S): ≤ 0,025%
• Silicium (Si): 0,10 à 0,50%

Propriétés mécaniques (typiques):

• Résistance à la traction: ≥ 380 MPa
• Résistance au rendement: ≥ 205 MPa
• L'allongement: ≥ 30%

Composition chimique:

• Aluminium (Al): ≥ 99,6%
• Fer (Fe): ≤ 0,35%
• Silicium (Si): ≤ 0,25%
• Coupe (Cu): ≤ 0,05%

Propriétés clés:

• Excellente conductivité thermique
• Résistance élevée à la corrosion
• Bonne ductilité pour le processus d'incorporation

Afin d'assurer des performances et une fiabilité élevées, les tubes à nageoires intégrées sont fabriqués et inspectés sous un contrôle de qualité strict:

• Matériau de base PMI (identification positive du matériau)

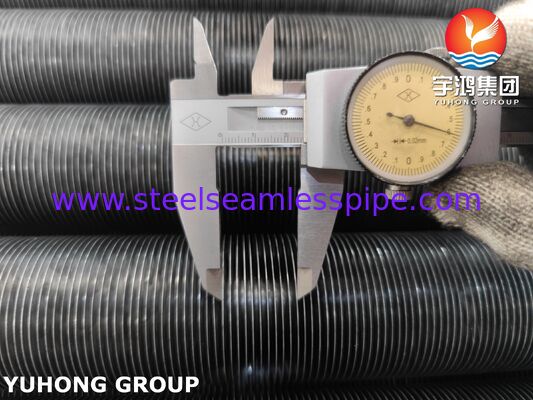

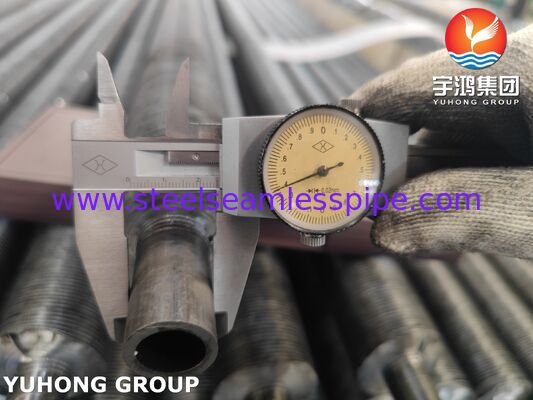

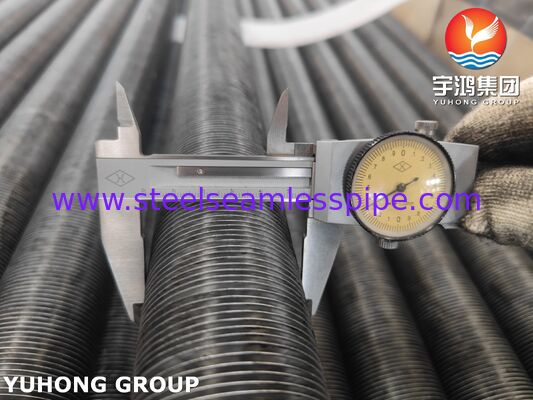

• Inspection dimensionnelle (DO, hauteur des nageoires, inclinaison, profondeur des rainures)
• Épreuve de l'intégrité du tube de base par ébullition (ECT)
• Épreuves de pression hydrostatique
• Test ultrasonique (UT) (le cas échéant)
• Épreuve de résistance à la liaison des nageoires / épreuve de traction
• Inspection visuelle et de la qualité de surface
• Inspection par un tiers disponible (SGS, BV, TUV)

• Stabilité supérieure de la liaison de la nageoire au tube
• Efficacité élevée du transfert de chaleur
• Excellente performance en cycle thermique
• Forte résistance au relâchement des nageoires ou aux dommages dus aux vibrations
• Longue durée de vie dans des environnements industriels difficiles
• Solution de transfert de chaleur rentable
