Tubes à nageoires intégrées ASTM A179
Tubes à nageoires intégrées (type G) de haute efficacité ASTM A179 pour échangeurs de chaleur industriels

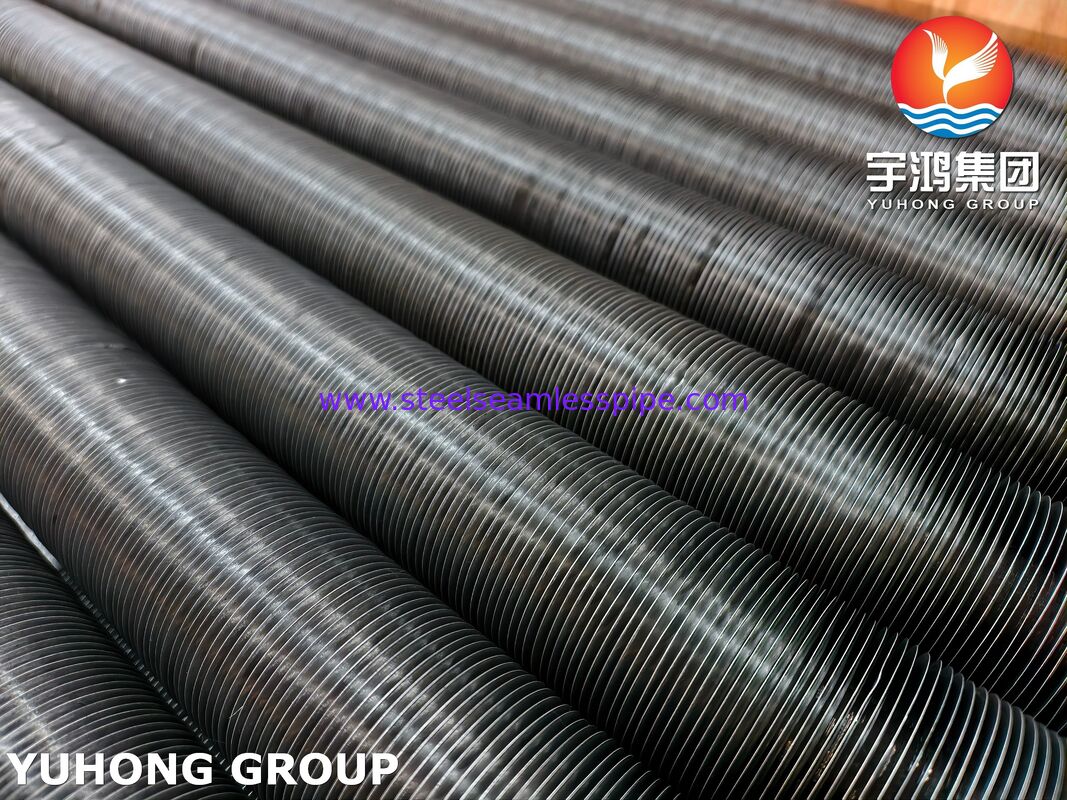

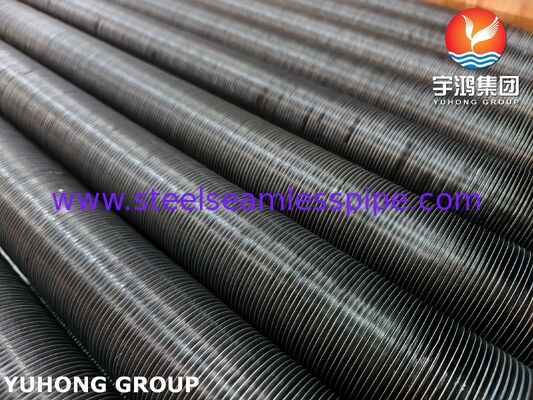

ASTM A179 Tubes à nageoires incrustées, également appeléesTubes à nageoires de type G, sont fabriqués en usinant une rainure hélicoïdale précise dans la surface extérieure d'un tube en acier au carbone ASTM A179 sans soudure. Une bande d'aileron continue est insérée mécaniquement dans la rainure,et le matériau du tube environnant est roulé sur la base de la nageoire pour créer une liaison mécanique sûreCe procédé de fabrication assure une excellente rétention des nageoires, un transfert de chaleur efficace et une fiabilité opérationnelle à long terme.
L'ASTM A179 est un tube d'acier à faible teneur en carbone sans soudure tiré à froid spécialement développé pour les échangeurs de chaleur, les condensateurs et les équipements de transfert de chaleur similaires.une bonne formabilité, et ses propriétés mécaniques fiables en font un matériau de base idéal pour la fabrication de tubes à nageoires intégrées.
Les tubes à nageoires intégrés augmentent considérablement la surface de transfert de chaleur externe tout en maintenant une excellente résistance aux vibrations, au cycle thermique et à l'exploitation industrielle continue.Ils sont largement utilisés dans la production d'énergie., le traitement pétrochimique, les systèmes de climatisation et de climatisation et les applications industrielles de récupération de chaleur.
Caractéristiques du produit
- Fabriqués à partir de tubes en acier au carbone sans soudure ASTM A179 tirés à froid
- Construction de nageoires de type G (incorporées) usinée de précision
- Excellente conductivité thermique pour un échange de chaleur efficace
- Forte liaison mécanique entre la nageoire et le tube
- Haute résistance au relâchement des nageoires lors du cycle thermique
- D'une épaisseur n'excédant pas 1 mm
- Amélioration de l'efficacité de l'équipement avec une surface plus grande
- Compatible avec différents matériaux de nageoires
- Longue durée de vie et maintenance réduite
- Dimensions de nageoires personnalisées disponibles sur demande
Applications typiques
Les tubes ASTM A179 sont largement utilisés dans:
- Échangeurs de chaleur à coque et à tubes
- Échangeurs de chaleur refroidis par air
- Condensateurs à vapeur
- Systèmes de récupération de la chaleur usée
- Équipement d'échange de chaleur CVC
- Les usines pétrochimiques
- Raffineries de pétrole
- Installations de traitement chimique
- Les centrales électriques
- Systèmes de refroidissement de processus
- Unités de refroidissement à sec industrielles
Spécifications du produit
| Nom de l'article |
Spécification |
| Norme du tube de base |
Pour l'aérospatiale |
| Type de tube |
Aciers à faible teneur en carbone sans soudure tirés à froid |
| Type de nageoire |
Le type de véhicule doit être conforme à la présente directive. |
| Matériau des nageoires |
Aluminium, cuivre, acier au carbone, acier inoxydable |
| Méthode de fabrication |
Incorporation de rainures mécaniques |
| Diamètre extérieur du tube |
19.05 ∼63,5 mm (3/4" ∼2-1/2") |
| Épaisseur de paroi du tube |
10,65 ∼ 5,0 mm |
| Longueur du tube |
Jusqu'à 18 000 mm |
| Hauteur des nageoires |
8 ̊16 mm |
| Épaisseur des nageoires |
0.30 ∙ 0,60 mm |
| Le niveau de la nageoire |
2.0 ∼ 6,0 mm |
| Température de fonctionnement maximale recommandée |
Jusqu'à environ 400°C (selon le matériau des nageoires et les conditions de fonctionnement) |
Des tailles personnalisées, des configurations de nageoires et des matériaux sont disponibles pour répondre aux exigences spécifiques du projet.
Composition chimique de l'ASTM A179
| Élément |
Composition (%) |
| Le carbone (C) |
≤ 006 |
| Manganèse (Mn) |
0Un calibre 270.63 |
| Périmètre d'écoulement |
≤ 0035 |
| Soufre (S) |
≤ 0035 |
La faible teneur en carbone offre une excellente soudabilité, ductilité et conductivité thermique pour les applications de transfert de chaleur.
Propriétés mécaniques
| Les biens immobiliers |
Valeur |
| Résistance à la traction |
≥325 MPa |
| Résistance au rendement |
≥ 180 MPa |
| L'allongement |
≥ 35% |
| Dureté |
Le montant de la garantie est calculé à partir de la valeur de la garantie. |
Ces propriétés permettent aux tubes à nageoires embarquées ASTM A179 d'offrir des performances fiables dans les systèmes d'échange thermique à basse et moyenne pression.
Inspection et essais
Chaque tube ASTM A179 Embedded Fin peut être inspecté conformément aux exigences de qualité ASTM, ASME et spécifiques du client.
Les procédures d'inspection typiques comprennent:
- Examen de la certification des matières premières
- Analyse de la composition chimique
- Test des propriétés mécaniques
- Inspection dimensionnelle des tubes
- Mesure de la hauteur et de l'envergure des nageoires
- Vérification de la profondeur de rainure
- Inspection de l'intégrité du collage des nageoires
- Épreuves de pression hydrostatique
- Épreuves de courant de tourbillon
- Tests par ultrasons (UT)
- Épreuves de fuite d'air (sur demande)
- Identification positive du matériau (PMI) (facultatif)
- Inspection visuelle des surfaces
- Mesure de la droiture
- Emballage final et vérification de la qualité
Les inspections effectuées par des tiers par SGS, TÜV, BV, DNV, Intertek ou par des organismes d'inspection désignés par le client sont disponibles sur demande.
Avantages des tubes à nageoires intégrés ASTM A179
La technologie des nageoires intégrées assure un excellent équilibre entre efficacité thermique et durabilité mécanique.minimisant la possibilité de séparation des nageoires même lors d'une expansion et d'une contraction thermiques prolongées.
Comparés aux tubes simples, les tubes à nageoires intégrées ASTM A179 offrent une surface de transfert de chaleur externe significativement plus grande,permettant aux concepteurs d'équipements de réduire la taille de l'échangeur tout en augmentant les performances thermiquesLeur excellente conductivité thermique, combinée à une résistance mécanique fiable, en fait une solution rentable pour une grande variété d'applications de transfert de chaleur industriel.
Pourquoi choisir nos tubes à nageoires embarquées ASTM A179?
- Tubes de base en acier au carbone sans soudure ASTM A179 de qualité supérieure
- Technologie de finition CNC de précision pour une qualité constante
- Fabrication strictement conforme aux normes ASTM et ASME
- Excellente résistance à l'adhésion de la nageoire au tube
- Inspection complète et traçabilité complète des matières
- Géométrie des nageoires et dimensions des tubes personnalisés disponibles
- Capacités de fabrication d'OEM et de projets
- Emballages destinés à l'exportation pour expédition internationale
- Calendrier de production rapide et support technique fiable
Nos tubes ASTM A179 sont conçus pour maximiser l'efficacité du transfert de chaleur tout en maintenant l'intégrité mécanique à long terme.et configurations personnalisables, ils sont un choix idéal pour les échangeurs de chaleur, les économiseurs, les condensateurs et autres systèmes thermiques industriels nécessitant des performances fiables et efficaces.
