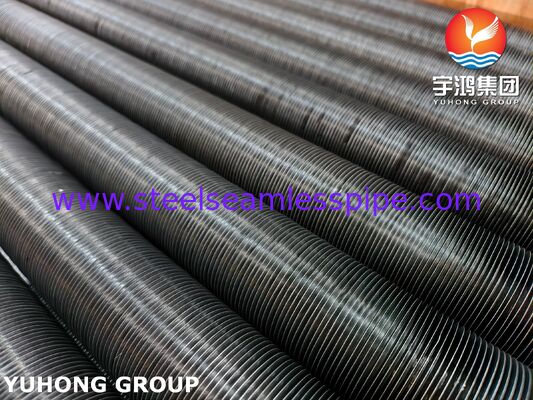

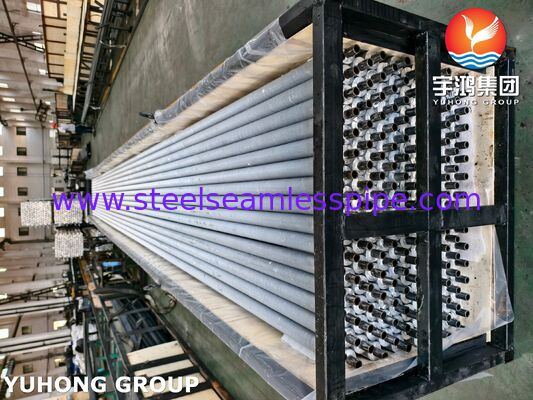

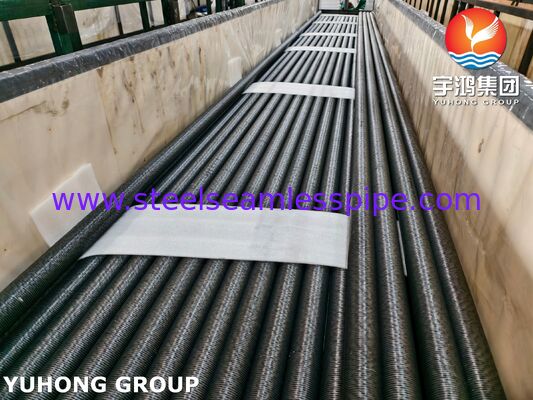

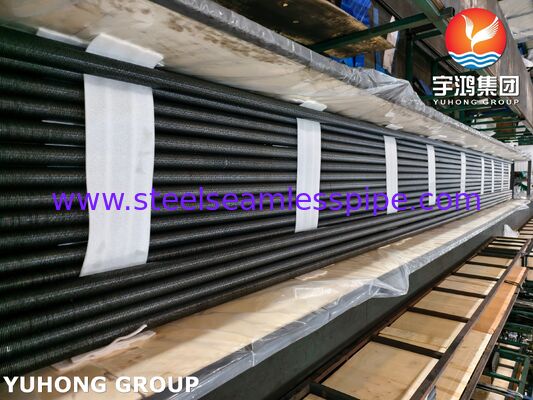

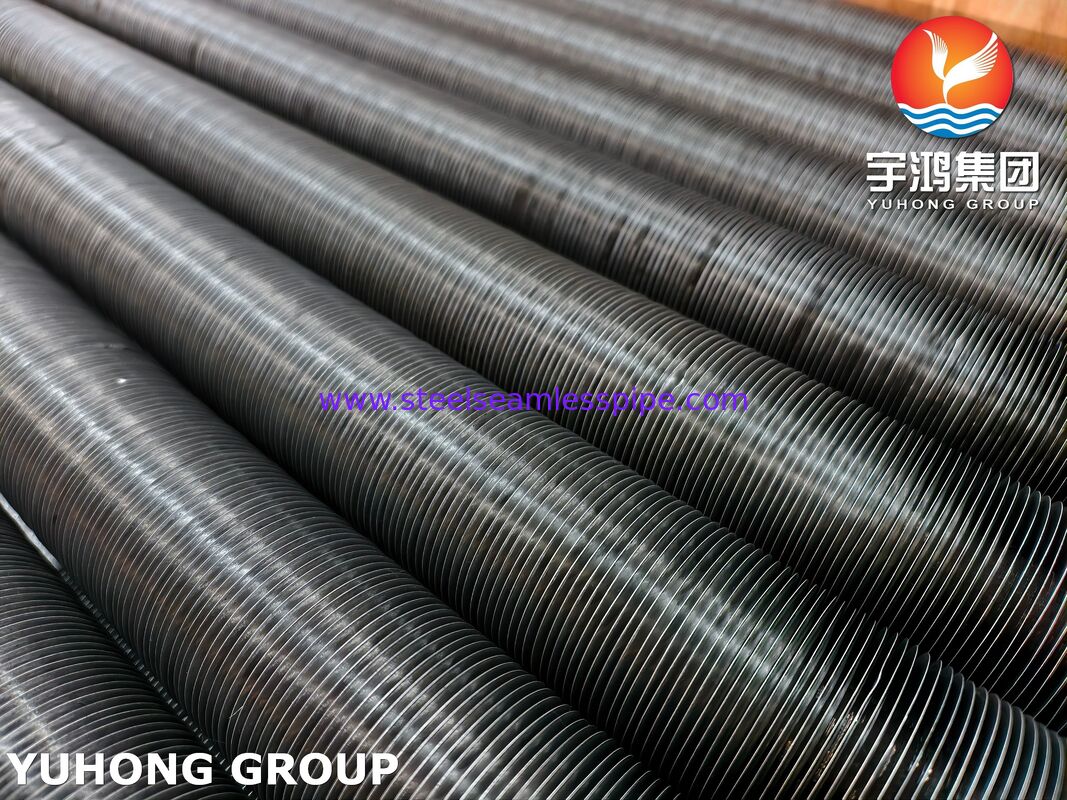

Tubes à ailettes intégrés ASTM A179
Tubes à ailettes intégrés (type G) ASTM A179 à haut rendement pour échangeurs de chaleur industriels
Tubes à ailettes intégrés ASTM A179, également connus sous le nom deTubes à ailerons de type G, sont fabriqués en usinant une rainure hélicoïdale précise dans la surface extérieure d'un tube en acier au carbone sans soudure ASTM A179. Une bande d'ailettes continue est insérée mécaniquement dans la rainure et le matériau du tube environnant est enroulé sur la base de l'ailette pour créer une liaison mécanique sécurisée. Ce processus de fabrication garantit une excellente rétention des ailettes, un transfert de chaleur efficace et une fiabilité opérationnelle à long terme.
ASTM A179 est un tube en acier étiré à froid sans soudure à faible teneur en carbone spécialement développé pour les échangeurs de chaleur, les condenseurs et les équipements de transfert de chaleur similaires. Son excellente conductivité thermique, sa bonne formabilité et ses propriétés mécaniques fiables en font un matériau de tube de base idéal pour la production de tubes à ailettes encastrées.
Les tubes à ailettes intégrés augmentent considérablement la surface de transfert de chaleur externe tout en conservant une excellente résistance aux vibrations, aux cycles thermiques et au fonctionnement industriel continu. Ils sont largement utilisés dans les applications de production d’électricité, de traitement pétrochimique, de systèmes CVC et de récupération de chaleur industrielle.
Caractéristiques du produit
- Fabriqué à partir de tubes en acier au carbone étirés à froid sans soudure ASTM A179
- Construction d'ailerons de type G (intégrés) usinés avec précision
- Excellente conductivité thermique pour un échange thermique efficace
- Forte liaison mécanique entre l'aileron et le tube
- Haute résistance au desserrage des ailettes lors des cycles thermiques
- Convient au service industriel à moyenne température
- Efficacité améliorée de l’équipement avec une surface accrue
- Compatible avec divers matériaux d'ailerons
- Longue durée de vie et maintenance réduite
- Dimensions des ailerons personnalisées disponibles sur demande
Applications typiques
Les tubes à ailettes intégrés ASTM A179 sont largement utilisés dans :
- Échangeurs de chaleur à calandre et à tubes
- Échangeurs de chaleur refroidis par air
- Économiseurs de chaudière
- Condenseurs à vapeur
- Systèmes de récupération de chaleur résiduelle
- Équipement d'échange de chaleur CVC
- Usines pétrochimiques
- Raffineries de pétrole
- Installations de traitement chimique
- Centrales de production d'électricité
- Systèmes de refroidissement de processus
- Unités de refroidissement à sec industrielles
Spécifications du produit
| Article | Spécification |
|---|
| Norme de tube de base | ASTMA179 |
| Type de tube | Acier à faible teneur en carbone étiré à froid sans soudure |
| Type d'aileron | Intégré (type G) |
| Matériau des ailerons | Aluminium, cuivre, acier au carbone, acier inoxydable |
| Méthode de fabrication | Incorporation mécanique de rainures |
| Diamètre extérieur du tube | 19,05 à 63,5 mm (3/4" à 2-1/2") |
| Épaisseur de paroi de tube | 1,65 à 5,0 mm |
| Longueur du tube | Jusqu'à 18 000 millimètres |
| Hauteur des ailerons | 8 à 16 millimètres |
| Épaisseur des ailerons | 0,30 à 0,60 mm |
| Pas d'aileron | 2,0 à 6,0 mm |
| Température de service maximale recommandée | Jusqu'à environ 400°C (en fonction du matériau des ailettes et des conditions de fonctionnement) |
Des tailles personnalisées, des configurations d'ailerons et des matériaux sont disponibles pour répondre aux exigences spécifiques du projet.
Composition chimique de l'ASTM A179
| Élément | Composition (%) |
|---|
| Carbone (C) | ≤0,06 |
| Manganèse (Mn) | 0,27–0,63 |
| Phosphore (P) | ≤0,035 |
| Soufre (S) | ≤0,035 |
La faible teneur en carbone offre une excellente soudabilité, ductilité et conductivité thermique pour les applications de transfert de chaleur.
Propriétés mécaniques
| Propriété | Valeur |
|---|
| Résistance à la traction | ≥325 MPa |
| Limite d'élasticité | ≥180 MPa |
| Élongation | ≥35% |
| Dureté | ≤72 HRB (environ ≤137 HB) |
Ces propriétés permettent aux tubes à ailettes intégrées ASTM A179 d'offrir des performances fiables dans les systèmes d'échange thermique à basse et moyenne pression.
Inspection et tests
Chaque tube à ailettes intégré ASTM A179 peut être inspecté conformément aux exigences de qualité ASTM, ASME et spécifiques au client.
Les procédures d'inspection typiques comprennent :
- Examen de la certification des matières premières
- Analyse de la composition chimique
- Tests de propriétés mécaniques
- Contrôle dimensionnel des tubes
- Mesure de la hauteur et du pas des ailerons
- Vérification de la profondeur des rainures
- Inspection de l’intégrité de la liaison des ailettes
- Essais de pression hydrostatique
- Tests par courants de Foucault
- Tests par ultrasons (UT)
- Test de fuite d'air (sur demande)
- Identification positive des matériaux (PMI) (facultatif)
- Inspection visuelle des surfaces
- Mesure de rectitude
- Emballage final et vérification de la qualité
Des inspections tierces par SGS, TÜV, BV, DNV, Intertek ou des agences d'inspection désignées par le client sont disponibles sur demande.
Avantages des tubes à ailettes intégrés ASTM A179
La technologie des ailettes intégrées offre un excellent équilibre entre efficacité thermique et durabilité mécanique. La bande d'ailettes est solidement verrouillée dans la rainure usinée, minimisant ainsi la possibilité de séparation des ailettes, même en cas de dilatation et de contraction thermiques prolongées.
Par rapport aux tubes simples, les tubes à ailettes intégrées ASTM A179 offrent une zone de transfert de chaleur externe nettement plus grande, permettant aux concepteurs d'équipements de réduire la taille de l'échangeur tout en augmentant les performances thermiques. Leur excellente conductivité thermique, combinée à une résistance mécanique fiable, en fait une solution rentable pour une grande variété d'applications industrielles de transfert de chaleur.
Pourquoi choisir nos tubes à ailettes intégrés ASTM A179 ?
- Tubes de base en acier au carbone sans soudure ASTM A179 de qualité supérieure
- Technologie d'ailettes CNC de précision pour une qualité constante
- Fabrication stricte selon les normes ASTM et ASME
- Excellente force de liaison ailette-tube
- Inspection complète et traçabilité complète des matériaux
- Géométrie des ailettes et dimensions des tubes personnalisées disponibles
- Capacités de fabrication OEM et projets
- Emballage de qualité export pour les expéditions internationales
- Calendriers de production rapides et support technique fiable
Nos tubes à ailettes intégrés ASTM A179 sont conçus pour maximiser l'efficacité du transfert de chaleur tout en maintenant l'intégrité mécanique à long terme. Avec une fabrication de précision, un contrôle qualité rigoureux et des configurations personnalisables, ils constituent un choix idéal pour les échangeurs de chaleur, les économiseurs, les condenseurs et autres systèmes thermiques industriels nécessitant des performances fiables et efficaces.
