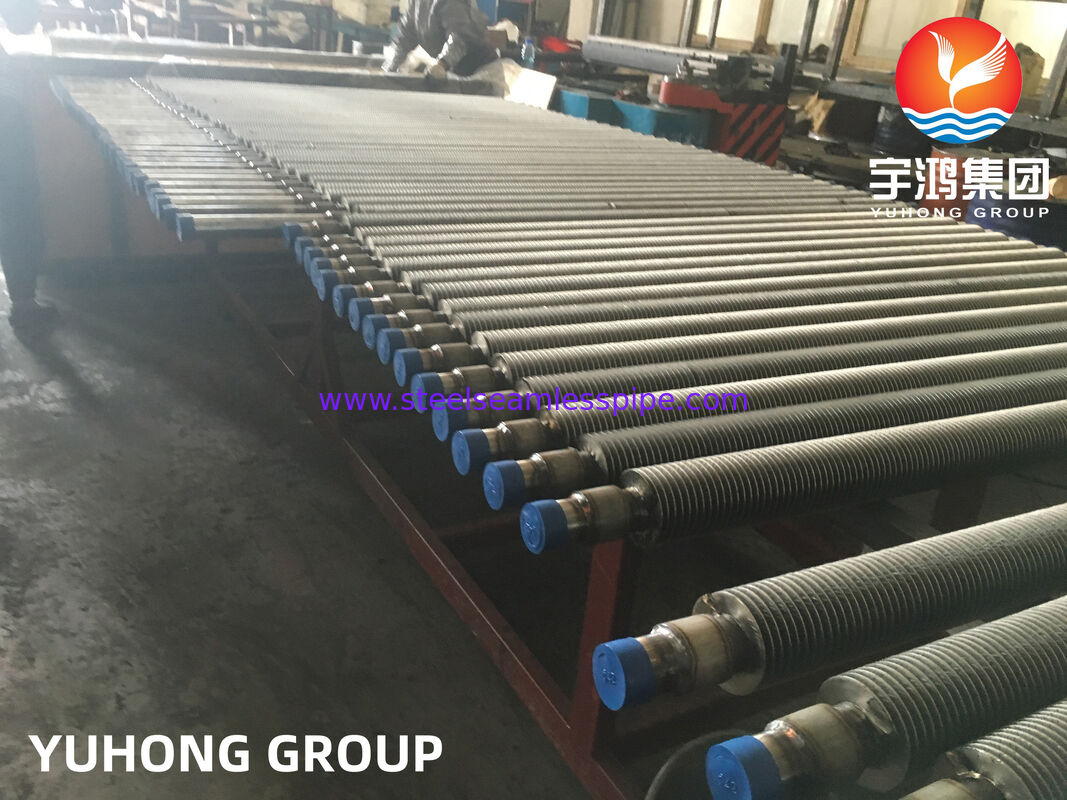

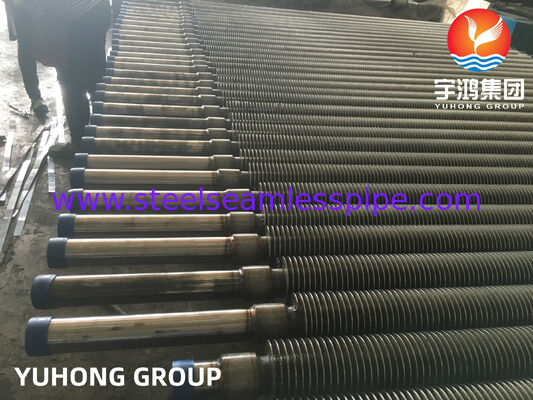

Tubes à nageoires sciées pour générateurs de vapeur à récupération de chaleur (ASME SA213 T12)

Tubes à ailettes soudés à haute fréquence (HFW) fabriqués à partir deASME SA213 T12 (acier allié 1Cr-0,5Mo)sont largement utilisés dans les systèmes de transfert de chaleur à moyenne et haute température. Cette qualité de matériau offre un excellent équilibre entre conductivité thermique, résistance mécanique et résistance à l'oxydation, ce qui la rend adaptée aux chaudières, aux économiseurs et aux équipements industriels de récupération de chaleur.

Le processus de soudage par résistance à haute fréquence garantit une liaison métallurgique continue entre l'ailette et le tube de base, offrant une efficacité de transfert de chaleur supérieure et une fiabilité opérationnelle à long terme, même sous des charges thermiques cycliques.

• Type de produit :Tube à ailettes soudées haute fréquence
• Matériau de base :ASME SA213 T12 (acier allié Cr-Mo)
• Matériau des ailerons :Acier au carbone/acier allié (application adaptée)
• Type d'aileron :Aileron à bande hélicoïdale continue
• Méthode de fabrication :Soudage par résistance haute fréquence (HFW)

Conçus pour répondre à diverses exigences d'ingénierie et de conception thermique, nos tubes à ailettes sont disponibles dans une large gamme de spécifications :

• Diamètre extérieur (OD) :19,05 mm – 76,2 mm (3/4" – 3")
• Épaisseur de paroi :2,0 mm – 8,0 mm
• Longueur:Jusqu'à 12 000 mm ou longueurs personnalisées disponibles

• Hauteur des ailerons :8mm – 25mm
• Épaisseur des ailerons :0,8 mm – 2,5 mm
• Pas d'aileron :2 mm – 5 mm réglable
• Densité des ailerons :Personnalisé en fonction des exigences thermiques et de chute de pression

Principales caractéristiques métallurgiques :

• Composition équilibrée Cr-Mo pour une résistance modérée à haute température
• Bonne résistance à l'oxydation et au tartre
• Microstructure stable après traitement thermique

Le matériau est généralement fourni dans un état normalisé et revenu pour garantir des performances mécaniques uniformes et une résistance au fluage améliorée.

Pour garantir une qualité constante et le respect des normes ASME, chaque tube à ailettes est soumis à une inspection rigoureuse :

• Contrôle du diamètre extérieur, de l'épaisseur de paroi et de la rectitude

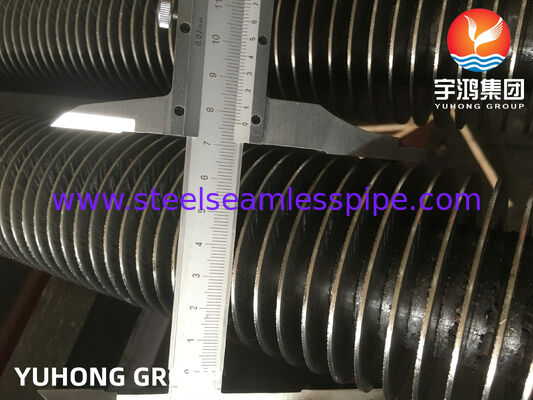

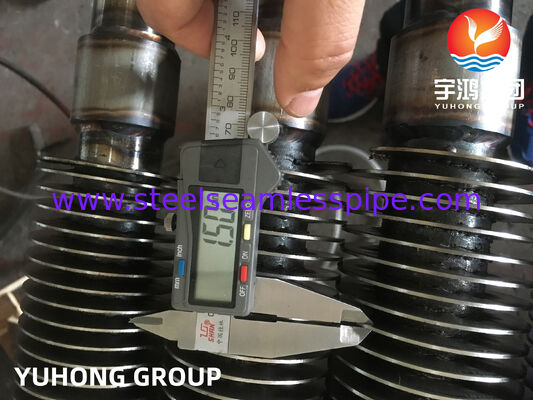

• Vérification de la hauteur, du pas et de l'alignement des ailerons

• Test par courants de Foucault (ECT) pour l'intégrité du tube de base
• Tests par ultrasons (UT) pour l'assurance qualité des soudures
• Contrôle visuel de la continuité des soudures des ailettes

• Tests 100 % hydrostatiques pour l'intégrité des fuites
• Tests pneumatiques en option pour des applications spécifiques

• PMI (identification positive des matériaux)
• Analyse spectrochimique pour la traçabilité thermique
• Certification selon les exigences ASME SA213

Les tubes à ailettes soudés haute fréquence SA213 T12 sont couramment utilisés dans :

• Économiseurs de chaudière
• Systèmes de récupération de chaleur industrielle
• Centrales de production d'électricité
• Réchauffeurs et échangeurs de raffinerie
• Unités de récupération de chaleur perdue (WHRU)
• Systèmes de chauffage de processus dans les usines pétrochimiques

• Excellente efficacité de transfert de chaleur grâce à une forte liaison des ailettes
• Solution économique pour les applications à moyenne température
• Haute stabilité structurelle sous cyclage thermique
• Durée de vie prolongée avec des besoins de maintenance minimes
• Personnalisation flexible pour l’optimisation de la conception thermique et mécanique
