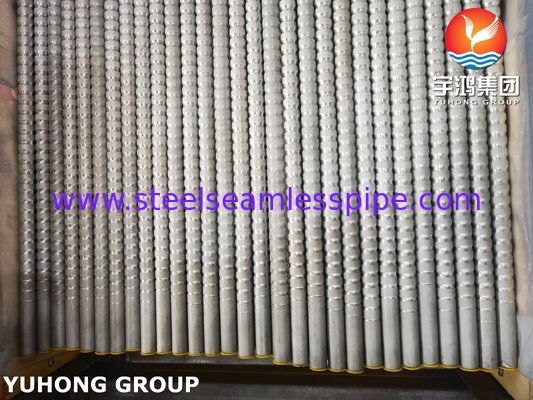

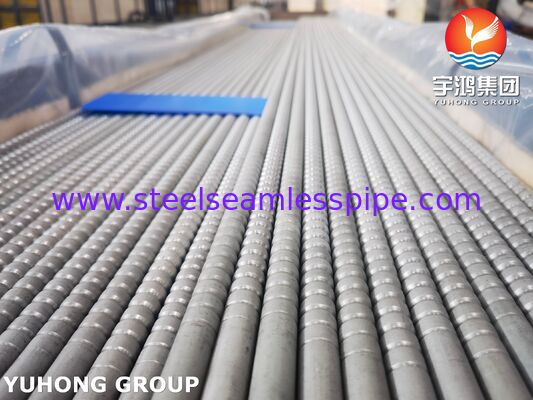

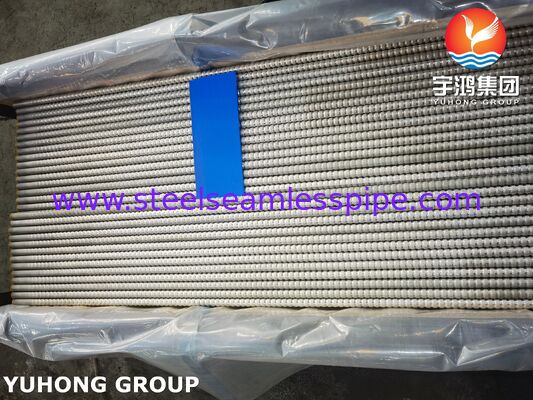

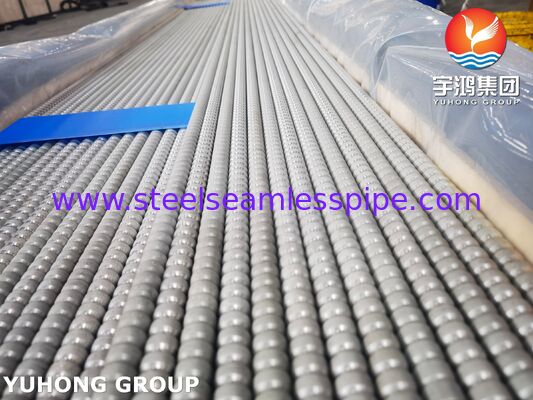

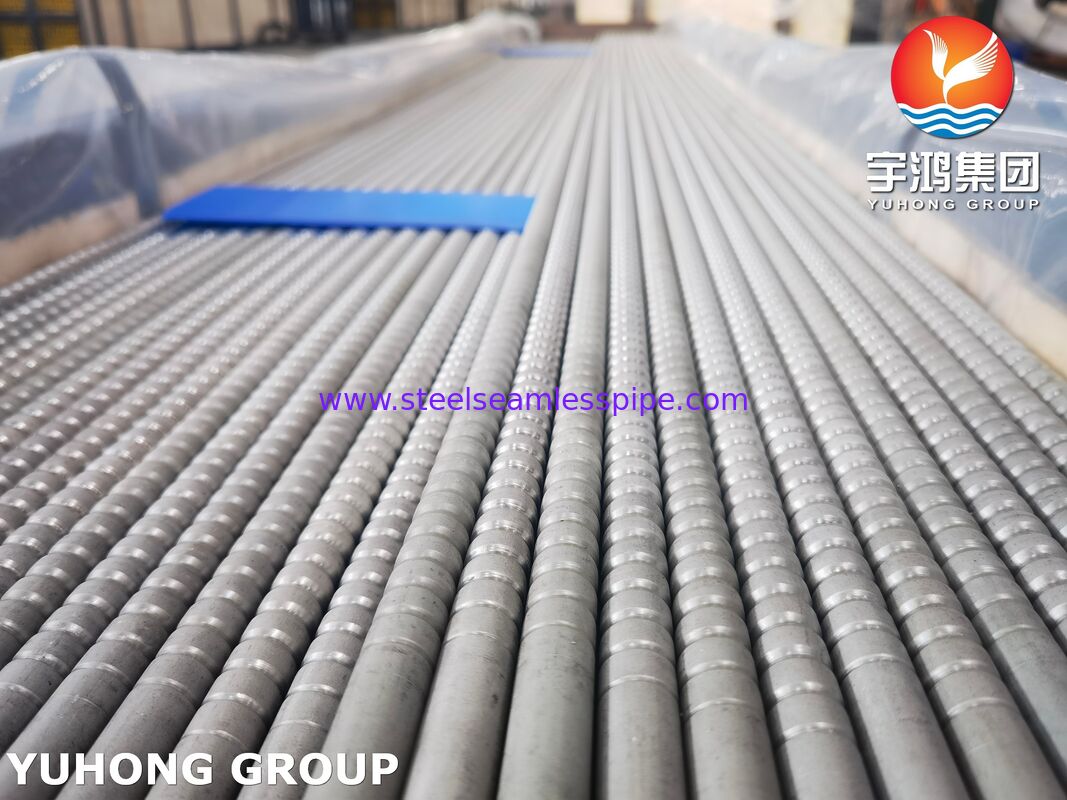

Tubes ondulés pour condenseurs – ASTM A269 TP316L
Présentation du produit
Tubes ondulés ASTM A269 TP316L pour condenseurssont des tubes de transfert de chaleur en acier inoxydable conçus pour améliorer les performances thermiques grâce à un profil de tube ondulé spécialement formé. Fabriqué à partir de matériaux à faible teneur en carboneAcier inoxydable austénitique TP316L, ces tubes combinent des caractéristiques de transfert de chaleur améliorées avec une forte résistance à la corrosion, en particulier dans les applications impliquant l'humidité, les chlorures, les produits chimiques de traitement et les fluides de refroidissement contaminés.
L'ondulation crée un modèle d'écoulement turbulent par rapport à un tube lisse conventionnel. Cela peut augmenter le mélange des fluides au niveau de la paroi du tube, améliorer l'efficacité du transfert de chaleur et permettre une conception d'échangeur de chaleur ou de condenseur plus compacte lorsqu'elle est correctement conçue pour les conditions de fonctionnement.
Le TP316L contient du molybdène et a une faible teneur en carbone, offrant une résistance améliorée à la corrosion localisée par rapport à l'acier inoxydable 304L conventionnel dans de nombreux environnements de service. La qualité est donc particulièrement adaptée pourcondenseurs industriels, condenseurs de procédés chimiques, systèmes de refroidissement marins, équipements de réfrigération et autres applications de transfert de chaleur sensibles à la corrosion.
ASTM A269/A269M couvre les tubes en acier inoxydable austénitique sans soudure et soudés d'épaisseur de paroi nominale et exige que le matériau soit fourni dans l'état traité thermiquement. La norme comprend également des essais mécaniques et des essais électriques non destructifs ou des essais hydrostatiques.
Principales fonctionnalités
- Matériel:ASTM A269 TP316L/UNS S31603
- Type de tube :Tube de transfert de chaleur ondulé
- Fabrication:Tube sans soudure ou soudé, selon la conception et les spécifications
- Traitement thermique :Solution recuite/traitée thermiquement
- Excellente résistance à la corrosion
- Résistance améliorée aux piqûres liées aux chlorures par rapport au standard 304L
- Performances améliorées en matière de turbulence et de transfert de chaleur
- Convient pour le service de condenseur et d'échangeur de chaleur
- Bonne soudabilité et formabilité
- Convient à la géométrie d'ondulation personnalisée
- Disponible en longueurs droites ou autres configurations selon les exigences du projet
Applications typiques
Les tubes ondulés ASTM A269 TP316L sont particulièrement adaptés pour :
1. Condenseurs industriels
Ces tubes peuvent être utilisés dans des condenseurs où la vapeur de procédé doit être convertie en liquide par échange thermique indirect. L'ondulation favorise la turbulence des fluides et peut contribuer à améliorer le transfert de chaleur.
Les applications typiques incluent :
- Condenseurs de processus
- Condenseurs chimiques
- Condenseurs pétrochimiques
- Condenseurs de solvant
- Condenseurs de vapeur
- Condenseurs de produits
2. Échangeurs de chaleur chimiques et pétrochimiques
Le TP316L est fréquemment sélectionné pour les équipements de transfert de chaleur exposés à des environnements de processus corrosifs. La combinaison d’une faible teneur en carbone et de molybdène le rend adapté à de nombreuses tâches de traitement chimique.
3. Refroidissement marin et lié à l'eau de mer
Le 316L est souvent envisagé pour les équipements de refroidissement exposés aux environnements marins ou à l’eau contenant du chlorure. Cependant, le service réel de l'eau de mer doit être évalué avec soin car le 316L n'est pas à l'abri de la corrosion localisée dans des conditions sévères de chlorure.
4. Condenseurs de réfrigération et de CVC
Les tubes ondulés peuvent être utilisés dans les systèmes de réfrigération et de refroidissement industriels où un transfert de chaleur amélioré et un équipement compact sont souhaitables.
5. Transformation des aliments, des boissons et des produits pharmaceutiques
La construction en acier inoxydable résistant à la corrosion et la surface nettoyable rendent le TP316L adapté à certaines applications de transfert de chaleur hygiéniques, sous réserve de la finition de surface et de la conception sanitaire requises.
6. Équipement de dessalement et de traitement de l’eau
Les tubes peuvent être envisagés pour certaines applications de transfert de chaleur de traitement de l'eau et de dessalement où la chimie du fluide est compatible avec le 316L.
Spécifications standards
| Article |
Spécification typique |
| Produit |
Tubes ondulés pour condensateurs |
| Matériel |
ASTM A269 TP316L |
| UNS |
S31603 |
| Type de tube |
Sans soudure/soudé |
| État de fabrication |
Traité thermiquement |
| Forme de tube |
Ondulé |
| Diamètre extérieur |
Env. 6,35-127 mm |
| Épaisseur de paroi |
Env. 0,5 à 8,0 mm |
| Longueur standard |
3 000 à 12 000 millimètres |
| Surface |
Recuit, décapé, recuit brillant ou personnalisé |
| Condition de fin |
Extrémité simple/extrémité coupée/personnalisée |
| Inspection |
Dimensionnel, visuel, chimique, mécanique et CND |
| Attestation |
EN 10204 3.1 / 3.2 disponible sur demande |
La spécification ASTM couvre généralement les tubes avec des épaisseurs de paroi nominales d'environ0,020 po (0,51 mm) et plus, tandis que les tailles réelles fournies dans le commerce peuvent varier en fonction de la capacité de fabrication et des exigences d'achat.
Dimensions typiques des tubes
Les dimensions courantes des tubes du condenseur peuvent inclure :
- 9,52 × 0,5 mm
- 12,7 × 0,6 mm
- 15,88 × 0,8 mm
- 19,05 × 1,0 mm
- 25,4 × 1,2 mm
- 31,75 × 1,5 mm
- 38,1 × 1,5-2,0 mm
- 50,8 × 1,5-2,5 mm
- 63,5 × 2,0-3,0 mm
- Autres dimensions selon la conception du condenseur
Important:Il s’agit de plages de fabrication typiques plutôt que de dimensions ASTM A269 obligatoires. Le diamètre extérieur final, l'épaisseur de paroi, le pas d'ondulation, la profondeur d'ondulation, la longueur et les tolérances doivent être confirmés par rapport au dessin de l'échangeur de chaleur ou aux spécifications d'achat du client.
Conception d'ondulation
Le profil ondulé est conçu en fonction du devoir de transfert de chaleur et de la chute de pression requis.
Les paramètres de conception typiques comprennent :
- Pas d'ondulation
- Profondeur d'ondulation
- Diamètre extérieur du tube
- Épaisseur de paroi du tube
- Longueur ondulée
- Zone de flux interne
- Zone de transfert de chaleur externe
- Chute de pression côté tube
L'ondulation peut générer un flux secondaire et un plus grand mélange de fluides, augmentant potentiellement le coefficient de transfert de chaleur par rapport à un tube lisse. La conception finale doit donc équilibreramélioration du transfert de chaleur, chute de pression, caractéristiques d'encrassement, résistance mécanique et fabricabilité.
Pour les projets de condenseurs, nous pouvons personnaliser la géométrie ondulée selon :
- Charge thermique
- Fluide de condensation
- Température de l'eau de refroidissement
- Pression de conception
- Température de conception
- Débit
- Chute de pression admissible
- Facteur d'encrassement
- Disposition des plaques tubulaires
Composition chimique ASTM A269 TP316L
Les exigences chimiques typiques pour ASTM A269 TP316L sont :
| Élément |
Exigence, % en poids |
| Carbone (C) |
≤ 0,035 |
| Manganèse (Mn) |
≤ 2,00 |
| Silicium (Si) |
≤ 1,00 |
| Phosphore (P) |
≤ 0,045 |
| Soufre (S) |
≤ 0,030 |
| Chrome (Cr) |
16,0-18,0 |
| Nickel (Ni) |
10,0-15,0 |
| Molybdène (Mo) |
2,0-3,0 |
| Fer (Fe) |
Équilibre |
Ces limites sont conformes aux exigences de qualité ASTM A269 TP316L. Pour les tubes de petit diamètre ou à paroi légère nécessitant de nombreuses passes d'étirage, la norme ASTM A269 inclut une disposition spécifique en matière de carbone.
LeTeneur en molybdène de 2 à 3 %est une caractéristique importante du TP316L car il améliore la résistance à la corrosion localisée dans de nombreux environnements contenant des chlorures.
Propriétés mécaniques
Les exigences mécaniques minimales typiques pour les tubes ASTM A269 TP316L comprennent :
| Propriété |
Exigence minimale/maximale |
| Résistance à la traction |
≥ 485 MPa |
| Limite d'élasticité, décalage de 0,2 % |
≥ 170 MPa |
| Élongation |
≥35% |
| Dureté |
≤ 90 HRB / environ 192 HBW |
La nuance TP316L à faible teneur en carbone offre de bonnes caractéristiques de ductilité et de formage tout en conservant la résistance à la corrosion attendue de la famille d'aciers inoxydables 316.
Processus de fabrication
Notre itinéraire de fabrication typique pour les tubes de condenseur ondulés TP316L comprend :
Sélection des matières premières → Formage de tubes → Soudage/Traitement sans soudure → Traitement thermique → Traitement de surface → Formage d'ondulation → Dimensionnement → Découpe → Inspection → Nettoyage → Emballage
Pour les tubes soudés, le cordon de soudure est soigneusement contrôlé avant que le tube ne subisse des opérations ultérieures de formage et d'ondulation.
Le processus d'ondulation est contrôlé pour maintenir une cohérence :
- Pas d'ondulation
- Profondeur d'ondulation
- Diamètre du tube
- Intégrité du mur
- Rectitude
- Qualité des surfaces
Un traitement thermique de mise en solution est utilisé pour obtenir l'état métallurgique requis et la résistance à la corrosion du tube en acier inoxydable.
Tests et inspections
Le contrôle qualité est effectué conformément à la norme ASTM A269 et aux spécifications d'achat applicables.
1. Analyse chimique
L'identification positive du matériau et l'analyse chimique vérifient la composition du TP316L, notamment :
Un certificat d'essai en usine peut être fourni avec l'envoi.
2. Essai de traction
Les tests de traction vérifient :
- Résistance à la traction
- Limite d'élasticité
- Élongation
Les exigences mécaniques sont vérifiées par rapport aux exigences de qualité ASTM A269 applicables.
3. Test de dureté
Les tests de dureté confirment que le tube fini reste dans la limite de dureté spécifiée.
4. Test hydrostatique
Des tests hydrostatiques peuvent être effectués pour vérifier l’intégrité de la pression et détecter les fuites.
ASTM A269 exige que chaque tube soit soumis à un test électrique non destructif ou à un test hydrostatique, sous réserve des exigences applicables et des conditions de commande.
5. Courants de Foucault/Tests électromagnétiques
L'examen par courants de Foucault peut être utilisé comme méthode non destructive pour détecter les discontinuités dans les tubes en acier inoxydable. ASTM E426 fournit une pratique pour l'examen électromagnétique des produits tubulaires sans soudure et soudés fabriqués à partir d'aciers inoxydables austénitiques et d'alliages similaires.
6. Test d'aplatissement
Pour les tubes soudés applicables, l’inspection d’aplatissement/aplatissement inversé peut être utilisée pour évaluer l’intégrité du tube et de la soudure.
7. Essai de torchage
Le cas échéant, les tests d'évasement évaluent la ductilité et la qualité de formage du tube.
8. Contrôle dimensionnel
Chaque lot de production peut être contrôlé pour :
- Diamètre extérieur
- Épaisseur de paroi
- Pas d'ondulation
- Profondeur d'ondulation
- Longueur
- Rectitude
- Condition de fin
9. Inspection visuelle
La surface du tube est inspectée pour :
- Fissures
- Rayures
- Fosses
- Défauts de surface
- Dommages aux ondulations
- Anomalies de soudage
10. Inspection PMI
Une identification positive du matériau peut être fournie pour les projets nécessitant une vérification supplémentaire du matériau TP316L.
Finition de surface
Les conditions de surface disponibles peuvent inclure :
- Recuit et mariné
- Recuit brillant
- Poli mécaniquement
- Électropoli
- Finition de surface personnalisée
Pour les applications de condenseur et de process, l'état de surface approprié doit être sélectionné en fonction du fluide, de la méthode de nettoyage, de la tendance à l'encrassement et des exigences d'hygiène.
Avantages des tubes ondulés ASTM A269 TP316L
Transfert de chaleur amélioré
La géométrie ondulée favorise les turbulences et le mélange des fluides, ce qui peut améliorer les performances de transfert de chaleur.
Résistance à la corrosion
Le TP316L offre une meilleure résistance à de nombreux environnements corrosifs que l'acier inoxydable 304/304L conventionnel.
Qualité à faible teneur en carbone
La faible teneur en carbone contribue à réduire le risque de sensibilisation et de corrosion intergranulaire associée après soudage ou exposition thermique.
Conception compacte d'échangeur de chaleur
Un transfert de chaleur amélioré peut potentiellement permettre aux concepteurs d'atteindre la fonction thermique requise avec une surface de transfert de chaleur plus compacte.
Bonne formabilité
Le TP316L offre une bonne ductilité, ce qui le rend adapté aux processus de formage de tubes et d'ondulation.
Construction personnalisable
Les dimensions des tubes et les paramètres d'ondulation peuvent être fabriqués selon les exigences de conception du condenseur.
Pourquoi choisir nos tubes ondulés ASTM A269 TP316L ?
Nous fabriquons des tubes de transfert de chaleur ondulés en mettant l'accent surcohérence dimensionnelle, intégrité des tubes, résistance à la corrosion et performances de transfert de chaleur fiables.
Notre capacité de production prend en charge les éléments suivants :
- Diamètre du tube
- Épaisseur de paroi
- Pas d'ondulation
- Profondeur d'ondulation
- Longueur du tube
- Finition superficielle
- Fin de la préparation
- Exigences de test
- Certification des matériaux
Pour les fabricants de condenseurs et les entrepreneurs EPC, nous pouvons fabriquer des tubes selon les dessins du client, les spécifications techniques et les exigences ASTM applicables.
Industries typiques :traitement chimique, pétrochimie, pétrole et gaz, réfrigération, CVC, ingénierie maritime, traitement de l'eau, dessalement, transformation des aliments, transformation pharmaceutique et récupération de chaleur industrielle.
Résumé du produit
Tubes ondulés pour condenseurs – ASTM A269 TP316Lfournir une combinaison decaractéristiques de transfert de chaleur améliorées, résistance à la corrosion, construction en acier inoxydable à faible teneur en carbone et géométrie ondulée personnalisable.
Ils sont particulièrement adaptés aux applications de condenseurs et d'échangeurs de chaleur où les tubes lisses conventionnels peuvent ne pas offrir l'équilibre souhaité entre performances thermiques, compacité de l'équipement et résistance à la corrosion.
Pour les applications exigeantes, les dimensions des tubes et la géométrie de l'ondulation doivent être sélectionnées sur la base de la conception thermique et mécanique complète plutôt que sur la seule taille du tube.
