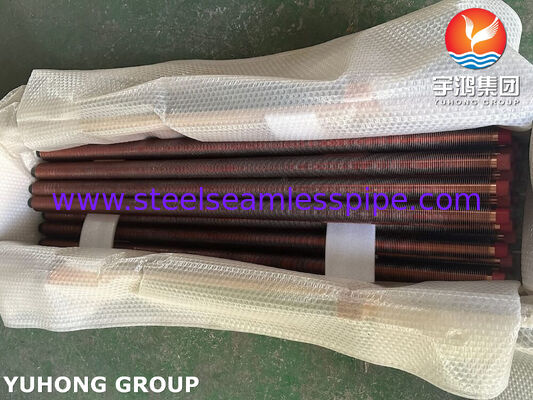

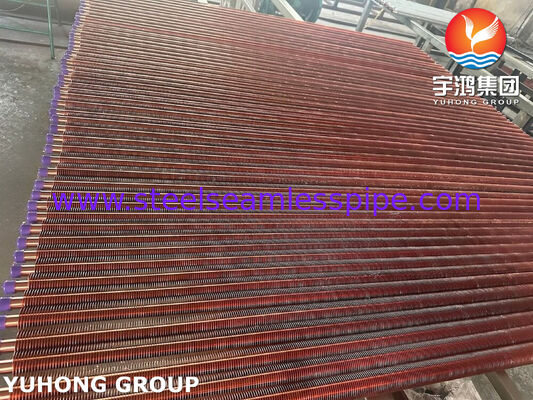

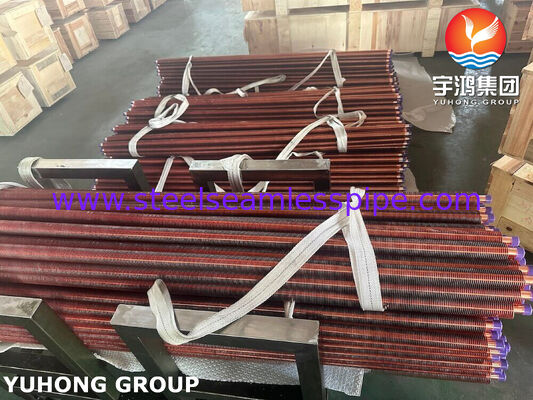

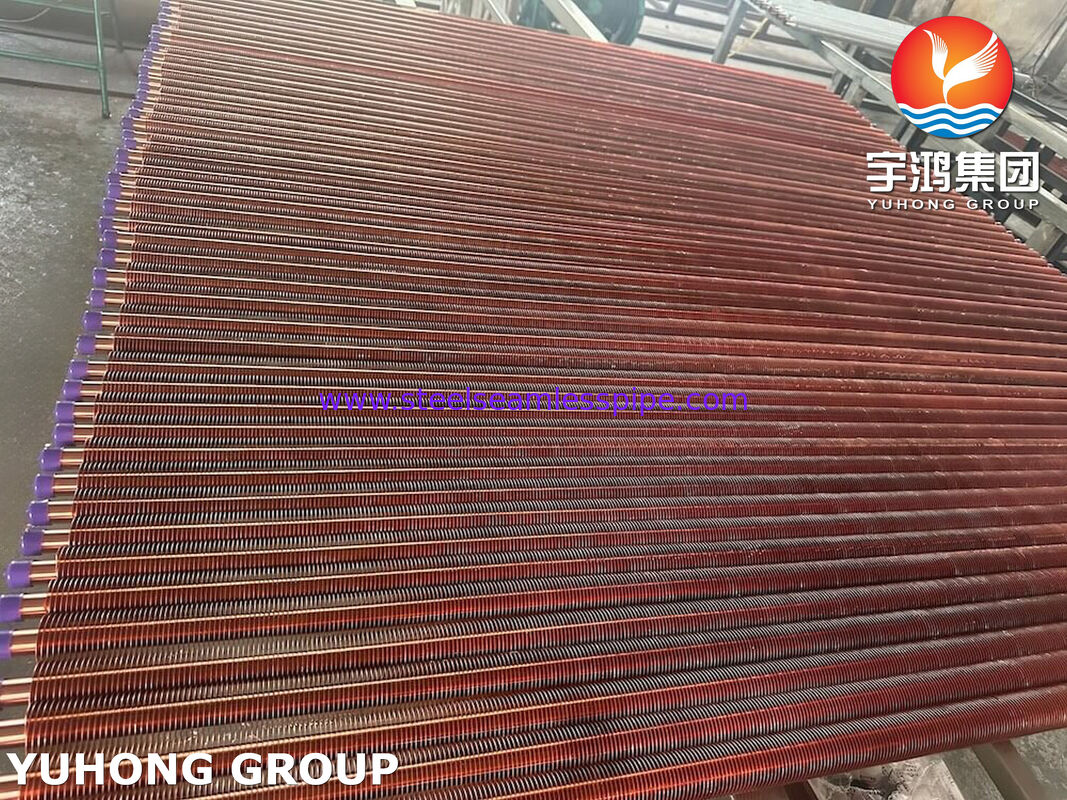

Tubes à ailettes extrudés ASTM B111 C68700 pour échangeurs de chaleur

Les tubes extrudés à nageoires fabriqués en laiton d'aluminium ASTM B111 C68700 sont conçus pour les équipements de transfert de chaleur nécessitant un tube en alliage de cuivre avec une bonne conductivité thermique, une résistance mécanique,et résistance à la corrosion dans des environnements de service d'eau bien sélectionnés.

C68700, également connu sous le nom de laiton d'aluminium, est un alliage cuivre-zinc contenant de l'aluminium et un arsenic contrôlé.La norme ASTM B111/B111M couvre les tubes sans soudure en cuivre et en alliage de cuivre destinés aux condensateurs, évaporateurs et échangeurs de chaleur, y compris UNS C68700.

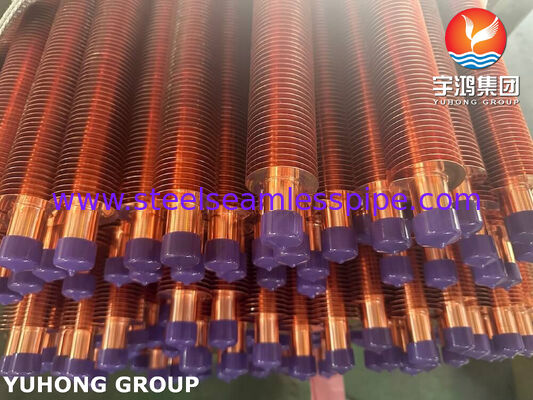

Dans un ensemble de tubes à nageoires extrudées, une housse extérieure à nageoires est étendue mécaniquement sur le tube de base pour créer un contact étroit entre les deux composants.Les nageoires augmentent la surface extérieure de transfert de chaleur, améliorant l'échange de chaleur avec l'air environnant ou un autre fluide, selon la conception de l'équipement.

Clarification des spécifications: l'ASTM B111 s'applique au tube de base C68700. Le matériau de la nageoire, le procédé d'extrusion ou de dilatation, la géométrie de la nageoire et les tolérances de montage fini doivent être spécifiés séparément..Si le produit destiné utilise un tube de base C68700 avec un manchon à nageoires en aluminium extrudé, la qualité de l'alliage d'aluminium doit également être indiquée.

• Surface de transfert de chaleur améliorée: les nageoires extrudées augmentent la surface extérieure disponible pour l'échange de chaleur.

• Tubes de base en alliage de cuivre: C68700 offre une combinaison utile de résistance et de résistance à la corrosion pour des services de condensation et d'échangeur de chaleur appropriés.

• Contact mécanique de la nageoire avec le tube: un ajustement d'interférence correctement fabriqué aide à soutenir le contact thermique entre le tube de base et le manchon de la nageoire.

• Configurations spécifiques à l'application: les dimensions du tube, la hauteur de la nageoire, l'envergure et la longueur peuvent être personnalisées selon les dessins approuvés.

• Traçabilité du matériau: des certificats de tubes de base et des documents d'inspection peuvent être fournis selon les exigences du projet.

Les dimensions définitives dépendent de la conception de l'échangeur de chaleur, de la charge de transfert de chaleur requise, du matériau des nageoires et des dessins du client.

Important: il s'agit de gammes de fabrication indicatives et non des exigences dimensionnelles imposées par l'ASTM B111.tandis que les limites de dimension et les tolérances réelles doivent être vérifiées par rapport à la forme du produit sélectionné et à l'édition standard applicable.

Pour sélectionner la configuration appropriée, spécifier:

• Diamètre extérieur du tube de base et épaisseur de paroi.

• Longueur totale du tube et longueur des nageoires.

• L'alliage des nageoires, la hauteur des nageoires, l'épaisseur et la hauteur.

• Critères de contact ou de liaison requis entre les nageoires et les tubes.

• Température de fonctionnement, pression, composition du fluide et milieu de refroidissement.

• Tests d'inspection requis, certificats de matériaux et quantité.

C68700 est un alliage d'acier d'aluminium. Le cuivre constitue le constituant principal, le zinc constitue l'équilibre, et l'aluminium et l'arsenic sont des additifs d'alliage importants.La composition soutient la résistance et la résistance à la corrosion de l'alliage dans des environnements d'échangeur de chaleur appropriés.

Ces limites décrivent l'alliage de base C68700.Le certificat de matériau et l'édition applicable de l'ASTM B111/B111M devraient régir l'acceptation.

Les propriétés mécaniques dépendent de la température du tube, de l'état de fabrication et des exigences applicables du produit.le cahier des charges d'achat et l'édition ASTM B111/B111M applicable devraient déterminer les limites d'acceptation finales.

*Value indicative indiquée pour le tube C68700 recuit; confirmer les exigences spécifiques de température applicables avant de les publier en tant que valeurs d'acceptation garanties.

La température du tube est importante car les conditions de recuit, de traction légère et de traction dure peuvent avoir une résistance et une ductilité différentes.L'assemblage fini à nageoires doit également satisfaire aux tolérances dimensionnelles et aux exigences de contact nageoire-tube spécifiées..

L'assurance qualité doit vérifier à la fois le tube de base C68700 et l'ensemble fini de tubes à nageoires extrudées.Le plan d'inspection doit distinguer les essais exigés par l'ASTM B111/B111M des contrôles supplémentaires spécifiés pour le produit à nageoires..

La norme ASTM B111/B111M comprend les prescriptions relatives aux essais mécaniques et d'expansion applicables, aux essais de contraintes résiduelles et aux essais de pression ou de non-destruction spécifiés.Tous les tests énumérés ne s'appliquent pas nécessairement à toutes les commandes; les exigences d'édition standard et d'achat applicables déterminent la portée des essais.

En fonction des besoins du projet, les documents suivants peuvent être fournis:

• Certificat d'essai des matériaux pour le tube de base C68700.

• Composition chimique et rapports d'essais mécaniques.

• Les dossiers d'inspection dimensionnelle.

• Éddy-current, hydrostatique ou autres enregistrements de test requis.

• Les rapports de certification du matériau fini et d'inspection du produit fini.

• Traçabilité par numéro de chaleur et dossiers d'inspection des emballages.

• Rapports d'inspection de tiers lorsque cela est exigé par contrat.

C68700 est principalement un condensateur et un échangeur de chaleur.et du matériau des nageoires.

• Condensateurs et évaporateurs: pour les services de transfert de chaleur compatibles nécessitant des tubes en alliage de cuivre.

• Échangeurs de chaleur industriels: pour certaines applications de chauffage et de refroidissement par processus.

• Équipement de transfert de chaleur refroidi à l'eau: lorsque la composition chimique de l'eau et les conditions de fonctionnement sont appropriées pour le laiton en aluminium.

• Ensembles de tubes à nageoires spécialisés: lorsque la conception thermique bénéficie d'une surface externe accrue et que la combinaison tube-nageoire est conçue pour le service.

Pour l'eau de mer ou d'autres milieux de refroidissement agressifs, confirmer l'adéquation à la corrosion avec le concepteur de l'équipement.

Nos tubes à nageoires extrudées peuvent être fabriqués selon les dessins des clients et les exigences spécifiques du projet, en accordant une attention particulière à la traçabilité de l'alliage, à la consistance dimensionnelle et à la qualité du produit fini.

• Alliage de base spécifié: cuivre d'aluminium C68700 fabriqué selon les prescriptions convenues de l'ASTM B111.

• Géométrie des nageoires personnalisée: hauteur, hauteur, épaisseur et longueur des nageoires adaptées à la conception thermique.

• Montage contrôlé: le contact de la nageoire avec le tube et la qualité dimensionnelle sont vérifiés selon le plan d'inspection convenu.

• Documentation de qualité: certificats de matériaux et rapports d'inspection disponibles conformément aux exigences contractuelles.

• Fourniture axée sur le projet: longueur personnalisée, préparation finale, emballage et documentation pour les projets d'échangeurs de chaleur industriels.
