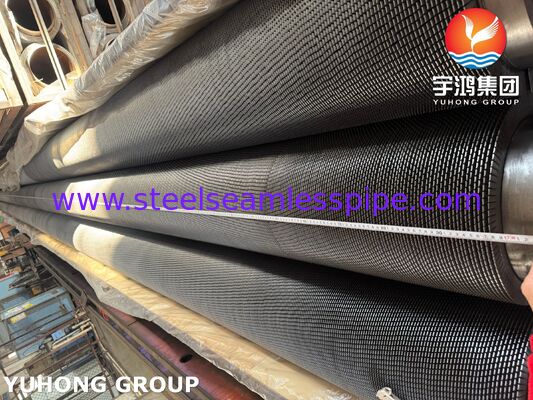

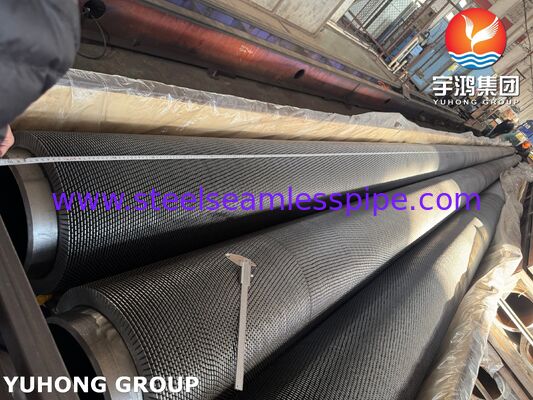

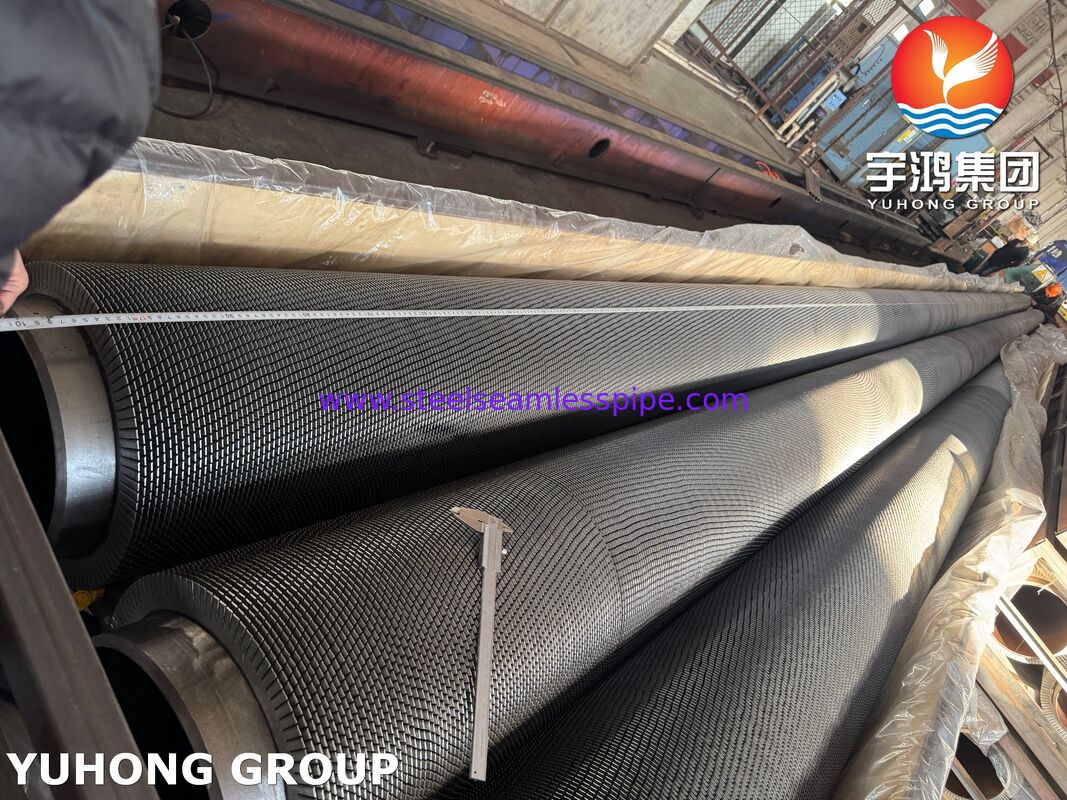

Tubes à ailettes dentelées ASTM A335 P22 pour économiseurs HRSG

Tubes à ailettes dentelées ASTM A335 P22 pour économiseurs HRSG

  • Tubes à ailettes dentelées ASTM A335 P22 pour économiseurs HRSG
  • Tubes à ailettes dentelées ASTM A335 P22 pour économiseurs HRSG
  • Tubes à ailettes dentelées ASTM A335 P22 pour économiseurs HRSG
  • Tubes à ailettes dentelées ASTM A335 P22 pour économiseurs HRSG
Tubes à ailettes dentelées ASTM A335 P22 pour économiseurs HRSG
Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: YUHONG
Certification: ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Numéro de modèle: N / A
Conditions de paiement et expédition:
Quantité de commande min: 500kg
Prix: To be discussed
Détails d'emballage: Caisse en contreplaqué ou caisse en bois à cadre en fer
Délai de livraison: 50-120 jours
Conditions de paiement: LC, T/T
Capacité d'approvisionnement: 5000 mètres/jour
Contact
Description de produit détaillée
Produit: Tube d'aileron dentelé Matériel: ASTM A335 P22
Application: Économiseur HRSG Emballer: Caisse en contreplaqué ou caisse en bois à cadre en fer
Mettre en évidence:

Tubes à nageoires ASTM A335 P22

,

tubes à nageoires dentelées économiseurs HRSG

,

Tubes à nageoires en alliage P22

Tubes à ailettes dentelées pour économiseurs HRSG – ASTM A335 P22

NotreTubes à ailettes dentelées pour économiseurs HRSGsont conçus pour la récupération de chaleur à haut rendement dans les centrales électriques à cycle combiné, les chaudières de récupération de chaleur perdue et autres systèmes de chaudières à haute température. Le tube de base est fabriqué à partir deASTM A335 P22, un acier allié au chrome-molybdène développé pour un service à haute température.

ASTM A335 P22 contient environ1,90 à 2,60 % de chrome et 0,87 à 1,13 % de molybdène, offrant une combinaison utile de résistance à haute température, de résistance à l'oxydation et de résistance à la dégradation dans les environnements de chaudière exigeants. L'ASTM spécifie A335 comme spécification de tuyaux en acier allié ferritique sans soudure pour un service à haute température.

La conception à ailettes dentelée augmente considérablement la surface externe de transfert de chaleur par rapport à un tube nu. Le profil des ailettes segmentées favorise également la turbulence des gaz, contribuant ainsi à améliorer le transfert de chaleur tout en maintenant un équilibre pratique entre performances thermiques, résistance à l'encrassement, poids et coût de fabrication.

Ces tubes sont particulièrement adaptés pourÉconomiseurs HRSG, où les gaz d'échappement chauds transfèrent l'énergie thermique résiduelle à l'eau d'alimentation de la chaudière avant que l'eau ne pénètre dans les sections à température plus élevée du système de génération de vapeur.

Principales fonctionnalités

  • Matériau du tube de base :ASTM A335 P22/ASME SA335 P22
  • Type de matériau :Acier allié chrome-molybdène
  • Type d'aileron :Aileron dentelé/segmenté
  • Application principale :Économiseurs HRSG
  • Autres applications :Chaudières de récupération de chaleur résiduelle, chaudières utilitaires, chaudières industrielles et systèmes de récupération de chaleur de raffinerie
  • Fabrication:Finissage par soudage contrôlé ou autre procédé de fabrication convenu
  • Capacité de service à haute température
  • Excellente amélioration du transfert de chaleur côté gaz
  • Bonne résistance mécanique à températures élevées
  • Convient aux environnements de production d'énergie exigeants
  • Diamètre de tube personnalisé, épaisseur de paroi, hauteur d'aileron, pas et longueur disponibles

Gamme de tailles typique

Les dimensions réelles doivent être sélectionnées en fonction de la conception thermique du HRSG, de la vitesse du gaz, de la chute de pression, de la pression côté tube et des exigences d'installation.

Article Gamme typique
Diamètre extérieur du tube de base 25,4 à 63,5 mm
Épaisseur de paroi du tube de base 2,5 à 8,0 mm
Hauteur totale des ailerons 10-25 mm
Épaisseur des ailerons 0,8 à 2,0 mm
Pas d'aileron 2,5 à 8,0 mm
Longueur du tube 3 000 à 18 000 millimètres
Densité des ailerons Environ 125 à 400 nageoires/m
Matériau du tube ASTM A335 P22
Matériau des ailerons Acier au carbone/acier faiblement allié ou matériau spécifié par le projet

Note:Il s’agit de gammes de fabrication représentatives plutôt que d’exigences dimensionnelles ASTM fixes. Les dimensions finales doivent être spécifiées en fonction de la conception thermique et mécanique de l'acheteur.

Composition chimique ASTM A335 P22

La composition suivante est basée sur les exigences ASTM A335 P22 :

Élément Exigence ASTM A335 P22, % en poids
Carbone (C) 0,05 à 0,15
Manganèse (Mn) 0,30-0,60
Phosphore (P) ≤ 0,025
Soufre (S) ≤ 0,025
Silicium (Si) ≤ 0,50
Chrome (Cr) 1,90-2,60
Molybdène (Mo) 0,87-1,13

Le système d’alliage chrome-molybdène est la principale raison pour laquelle le P22 est largement utilisé dans les chaudières à haute température et les équipements de récupération de chaleur.

Propriétés mécaniques

Les exigences mécaniques minimales typiques pour ASTM A335 P22 comprennent :

Propriété Exigence
Résistance à la traction ≥ 415 MPa
Limite d'élasticité ≥ 205 MPa
Élongation Selon les exigences applicables en matière d'échantillons et d'épaisseur de la norme ASTM A335
Dureté Selon les exigences ASTM A335 applicables

Pour les tuyaux P22 standard, la résistance à la traction minimale communément référencée est415 MPa (60 ksi)et la limite d'élasticité minimale est205 MPa (30 ksi). ASTM A335 établit également des exigences concernant la traction, la dureté et d'autres tests mécaniques.

Conception à ailerons dentelés

L'ailette dentelée est constituée d'une bande d'ailettes continue formée de coupes ou de fentes régulièrement espacées. Par rapport à une ailette continue et simple, cette configuration segmentée peut perturber la couche limite et augmenter la turbulence côté gaz.

Pour les économiseurs HRSG, la conception offre plusieurs avantages :

  • Zone de transfert de chaleur externe accrue
  • Transfert de chaleur amélioré côté gaz
  • Meilleur mélange du flux de gaz autour de la surface des ailettes
  • Résistance thermique continue réduite des ailettes
  • Bonne adéquation avec les équipements compacts de récupération de chaleur
  • Résistance pratique à la dilatation thermique et aux contraintes de fonctionnement
  • Optimisation flexible de la hauteur et du pas des ailettes en fonction des exigences de chute de pression côté gaz

La géométrie des ailettes peut être personnalisée pour différentes températures des gaz d'échappement HRSG, compositions de gaz, vitesses et chutes de pression admissibles.

Processus de fabrication

Nos tubes à ailettes dentelées peuvent être fabriqués selon un processus contrôlé de formation et de fixation des ailettes conçu pour maintenir une géométrie d'ailette cohérente et un contact tube à ailette fiable.

Les étapes de production typiques comprennent :

  1. Inspection du tube de base P22
  2. Préparation de la surface des tubes
  3. Préparation des bandes d'ailerons
  4. Formation de dentelures / segmentations
  5. Fixation des ailerons contrôlée
  6. Calibrage du pas et de la hauteur des ailerons
  7. Contrôle dimensionnel
  8. Nettoyage des surfaces
  9. Essais finaux de CND et de pression
  10. Marquage, conservation et emballage

Une attention particulière est accordée à la qualité de la fixation des ailettes, car un contact thermique fiable entre l'ailette et le tube est essentiel pour maintenir les performances de transfert de chaleur tout au long du fonctionnement à long terme du HRSG.

Inspection et tests

Le contrôle qualité peut inclure les inspections et les tests suivants conformément aux spécifications ASTM/ASME applicables, aux bons de commande et aux exigences du projet :

1. Analyse chimique

Une analyse thermique et/ou chimique du produit est effectuée pour vérifier la conformité avec la chimie P22 spécifiée.

2. Essai de traction

Les tests de traction vérifient la résistance à la traction, la limite d'élasticité et l'allongement requis du tube de base P22.

3. Test de dureté

Les tests de dureté sont effectués conformément aux exigences ASTM A335 applicables.

4. Test hydrostatique

ASTM A335 exige que chaque longueur de tuyau soit soumise à des essais hydrostatiques, sous réserve des dispositions de la spécification.

5. Contrôle non destructif

Selon les spécifications de la commande, les CND peuvent inclure :

  • Tests par ultrasons (UT)
  • Examen par courants de Foucault
  • Test de magnétoscopie (MT)
  • Ressuage (PT), le cas échéant
  • Examen de la fixation des soudures/ailettes

ASTM A335 exige un examen par une méthode d'examen non destructif applicable, la méthode et les limites de taille étant régies par les exigences pertinentes.

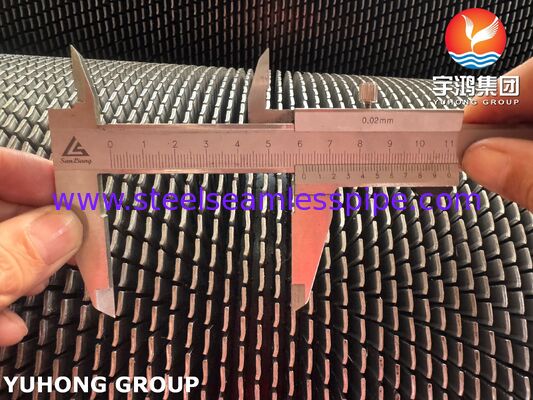

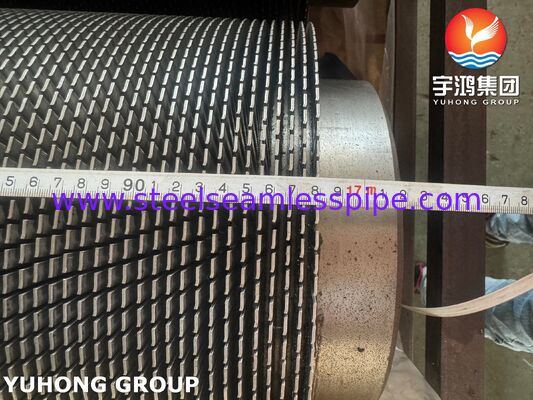

6. Contrôle dimensionnel

Les paramètres suivants sont vérifiés :

  • Diamètre extérieur du tube
  • Épaisseur de paroi du tube
  • Rectitude des tubes
  • Longueur du tube
  • Hauteur des ailerons
  • Épaisseur des ailettes
  • Pas d'aileron
  • Densité des nageoires
  • Fixation ailette au tube
  • Diamètre total des ailettes

7. Inspection visuelle et de surface

Les surfaces des tubes et des ailettes sont inspectées pour détecter les fissures, l'oxydation excessive, les dommages mécaniques, la fixation incomplète des ailettes et autres défauts de fabrication.

Applications

Économiseurs HRSG

Leapplication principalede ces tubes à ailettes dentelées P22 est la section économiseur deGénérateurs de vapeur à récupération de chaleur (HRSG).

Dans une centrale électrique à cycle combiné, l'économiseur récupère l'énergie des gaz chauds sortant du chemin d'échappement/récupération de chaleur de la turbine à gaz et l'utilise pour préchauffer l'eau d'alimentation de la chaudière. Cela réduit l'énergie requise dans les étapes ultérieures de génération de vapeur et contribue à améliorer l'efficacité globale de l'usine.

Chaudières de récupération de chaleur résiduelle

Ils conviennent également aux systèmes de récupération de chaleur industrielle où les gaz d'échappement à haute température sont disponibles à partir de :

  • Turbines à gaz
  • Fours de transformation
  • Unités de raffinerie
  • Usines pétrochimiques
  • Équipement de production d'acier
  • Systèmes de combustion industriels

Chaudières utilitaires et industrielles

Des tubes à ailettes dentelées P22 peuvent également être spécifiés pour certaines sections d'économiseur et de récupération de chaleur des chaudières conventionnelles où les conditions de température, de pression et de conception sont appropriées.

Pourquoi choisir la norme ASTM A335 P22 ?

Le P22 est un choix pratique pour les services exigeants à haute température, car sa composition en alliage chrome-molybdène offre de meilleures performances à température élevée que les matériaux de tube en acier au carbone ordinaires.

Sa combinaison de :

  • Résistance à haute température
  • Résistance à l'oxydation assistée par le chrome
  • Performances à haute température améliorées par le molybdène
  • Bonne soudabilité selon des procédures appropriées
  • Compatibilité avec les applications de chaudière et de récupération de chaleur

le rend bien adapté aux conceptions d’économiseurs HRSG.

Normes applicables

Selon les spécifications du projet, nos tubes à ailettes dentelées peuvent être fournis en référence à :

  • ASTM A335 / A335M – P22
  • ASME SA335 – P22
  • Exigences applicables du code ASME sur les chaudières et les appareils sous pression
  • Spécifications de fabrication du HRSG spécifiques au projet
  • Dessins et plans d'inspection approuvés par le client

ASTM A335 couvre spécifiquement les tuyaux en acier allié ferritique sans soudure destinés à un service à haute température et comprend des exigences concernant la composition chimique, les propriétés de traction, la dureté, les essais hydrostatiques et l'examen non destructif.

Fabrication sur mesure

Nous pouvons fabriquer des tubes à ailettes dentelées P22 selon les dessins du client ou les exigences de conception thermique, y compris personnalisés :

  • Diamètre extérieur du tube et épaisseur de paroi
  • Longueur du tube
  • Hauteur des ailerons
  • Pas d'aileron
  • Épaisseur des ailettes
  • Densité des nageoires
  • Matériau des ailerons
  • Méthode de fixation des ailerons
  • Extrémités nues
  • Configuration de cintrage de tubes
  • Exigences d’inspection et d’essai
  • Emballage et marquage

Pour les projets HRSG, la fourniture dudimensions du tube et géométrie des ailettes ainsi que la température du gaz requise, la pression côté tube, la vitesse du gaz et la chute de pression admissiblepermet d'optimiser la conception du tube à ailettes pour le fonctionnement prévu de l'économiseur.

Résumé du produit

Tubes à ailettes dentelées ASTM A335 P22 pour économiseurs HRSGCombinez un tube en acier allié chrome-molybdène à haute température avec une surface de transfert de chaleur dentelée agrandie. Ils sont conçus principalement pourÉconomiseurs HRSG et systèmes de récupération de chaleur industrielle, où une récupération de chaleur efficace, une fiabilité mécanique et un service à haute température à long terme sont essentiels.
