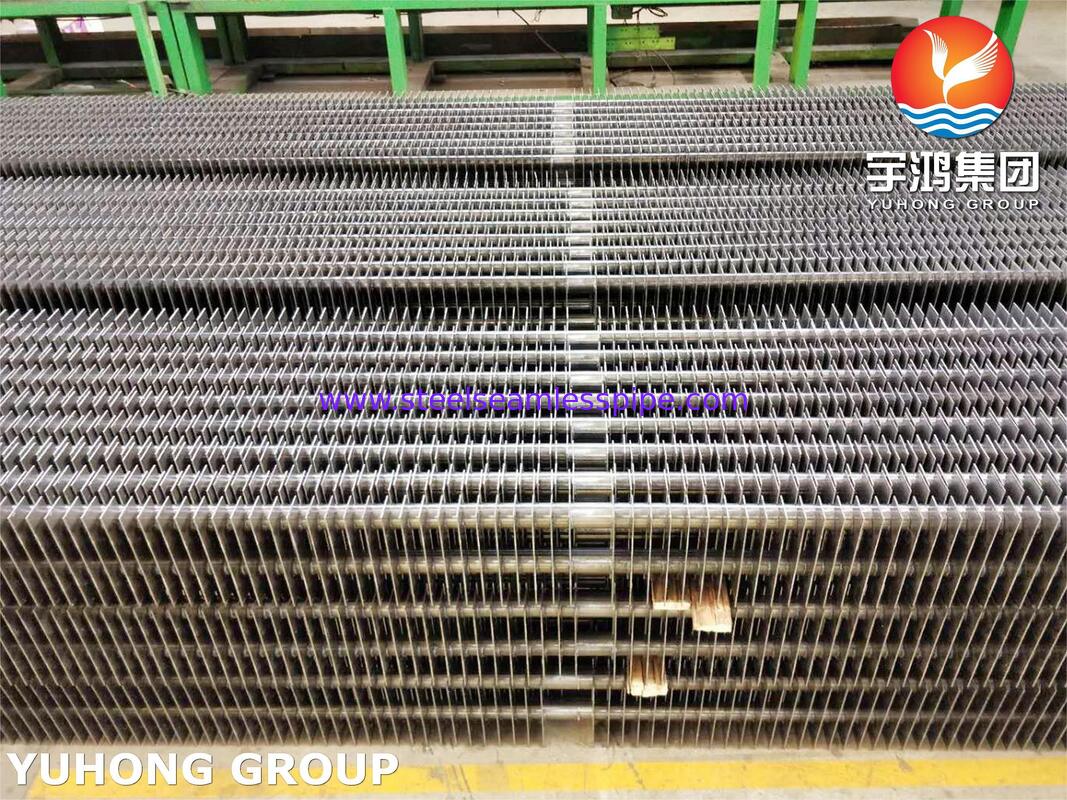

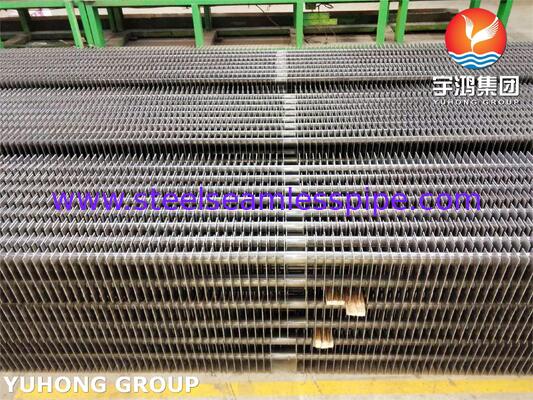

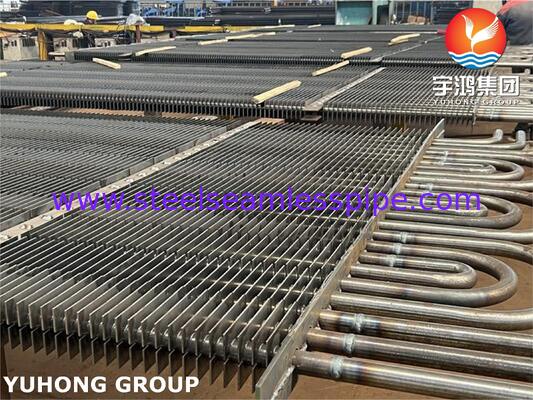

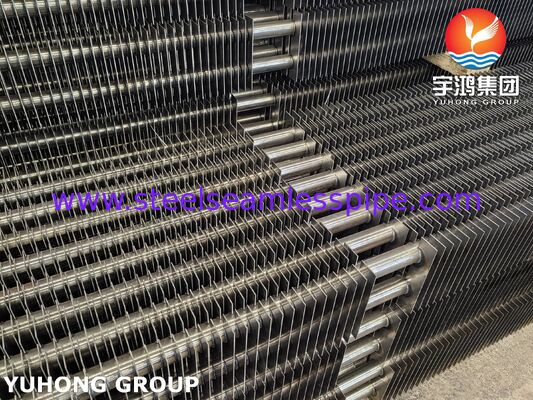

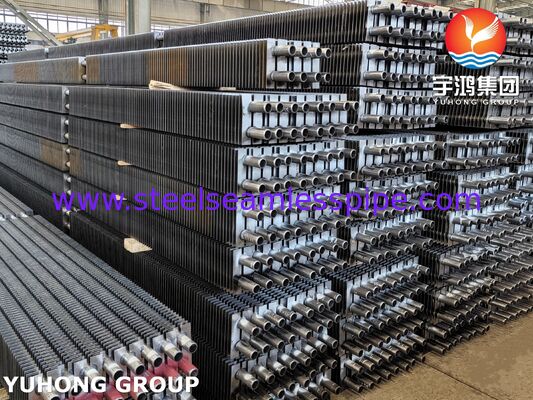

Tubes à ailettes soudées à haute fréquence pour surchauffeurs – ASTM A192
Aperçu du produit
Les tubes à ailettes soudées à haute fréquence pour surchauffeurs sont des composants de transfert de chaleur conçus pour améliorer l'efficacité thermique dans les chaudières industrielles, les centrales électriques, les unités de récupération de chaleur résiduelle et les systèmes de production de vapeur. Fabriqués avec un tube de base en acier au carbone ASTM A192 et des ailettes soudées à haute fréquence, ces produits augmentent la surface de transfert de chaleur effective, aidant l'équipement à récupérer plus de chaleur des gaz de combustion chauds et à la transférer à l'eau ou à la vapeur de la chaudière.
Nos tubes à ailettes soudées à haute fréquence combinent un tube en acier au carbone supportant la pression avec des ailettes solidement fixées pour assurer un échange de chaleur efficace, une construction fiable et des options de configuration flexibles pour les applications thermiques exigeantes. Les dimensions des tubes, la géométrie des ailettes et les spécifications des matériaux peuvent être personnalisées pour répondre aux exigences du projet et aux conditions de conception de l'équipement.
Note importante sur les matériaux : L'ASTM A192/A192M couvre les tubes de chaudière et de surchauffeur en acier au carbone sans soudure pour service à haute pression. La norme ne définit pas elle-même le processus complet de soudage d'ailettes à haute fréquence, de sorte que l'ensemble du tube à ailettes fini doit être spécifié avec des exigences distinctes pour le matériau des ailettes, l'intégrité de la soudure, les tolérances dimensionnelles et l'inspection.
Caractéristiques clés du produit
Performance de transfert de chaleur améliorée : Les ailettes augmentent la surface de transfert de chaleur externe, permettant une récupération de chaleur plus efficace des gaz de combustion.
Fixation d'ailettes soudées à haute fréquence : Le processus de soudage crée une connexion continue et sécurisée entre la bande d'ailette et le tube de base lorsqu'il est fabriqué selon des procédures qualifiées.
Tube de pression en acier au carbone : Le matériau ASTM A192 convient aux conditions de service spécifiées des chaudières et des surchauffeurs lorsque les limites de conception sont respectées.
Géométrie d'ailette personnalisable : La hauteur, l'épaisseur, le pas et la configuration des ailettes peuvent être sélectionnés pour équilibrer la performance de transfert de chaleur, la perte de charge côté gaz et la résistance à l'encrassement.
Options de fabrication flexibles : La longueur du tube, la couverture des ailettes, la préparation des extrémités et les sections sans ailettes peuvent être adaptées à la configuration de la chaudière.
Production axée sur la qualité : La traçabilité des matériaux, l'inspection dimensionnelle et les tests appropriés d'intégrité des soudures contribuent à une qualité de fabrication constante.
Applications typiques
Surchauffeurs de chaudières industrielles
Utilisés dans des configurations de chaudières appropriées pour améliorer le transfert de chaleur côté gaz et contrôler la température de la vapeur.
Production d'électricité
Appliqués dans les sections de récupération de chaleur des chaudières où la température de fonctionnement, la pression et l'environnement corrosif sont compatibles avec l'acier au carbone sélectionné.
Systèmes de récupération de chaleur résiduelle
Aide à récupérer l'énergie thermique utile des gaz d'échappement industriels dans des équipements de récupération de chaleur conçus de manière appropriée.
Plages de tailles standard
Les plages de fabrication commerciale typiques pour les tubes à ailettes soudées à haute fréquence sont les suivantes. Elles sont indicatives et non des exigences dimensionnelles imposées par l'ASTM A192. Les dimensions finales doivent être convenues en fonction de la conception de la chaudière, des calculs de transfert de chaleur et des spécifications du projet.
Paramètre |
Plage typique |
Diamètre extérieur du tube de base |
19,05–76,2 mm |
Épaisseur de paroi du tube de base |
2,0–8,0 mm |
Longueur du tube |
3 000–18 000 mm |
Hauteur de l'ailette |
10–25 mm |
Épaisseur de l'ailette |
0,8–1,5 mm |
Pas de l'ailette |
2,5–8,0 mm |
Matériau de l'ailette |
Acier au carbone ou autre matériau compatible spécifié |
Configuration de l'ailette |
Profil plein, denté ou spécifique au projet |
Fixation de l'ailette |
Soudage par résistance à haute fréquence |
Personnalisation : D'autres dimensions peuvent être disponibles sous réserve des capacités de fabrication. Veuillez confirmer le diamètre du tube de base, l'épaisseur de paroi, le matériau de l'ailette, le pas de l'ailette, la hauteur de l'ailette, la longueur du tube et le code applicable avant de commander.
Composition chimique ASTM A192
L'ASTM A192/A192M-24 spécifie les limites de composition chimique suivantes pour le tube en acier au carbone.
Élément |
Composition, % en poids |
Carbone (C) |
0,06–0,18 |
Manganèse (Mn) |
0,27–0,63 |
Phosphore (P) |
≤ 0,035 |
Soufre (S) |
≤ 0,035 |
Silicium (Si) |
≤ 0,25 |
Ces limites s'appliquent au matériau du tube de base ASTM A192, et non automatiquement à la bande d'ailette. Le matériau de l'ailette doit être conforme à sa propre nuance et à ses exigences de composition chimique spécifiées.
Propriétés mécaniques
Les exigences mécaniques typiques spécifiées pour les tubes de chaudière en acier au carbone ASTM A192 comprennent les éléments suivants :
Propriété |
Exigence ASTM A192 |
Résistance à la traction, minimum |
325 MPa (47 ksi) |
Limite d'élasticité, minimum |
180 MPa (26 ksi) |
Allongement sur 50,8 mm (2 pouces), minimum |
35 % |
Dureté Brinell, maximum, paroi ≥ 5,1 mm |
137 HBW |
Dureté Rockwell, maximum, paroi < 5,1 mm77 HRBW |
Norme pour les tubes de chaudière en acier au carbone sans soudure |
+1
Les propriétés mécaniques sont déterminées pour le tube de base conformément à la spécification applicable et aux conditions d'essai. Elles ne doivent pas être interprétées comme des propriétés garanties de l'ensemble du tube à ailettes soudé. La soudure d'ailette et la zone affectée par la chaleur nécessitent des contrôles de fabrication et d'inspection appropriés.
Processus de fabrication
Préparation du tube de base : Procurez et vérifiez les tubes en acier au carbone sans soudure ASTM A192, y compris l'identification du matériau, les dimensions et la traçabilité.
Préparation de surface : Nettoyez les surfaces de contact du tube et des ailettes pour assurer une soudure cohérente.
Formation des ailettes : Préparez la bande d'ailette spécifiée et contrôlez son épaisseur, sa hauteur, son pas et son profil.
Soudage à haute fréquence : Soudez l'ailette en continu le long du tube en utilisant une procédure qualifiée avec des paramètres de soudage contrôlés.
Correction dimensionnelle : Vérifiez l'alignement des ailettes, l'uniformité du pas, la rectitude du tube et les dimensions des extrémités.
Finition : Retirez les projections de soudure inacceptables ou les défauts de surface à l'aide de méthodes approuvées, sans compromettre la soudure ou la paroi du tube.
Inspection finale : Vérifiez le produit fini par rapport à la spécification d'achat et au plan d'inspection applicable.
Méthodes d'inspection et de test
Un plan d'assurance qualité pour les tubes à ailettes soudées à haute fréquence pour surchauffeurs peut inclure :
Inspection ou test
Objectif |
Examen du certificat matière |
Confirme la nuance du tube de base, le numéro de coulée et la composition chimique |
Analyse chimique |
Vérifie la conformité à l'ASTM A192 si nécessaire |
Essai de traction |
Vérifie la résistance à la traction, la limite d'élasticité et l'allongement du tube de base |
Essai de dureté |
Vérifie que les limites de dureté applicables du tube de base sont respectées |
Inspection dimensionnelle |
Mesure le diamètre du tube, l'épaisseur de paroi, la hauteur de l'ailette, le pas, l'épaisseur et la longueur |
Inspection visuelle |
Identifie les défauts de surface, les ailettes irrégulières et les discontinuités de soudure visibles |
Test d'intégrité de la soudure |
Évalue l'intégrité de la liaison ailette-tube à l'aide d'une méthode qualifiée et de critères d'acceptation convenus |
Essai hydrostatique |
Teste la frontière de pression lorsque requis par la spécification du tube applicable ou le projet |
Contrôle non destructif |
D'autres méthodes peuvent être spécifiées en fonction de la conception de la soudure, des conditions de service et du code du projet |
Documentation finale |
Enregistre les résultats d'inspection, la traçabilité des matériaux et les certificats de test applicables |
Note de qualité : L'ASTM A192 comprend des exigences pour des tests de tubes spécifiés, y compris l'aplatissement, l'évasement, la dureté et les essais hydrostatiques, sous réserve de l'édition applicable et des exigences de commande. Les critères d'inspection et d'acceptation précis pour la soudure d'ailette à haute fréquence doivent être définis séparément. |
Avantages du produit
Surface de transfert de chaleur effective accrue par rapport à un tube nu de même diamètre nominal.
Potentiel de réduction de la taille de l'échangeur de chaleur ou d'amélioration de la récupération de chaleur, sous réserve des calculs de transfert de chaleur et de perte de charge.
Ailettes fixées mécaniquement conçues pour un transfert de chaleur fiable lorsque la qualité de soudage est correctement contrôlée.
Configuration flexible pour les nouvelles installations de chaudières et les faisceaux de transfert de chaleur de remplacement.
Traçabilité des matériaux et documentation d'inspection disponibles conformément aux exigences d'achat convenues.
Compatibilité avec les applications de chaudières et de surchauffeurs sélectionnées lorsque les conditions de température, de pression, d'oxydation et de corrosion sont adaptées à l'acier au carbone.
Informations de commande
Pour obtenir un devis pour des tubes à ailettes soudées à haute fréquence pour surchauffeurs, veuillez spécifier :
Norme du tube de base : ASTM A192/A192M
Diamètre extérieur et épaisseur de paroi du tube de base
Matériau de l'ailette et profil de l'ailette
Hauteur, épaisseur et pas de l'ailette
Longueur du tube et quantité
Température et pression de fonctionnement
Code ASME ou autre code de projet applicable
Inspection, tests et documentation requis
Exigences de livraison et d'emballage
