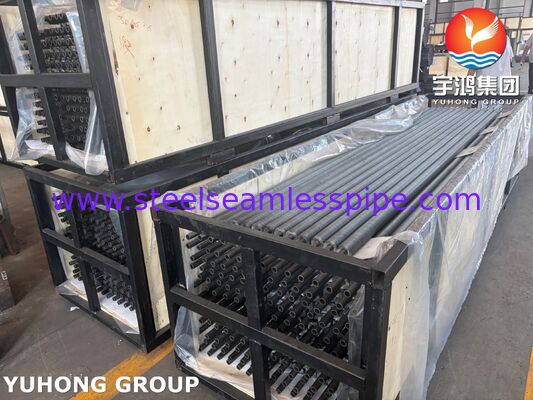

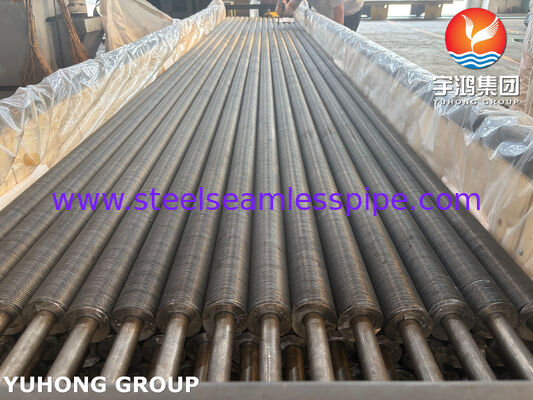

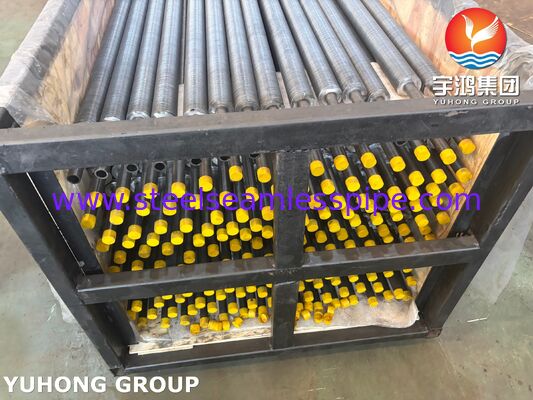

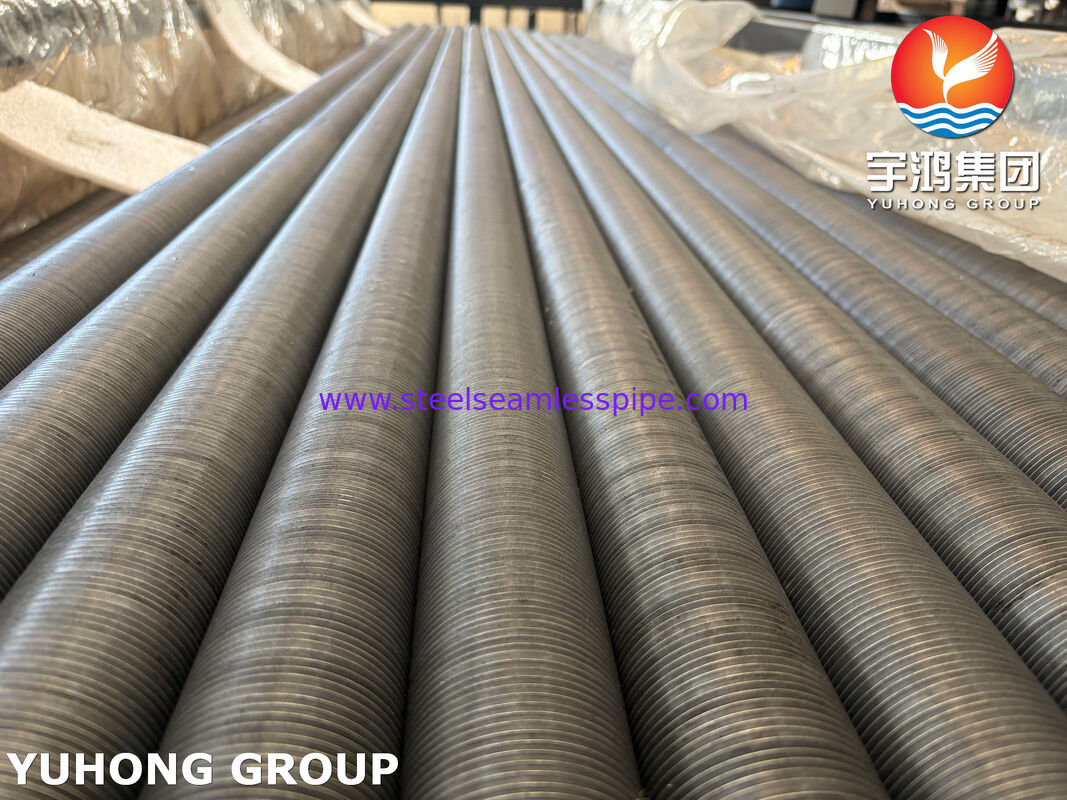

ASME SA179 Type KL Tubes à nageoires en aluminium pour économiseur et récupération de chaleur

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	YUHONG
Certification:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU;
Numéro de modèle:	Tube à ailettes enroulé de type KL

Conditions de paiement et expédition:

Quantité de commande min:	10 pièces
Prix:	Négociable
Détails d'emballage:	CAISSE EN BOIS AVEC CADRE EN FER
Délai de livraison:	Négociable
Conditions de paiement:	LC, T/T
Capacité d'approvisionnement:	1000 tonnes par mois

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (357)

Tube sans couture d'acier inoxydable (354)

Tuyau d'acier inoxydable duplex (145)

Tube d'acier inoxydable de duplex (41)

Tubes à aiguille (177)

Tubes à nageoires (771)

échangeur de chaleur (45)

tube d'échangeur de chaleur (486)

Résistance à l'échangeur de chaleur (57)

Plaque tubulaire pour échangeur de chaleur (133)

cloison d'échangeur de chaleur (39)

Refroidisseur d'air (14)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (62)

Tube soudé d'acier inoxydable (136)

Tuyau d'alliage de nickel (281)

Tube d'alliage de nickel (114)

Tube d'alliage de cuivre (259)

Tube d'acier allié (230)

Tube titanique (22)

tube recuit lumineux (165)

Tube de chaudière (166)

montage en acier (890)

Bride en acier (695)

Autres (414)

Pièces de revêtement (9)

Description de produit détaillée

Matériau du tube de base:	Acier au carbone ASTM A179 / ASME SA179	Matériau des ailerons:	Aluminium (AL1060 / AL1100 / AL1050)
Diamètre extérieur du tube (OD):	15,88-63 mm	Hauteur de nageoires:	6,35 à 25,4 mm (commun 10 à 16 mm)
Épaisseur des ailerons:	0,3–0,5 mm (typique 0,4 mm	Max. Température de fonctionnement:	Jusqu'à 250-260°C
Mettre en évidence:	Pour les appareils de traitement des eaux usées , la norme ASME SA179 KL , tubes à nageoires en aluminium pour économiseur

Tuyaux à nageoires enroulées de type KL ASTM A179 Tuyaux de base en acier au carbone avec nageoires en aluminium

Introduction du produit

Les tubes à nageoires enroulées de type KL (également connus sous le nom de tubes à nageoires enroulées à tension en forme de pied en forme de L) sont des composants de transfert de chaleur à haut rendement conçus pour les échangeurs de chaleur refroidis à l'air, les économiseurs,et systèmes de refroidissement industriels.

Ce produit est équipé d'un tube de base en acier au carbone ASTM A179 / ASME SA179 sans soudure tiré à froid combiné à des ailerons en aluminium de haute pureté (AL1060 / AL1100).Le processus unique de remontage de tension en L-pied en forme de boucle crée un fort blocage mécanique entre le pied de la nageoire et la surface du tube de base, offrant des performances de transfert de chaleur supérieures, une résistance aux vibrations améliorée et un fonctionnement fiable jusqu'à 250°C.

Structure du tube à nageoires ∙ ASTM A179 Tubes de base + nageoires en aluminium

1. Matériau du tube de base: acier au carbone ASTM A179 / ASME SA179

Tubes d'acier à faible teneur en carbone sans soudure tirées à froid fabriquées selon les normes ASTM A179 / ASME SA179.

2Matériau des ailerons: aluminium (AL1060 / AL1100)
Une bande d'aluminium de haute pureté est formée en forme de L et enroulée sur le tube de base en forme de tension.en fermant la nageoire en place.

3. Embedding / Processus de fabrication

La surface extérieure du tube de base est déformée.
La bande d'aluminium est continuellement formée en profil L et serrée bien sous tension contrôlée
Le pied de la nageoire est en même temps enroulé dans la surface du tube
Les deux extrémités du tube sont laissées nues (sans nageoires) pour le soudage ou l'insertion de la feuille de tube
Les tubes sont nettoyés, séchés et protégés contre la rouille aux extrémités.

Ce procédé augmente la surface de contact métal-métal d'environ 30 à 50% par rapport aux nageoires de type L standard,résultant en une résistance thermique plus faible et une meilleure performance à long terme en cycle thermique.

Composition chimique ASTM A179 Matériau du tube de base

Élément	Contenu (%)
Le carbone (C)	0.06 018
Manganèse (Mn)	0.27 à 0.63
Périmètre d'écoulement	≤ 0,035
Soufre (S)	≤ 0,035

Propriétés mécaniques du tube de base ASTM A179

Les biens immobiliers	Valeur
Résistance à la traction	≥ 325 MPa
Résistance au rendement	≥ 180 MPa
L'allongement	≥ 35%
Dureté	≤ 72 HRB

Composition chimique ️ Matériau à nageoires en aluminium (AL1060)

Élément	Contenu (%)
Aluminium (Al)	≥ 99,6
D'autres composés	≤ 0,25
Fer (Fe)	≤ 0,35
Le cuivre (Cu)	≤ 0,05
Manganèse (Mn)	≤ 0,03
Zinc (Zn)	≤ 0,05
Autres (chacun)	≤ 0,03
Autres (total)	≤ 0,10

Étendue dimensionnelle et tolérance ASTM A179 + tube à aileron en aluminium KL

Paramètre	Portée standard	Tolérance typique
Diamètre extérieur du tube de base (OD)	15.88 ′′ 50,8 mm (5/8" ′′ 2")	±0,1 mm
Épaisseur de paroi du tube de base	1.0 ️ 3,0 mm (minimum 1,65 mm est recommandé)	Conformément à la norme ASTM A179
Hauteur des nageoires	6.35 ¥ 25,4 mm (communément 10 ¥ 16 mm)	±0,5 mm
Épaisseur des nageoires	0.3 ️ 0,5 mm (typiquement 0,4 mm)	± 0,03 mm
La hauteur de la nageoire de la nageoire / FPI	2.1 6 mm / 7 11 FPI	±0,2 mm par 100 mm
Longueur du tube	Jusqu'à 18 000 mm	Personnalisé
Les extrémités sans nageoires	Selon les besoins (généralement 50 mm par extrémité)	Je ne sais pas.

Avantages en matière de performance

Excellente efficacité de transfert de chaleur due à l'augmentation de la surface de contact de la conception en L-pied en forme de boucle
Température de fonctionnement continue maximale: 250°C à 260°C
Pression de travail maximale: jusqu'à 3,2 MPa
Bonne résistance à la corrosion atmosphérique (le pied de la nageoire protège le tube de base)
Haute résistance aux vibrations et au cycle thermique
Les nageoires d'aluminium légères réduisent le poids global de l'équipement
Alternative rentable aux tubes extrudés ou à nageoires de type G pour les applications à température moyenne
L'adhésion est entièrement mécanique, sans soudage ni brasage.

Champs d'application

Les tubes à nageoires en aluminium de type KL ASTM A179+ sont largement utilisés dans:

Échangeurs de chaleur refroidis par air (ACHE) dans les usines pétrochimiques et pétrolières et gazières
Économiseurs et chauffe-air dans les systèmes de production d'électricité et de récupération de la chaleur usée
autres appareils pour le traitement des gaz
Systèmes de climatisation et de refroidissement à sec industriels
Systèmes de réfrigération et de climatisation
Appareils de refroidissement de processus dans les usines de produits chimiques et des engrais
Unités d'incinération et de récupération de chaleur des gaz de combustion

Nos avantages et notre expérience

En tant que fabricant et exportateur spécialisé de tubes à nageoires, nous offrons:

Capacité de production complète pour les tubes L, LL, KL, G et les tubes à nageoires extrudés
Contrôle de qualité strict selon les spécifications ASTM, ASME et du client
Certificats d'essai de broyeur (EN 10204 3.1 / 3.2) fournis avec chaque envoi
Tailles personnalisées, extrémités nues et emballages disponibles
Une vaste expérience dans l'exportation vers l'Europe, le Moyen-Orient, l'Asie du Sud-Est et l'Amérique du Sud
Des prix compétitifs avec des délais de livraison fiables et un soutien technique professionnel
