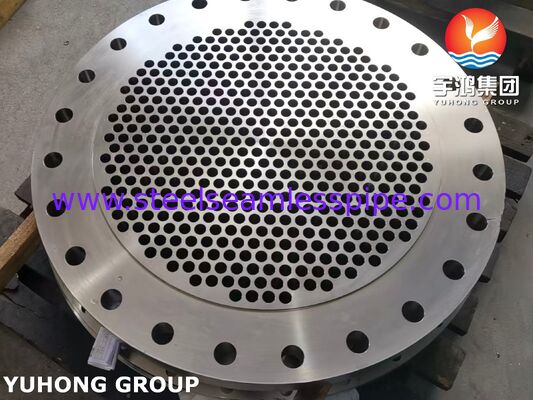

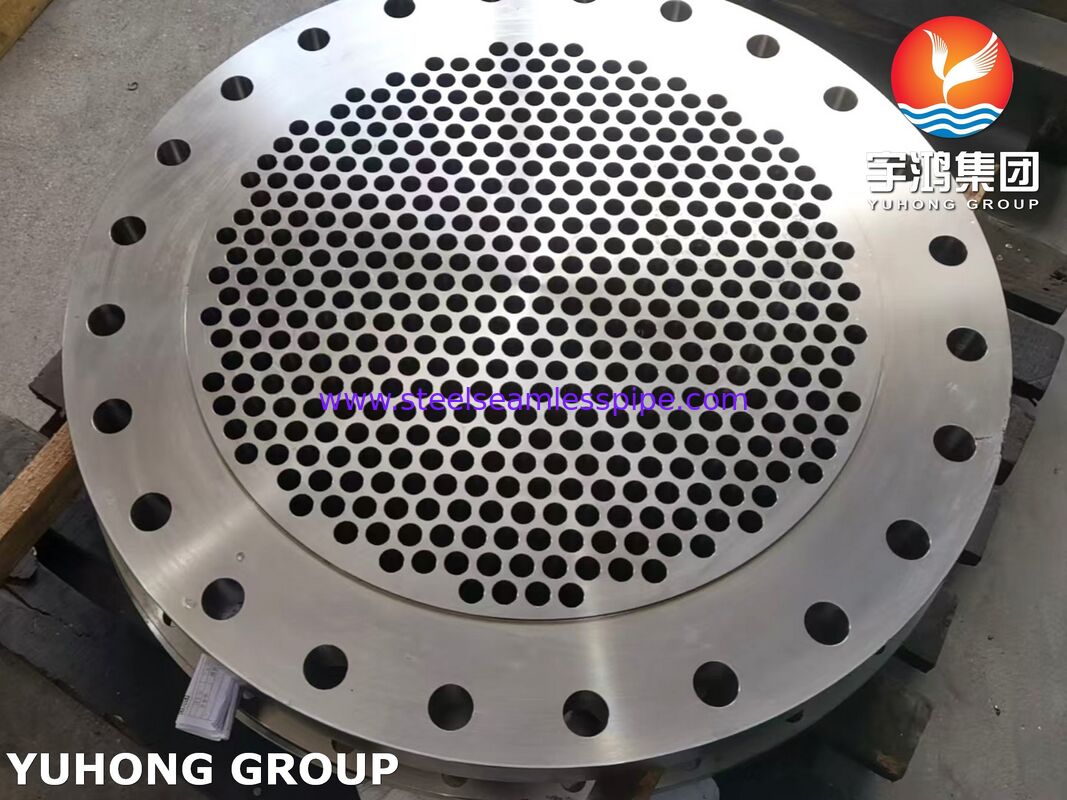

Tubesheet en acier inoxydable forgé ASTM A182 F316Ti UNS S31635 pour échangeur de chaleur

Le tubesheet en acier inoxydable ASTM A182 F316Ti est un composant d'échangeur de chaleur forgé et usiné fabriqué à partir d'acier inoxydable austénitique UNS S31635 / F316Ti.

Le tubesheet est conçu pour supporter et localiser les tubes de l'échangeur de chaleur tout en séparant les espaces des fluides côté calandre et côté tubes. Selon la conception de l'équipement, il peut intégrer des trous de tubes usinés avec précision, des trous de boulons, des rainures de partition de passes, des surfaces d'étanchéité et d'autres caractéristiques requises par le dessin du client.

Le F316Ti est un acier inoxydable au molybdène stabilisé au titane. L'ASTM A182 identifie le F316Ti comme UNS S31635, avec le chrome, le nickel et le molybdène comme principaux éléments d'alliage et le titane ajouté selon l'exigence de stabilisation spécifiée.

Le tubesheet peut être fabriqué selon les exigences de matériaux ASTM A182 / ASME SA182 et fini selon les spécifications TEMA, ASME, les dessins du client ou les spécifications spécifiques au projet, le cas échéant.

Spécifications du produit

Matériau : F316Ti / UNS S31635

L'ASTM A182 F316Ti est une nuance de forgeage en acier inoxydable austénitique stabilisé au titane.

Les principaux éléments d'alliage sont le chrome, le nickel et le molybdène. Le titane est contrôlé pour stabiliser la nuance contre la précipitation de carbures de chrome conformément aux exigences chimiques de l'ASTM.

Composition chimique typique

Propriétés mécaniques

Les exigences mécaniques minimales typiques pour l'ASTM A182 F316Ti comprennent :

Conception du tubesheet

Le tubesheet peut être fabriqué selon le dessin de l'échangeur de chaleur du client.

Trous de tubes

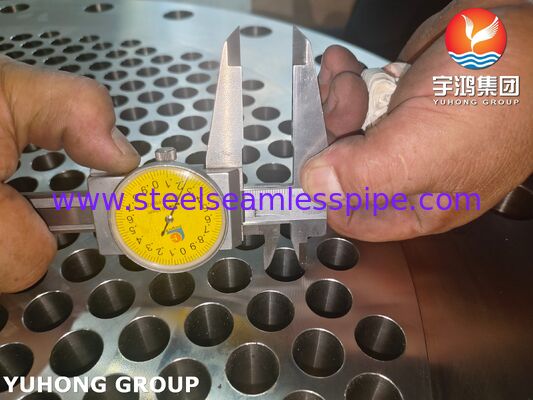

Des trous de tubes usinés avec précision peuvent être fournis selon :

• OD du tube
• Épaisseur de paroi du tube
• Conception de l'assemblage tube-tubesheet
• Pas des tubes
• Diamètre du trou
• Tolérance du trou
• Profondeur du trou

Disposition des trous de tubes

Les configurations disponibles peuvent inclure :

• Triangulaire à 30°
• Triangulaire à 60°
• Carré tourné à 45°
• Carré à 90°
• Disposition personnalisée

La configuration réelle des trous doit suivre le dessin approuvé de l'équipement.

Rainures de partition de passes

Pour les échangeurs de chaleur multi-passes, des rainures de partition de passes peuvent être usinées sur la face du tubesheet selon la conception spécifiée.

Trous de boulons

La quantité, le diamètre et le cercle de perçage (PCD) des trous de boulons peuvent être usinés selon la conception de la connexion de la calandre, du corps ou de la bride.

Applications des échangeurs de chaleur

Échangeurs de chaleur à calandre et à tubes

Le tubesheet F316Ti peut être utilisé comme composant de support de tubes et de séparation des fluides dans les échangeurs de chaleur à calandre et à tubes.

Condenseurs

Les applications peuvent inclure des équipements de condensation industriels où le matériau sélectionné et les conditions de conception sont appropriés.

Équipements de traitement chimique

Les tubesheets F316Ti peuvent être spécifiés pour les équipements de traitement chimique nécessitant une nuance de forgeage en acier inoxydable austénitique.

Composants de récipients sous pression

Le tubesheet forgé peut être fourni dans le cadre d'assemblages de récipients sous pression et d'équipements de procédé, conformément au code de conception applicable.

Emballage

Le tubesheet peut être fourni avec :

• Protection antirouille
• Emballage plastique
• Protection de surface
• Caisses en bois
• Caisses en contreplaqué
• Emballage cadre en acier
• Emballage d'exportation personnalisé

Les trous de tubes et les surfaces d'étanchéité usinées doivent être protégés contre les chocs et la contamination pendant la manipulation et le transport.
