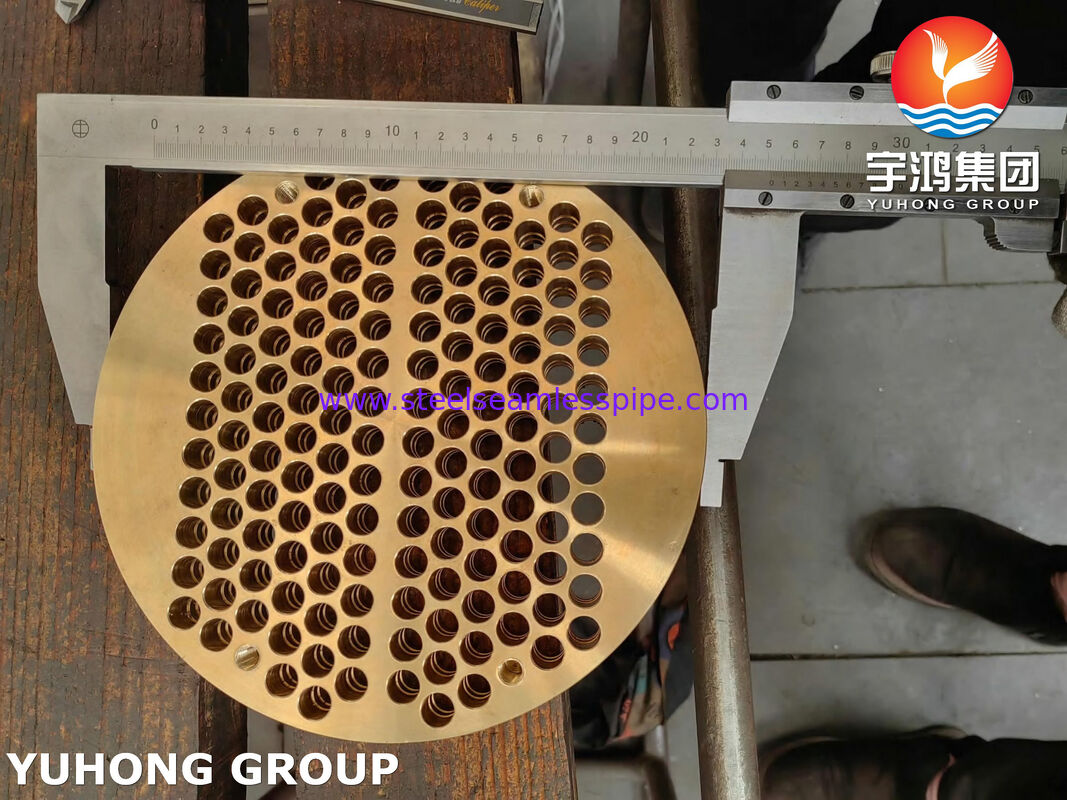

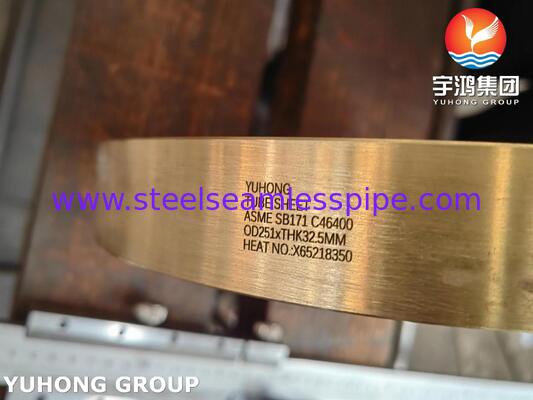

Tubesheet en alliage de cuivre ASME SB171 C46400 pour échangeur de chaleur à calandre et tubes
Le tubesheet ASME SB171 C46400 est un composant d'échangeur de chaleur en alliage de cuivre fabriqué à partir de l'alliage de cuivre-zinc C46400.
Le tubesheet est installé entre le côté calandre et le côté tubes d'un échangeur de chaleur à calandre et tubes. Il assure le support des tubes et forme la limite de séparation entre les fluides du côté calandre et du côté tubes.
Le C46400 est communément appelé Laiton naval, un alliage de cuivre-zinc utilisé dans les équipements marins et industriels. Pour les applications d'échangeurs de chaleur, les dimensions du tubesheet, la disposition des trous de tubes, l'épaisseur et la configuration de connexion sont fabriquées conformément à la conception de l'équipement et aux dessins d'ingénierie.
Matière et Norme
Alliage de cuivre C46400
Norme de matière : ASME SB171
Nuance de matière : C46400
UNS : C46400
Type de matière : Alliage cuivre-zinc / Laiton naval
Type de produit : Tubesheet d'échangeur de chaleur
L'ASME SB171 couvre les plaques, tôles et cercles en alliage de cuivre pour les récipients sous pression, les condenseurs et les échangeurs de chaleur.
Pour un tubesheet fabriqué, le matériau C46400 est usiné selon la géométrie requise du tubesheet conformément à la conception de l'échangeur de chaleur.
Laiton naval C46400
Le C46400 est un alliage cuivre-zinc contenant du cuivre et du zinc comme principaux éléments d'alliage.
La matière est communément identifiée comme Laiton naval.
Les éléments d'alliage typiques comprennent :
- Cuivre (Cu)
- Zinc (Zn)
- Étain (Sn)
- Plomb (Pb), le cas échéant, conformément aux exigences de la nuance spécifiée
La composition chimique et les propriétés mécaniques doivent être conformes aux exigences applicables de l'ASME SB171 pour le C46400.
Conception du Tubesheet
Disposition des trous de tubes
Le tubesheet est usiné avec plusieurs trous de tubes conformément à la disposition des tubes de l'échangeur de chaleur.
Les paramètres clés comprennent :
- Diamètre du trou de tube
- Pas des tubes
- Disposition des tubes
- Nombre de trous de tubes
- Tolérance du trou de tube
Les dispositions courantes de tubes comprennent :
- Pas triangulaire
- Pas carré
- Pas carré décalé
La disposition finale doit suivre le dessin d'ingénierie de l'échangeur de chaleur.
Séparation côté calandre et côté tubes
Le tubesheet sépare les canaux d'écoulement côté calandre et côté tubes tout en fournissant l'interface structurelle pour le faisceau tubulaire.
Connexion des tubes
Selon la conception de l'échangeur de chaleur, les tubes peuvent être connectés au tubesheet par :
- Dilatation des tubes
- Soudage d'étanchéité
- Soudage de résistance
- Dilatation + soudage d'étanchéité
La méthode de connexion doit être déterminée conformément à la conception de l'équipement et aux spécifications du projet.
Processus de fabrication
Préparation du matériau C46400
Le matériau en alliage de cuivre C46400 est fourni conformément aux exigences applicables de l'ASME SB171.
Découpe de plaque ou de cercle
La matière première est découpée aux dimensions du flan de tubesheet requis.
Usinage CNC
Le tubesheet est usiné conformément aux dessins d'ingénierie.
L'usinage peut comprendre :
- Usinage du diamètre extérieur
- Usinage de l'épaisseur
- Perçage des trous de tubes
- Perçage des trous de boulons
- Usinage des gorges
- Surfaçage
Perçage des trous de tubes
Les trous de tubes sont usinés conformément aux spécifications :
- Diamètre extérieur du tube
- Pas des tubes
- Tolérance des trous
- Disposition des tubes
Inspection finale
Les tubesheets finis sont inspectés pour leur précision dimensionnelle, leur état de surface, la position des trous de tubes et d'autres exigences du projet.
Spécifications du produit
| Article |
Spécification |
| Nom du produit |
Tubesheet ASME SB171 C46400 |
| Norme de matière |
ASME SB171 |
| Nuance de matière |
C46400 |
| UNS |
C46400 |
| Type de matière |
Alliage cuivre-zinc / Laiton naval |
| Type de produit |
Tubesheet d'échangeur de chaleur |
| Fabrication |
Découpe, usinage CNC et perçage |
| Application |
Échangeur de chaleur, condenseur |
Dimensions disponibles
Les dimensions du tubesheet sont normalement personnalisées selon les dessins de l'échangeur de chaleur.
| Paramètre |
Spécification |
| Diamètre extérieur |
Personnalisé |
| Épaisseur |
Personnalisé |
| Diamètre du trou de tube |
Selon le diamètre extérieur du tube |
| Pas des tubes |
Personnalisé |
| Disposition des trous de tubes |
Triangulaire / Carré / Personnalisé |
| Nombre de trous de tubes |
Selon dessin |
| Trous de boulons |
Personnalisé |
| Gorges |
Personnalisé |
Applications
Échangeur de chaleur à calandre et tubes
Les tubesheets ASME SB171 C46400 peuvent être utilisés comme composants structurels dans les ensembles d'échangeurs de chaleur à calandre et tubes.
Les applications comprennent :
- Échangeurs de chaleur de procédé
- Échangeurs de chaleur industriels
- Condenseurs
- Refroidisseurs
- Équipements de traitement thermique
Équipements de condensation
Les tubesheets C46400 peuvent être fabriqués pour des ensembles de condenseurs conformément au matériau de tube spécifié et à l'environnement d'exploitation.
Équipements marins et industriels
Le laiton naval C46400 est également associé aux équipements marins et industriels où l'alliage de cuivre spécifié convient aux conditions de conception.
Contrôle qualité et inspection
Inspection de la matière
L'inspection peut comprendre :
- Vérification de la composition chimique
- Essais de propriétés mécaniques
- Examen du certificat matière

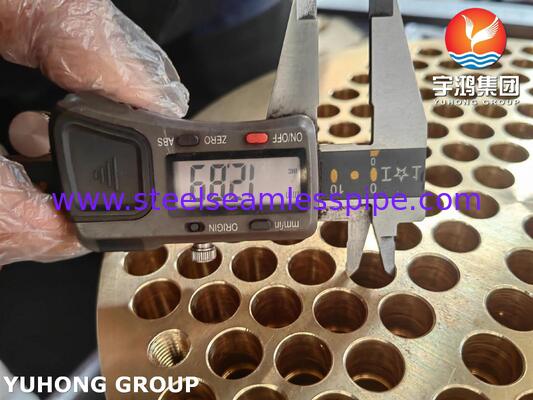

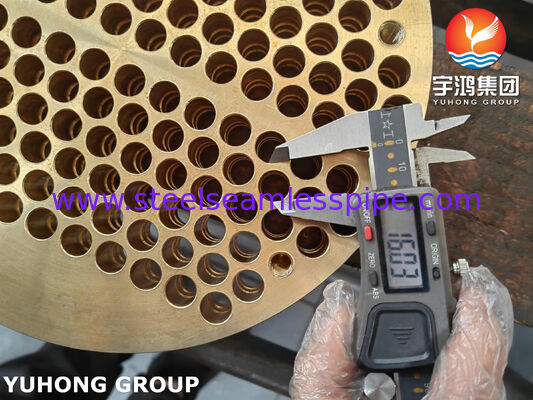

Inspection dimensionnelle
Les dimensions clés comprennent :
- Diamètre extérieur
- Épaisseur
- Diamètre du trou de tube
- Pas des tubes
- Position des trous
- Dimensions des trous de boulons
- Planéité
Inspection de surface
L'inspection peut couvrir :
- Surface usinée
- Surface du trou de tube
- État des bords
- Dimensions des gorges
