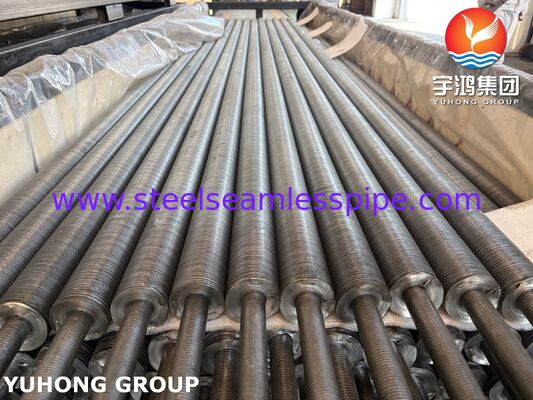

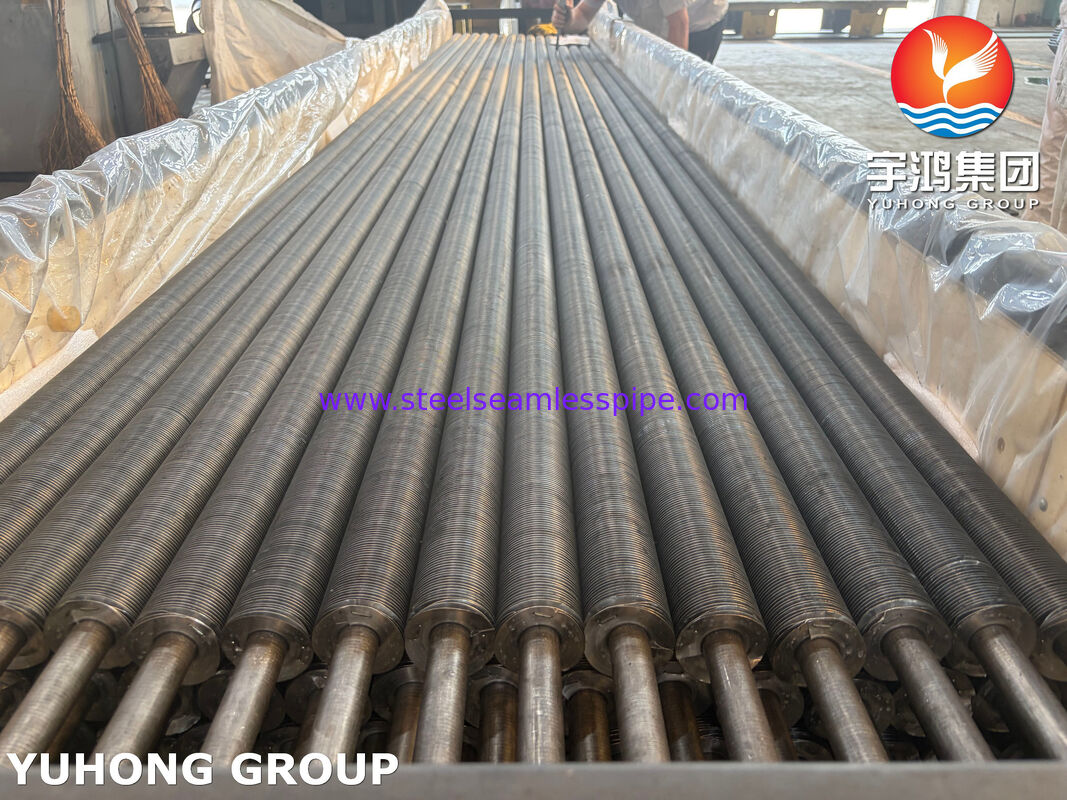

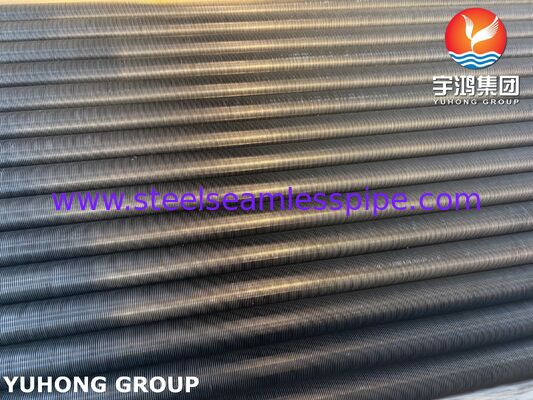

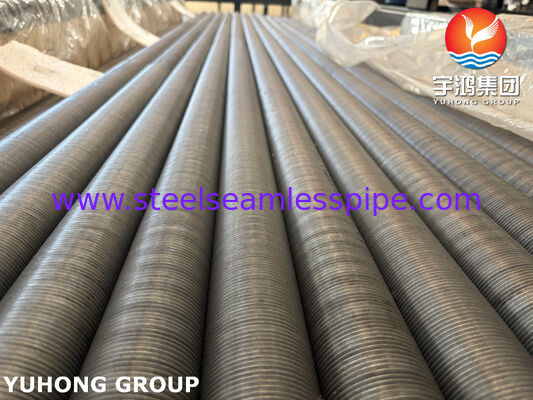

Tube à ailettes enroulées pour refroidisseurs d'air — ASTM A179
Présentation du produit
Nos tubes à ailettes enroulées pour refroidisseurs d'air, fabriqués avec des tubes en acier sans soudure à faible teneur en carbone ASTM A179, sont conçus pour assurer un transfert de chaleur efficace côté air dans les échangeurs de chaleur refroidis par air (ACHE), les condenseurs refroidis par air, les refroidisseurs d'air de procédé et autres équipements de refroidissement industriels.
La bande d'ailettes est enroulée hélicoïdalement autour de la surface extérieure du tube de base pour augmenter la surface de transfert de chaleur externe tout en maintenant un agencement de tubes compact. La construction à ailettes enroulées offre un équilibre pratique entre les performances de transfert de chaleur, la résistance mécanique, la flexibilité de fabrication et le coût.
L'ASTM A179 est largement sélectionné pour le tube de base lorsque une bonne conductivité thermique, une soudabilité et des performances mécaniques fiables sont requises dans des services de transfert de chaleur non corrosifs ou modérément corrosifs.
Caractéristiques principales
- Tube de base : Acier au carbone sans soudure ASTM A179 / ASME SA179
- Type d'ailette : Ailette enroulée / enveloppée hélicoïdalement
- Application : Refroidisseurs d'air, ACHE, condenseurs refroidis par air et systèmes de refroidissement de procédé
- Fabrication : Enroulement d'ailettes contrôlé avec un pas et un contact d'ailettes constants
- Surface extérieure élevée pour un meilleur transfert de chaleur côté air
- Convient aux configurations de refroidisseurs d'air à tirage forcé et à tirage induit
- Les dimensions des ailettes peuvent être personnalisées selon les exigences thermiques et mécaniques
- Disponible avec protection de surface nue, galvanisée, peinte ou autre protection spécifiée le cas échéant
Dimensions typiques
Les dimensions suivantes représentent des plages couramment fabriquées plutôt que des limitations. Les dimensions finales doivent être sélectionnées en fonction de la conception thermique et des spécifications du projet.
| Article |
Plage typique |
| Diamètre extérieur du tube de base |
16–63,5 mm |
| Épaisseur de paroi du tube de base |
1,5–6,0 mm |
| Longueur du tube |
Jusqu'à environ 18 m, sous réserve des exigences de transport et d'équipement |
| Hauteur de l'ailette |
5–25 mm |
| Épaisseur de l'ailette |
0,3–1,2 mm |
| Pas de l'ailette |
2,0–12 mm |
| Matériau de l'ailette |
Acier au carbone, aluminium, acier inoxydable ou alliage spécifié |
| Type d'ailette |
Enroulée / enveloppée hélicoïdalement |
| Couverture de l'ailette |
Espacement continu ou spécifié |
Les tailles courantes de tubes de base peuvent être fournies selon les dessins du client, les calculs de transfert de chaleur ou les normes de projet applicables.
Processus de fabrication
- Préparation du tube sans soudure ASTM A179 — Les tubes sont inspectés pour leur précision dimensionnelle et leur état de surface avant l'ailetage.
- Préparation de la surface — La surface du tube est nettoyée pour assurer un contact approprié entre l'ailette et le tube.
- Préparation de la bande d'ailettes — La bande d'ailettes sélectionnée est formée et contrôlée pour une largeur et une épaisseur constantes.
- Enroulement hélicoïdal — La bande d'ailettes est enroulée en continu autour du tube au pas spécifié.
- Fixation de l'ailette — Selon la conception, l'ailette peut être tendue mécaniquement, encastrée, soudée ou fixée autrement pour obtenir le contact thermique requis.
- Inspection dimensionnelle — La hauteur de l'ailette, le pas, le diamètre du tube, la longueur totale et la rectitude sont vérifiés.
- Inspection et protection finales — Les produits sont inspectés, marqués, groupés et protégés pour le transport.
Composition chimique ASTM A179
L'ASTM A179 spécifie un matériau de tube de chaudière et d'échangeur de chaleur sans soudure à faible teneur en carbone. Les exigences chimiques typiques comprennent :
| Élément |
Exigence ASTM A179 |
| Carbone (C) |
≤ 0,06 % |
| Manganèse (Mn) |
0,27–0,63 % |
| Phosphore (P) |
≤ 0,035 % |
| Soufre (S) |
≤ 0,035 % |
La composition chimique du matériau fourni est vérifiée par rapport au certificat de matériau applicable et à la spécification d'achat.
Propriétés mécaniques de l'ASTM A179
Les exigences mécaniques minimales typiques comprennent :
| Propriété |
Exigence |
| Résistance à la traction |
≥ 325 MPa |
| Limite d'élasticité |
≥ 180 MPa |
| Allongement |
≥ 35 % |
Le matériau réellement fourni doit être conforme à l'édition applicable de l'ASTM A179/ASME SA179 et aux exigences d'achat du client.
Inspection et essais
Le contrôle qualité peut inclure :
- Analyse de la composition chimique — Vérification du matériau du tube de base.
- Essai de traction — Vérification de la résistance à la traction, de la limite d'élasticité et de l'allongement.
- Essai de dureté — Effectué lorsque requis par la spécification applicable ou le bon de commande.
- Essai hydrostatique ou essai électrique non destructif — Les tubes de base sont testés conformément aux exigences de l'ASTM A179.
- Inspection dimensionnelle — Mesure du diamètre extérieur du tube, de l'épaisseur de paroi, de la longueur, de la hauteur de l'ailette, de l'épaisseur de l'ailette et du pas de l'ailette.
- Inspection visuelle — Examen des défauts de surface, des déformations, des ailettes endommagées et des irrégularités de fabrication.
- Inspection de la fixation/du contact de l'ailette — Vérification de l'état d'enroulement et de fixation spécifié.
- Inspection de la rectitude — Confirmation que les tubes finis respectent les tolérances dimensionnelles spécifiées.
- Traçabilité des matériaux — Le numéro de coulée et la documentation du matériau peuvent être conservés tout au long de la production.
Des essais CND, PMI, d'inspection de revêtement ou des essais spécifiques au client peuvent être organisés en cas de besoin.
Applications
Les tubes à ailettes enroulées ASTM A179 sont couramment utilisés dans :
- Échangeurs de chaleur refroidis par air (ACHE)
- Refroidisseurs d'air de procédé
- Condenseurs refroidis par air
- Refroidisseurs d'huile
- Refroidisseurs de gaz
- Refroidisseurs de compresseurs
- Unités de procédé pétrochimique
- Systèmes de refroidissement de raffinerie
- Équipements de traitement du gaz naturel
- Systèmes de refroidissement auxiliaires de production d'électricité
- Équipements industriels de récupération de chaleur
Pourquoi choisir des tubes à ailettes enroulées ?
Pour les refroidisseurs d'air, le côté air représente généralement la plus grande résistance au transfert de chaleur car l'air a un coefficient de transfert de chaleur beaucoup plus faible que de nombreux fluides de procédé. L'augmentation de la surface extérieure avec des ailettes permet d'obtenir une plus grande capacité de transfert de chaleur dans un encombrement d'équipement pratique.
La configuration à ailettes enroulées fournit une surface d'ailette hélicoïdale continue autour du tube et peut être fabriquée avec différentes hauteurs, pas et matériaux d'ailettes pour répondre à différentes exigences de conception thermique.
Options d'approvisionnement
Nous pouvons fabriquer des tubes à ailettes enroulées ASTM A179 selon :
- Dessins du client
- Diamètre extérieur et épaisseur de paroi du tube
- Matériau de l'ailette
- Hauteur et épaisseur de l'ailette
- Pas de l'ailette
- Longueur du tube
- Méthode d'ailetage
- Traitement de surface
- Exigences de conception de transfert de chaleur
- Exigences d'inspection et d'essai
- Spécifications d'emballage et de marquage
