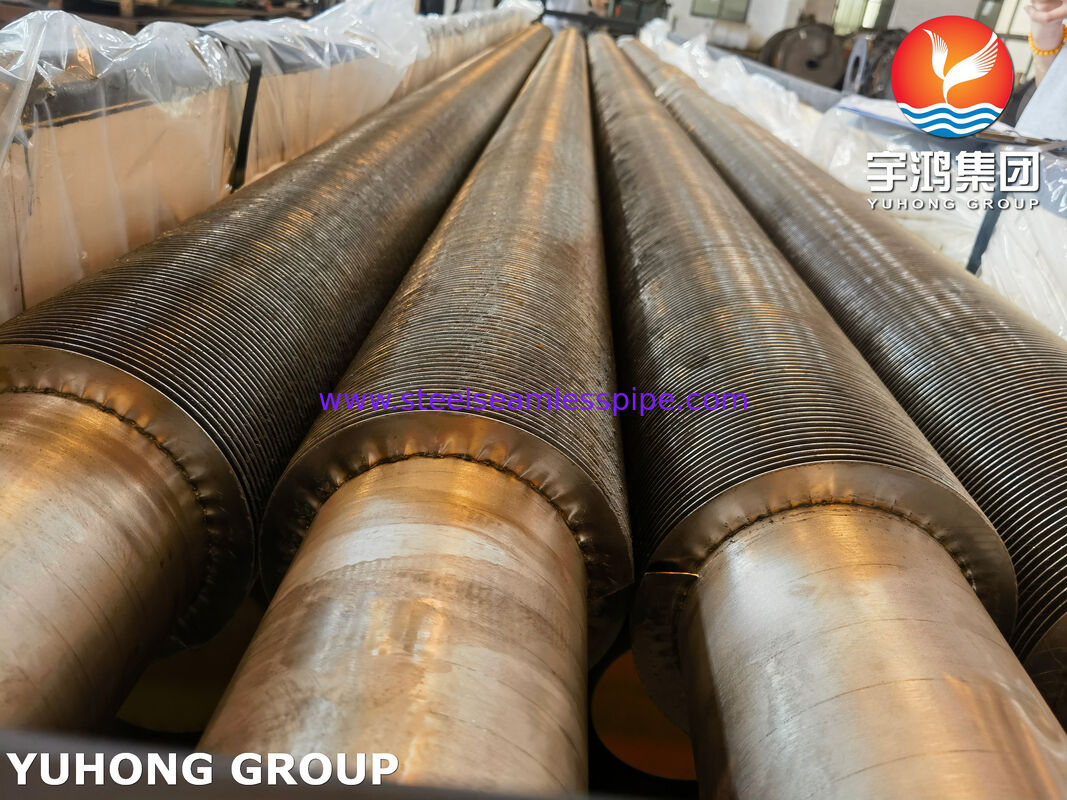

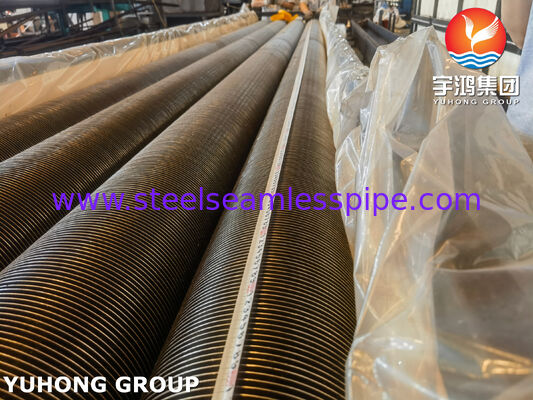

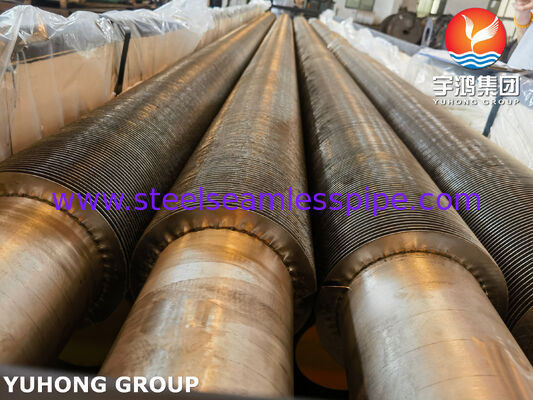

Tubes à nageoires soudés à haute fréquence destinées à la récupération de la chaleur usée ASTM A269 TP321

Vue d'ensemble du produit

Tuyaux à nageoires soudés à haute fréquence ASTM A269 TP321sont des composants de transfert de chaleur conçus pour améliorer l'efficacité thermique dansSystèmes de récupération de chaleur résiduelle, fours industriels, appareils de chauffage des procédés de raffinerie, usines pétrochimiques et échangeurs de chaleur à gaz à haute température.

Le produit combine untubes en acier inoxydable austénitique TP321avec des ailerons métalliques soudés en continu; le soudage à haute fréquence produit une forte liaison métallurgique/mécanique entre l'aileron et le tube,permettant un transfert efficace de chaleur des gaz de combustion chauds ou des gaz de procédé à travers la surface à nageoires et dans le fluide du côté du tube.

L'ASTM A269 TP321 est particulièrement adapté aux applications à température élevée où la résistance à l'oxydation, au cycle thermique et à la corrosion intergranulaire est importante.La qualité TP321 stabilisée au titane peut offrir des avantages par rapport à l'acier inoxydable 304 conventionnel dans certains services à température élevée.

Pour les équipements de récupération de chaleur résiduelle, la construction à nageoires augmente considérablement la surface de transfert de chaleur externe efficace par rapport à un tube nu.Cela permet aux concepteurs d'équipements d'obtenir une récupération de chaleur plus élevée dans une surface de transfert de chaleur relativement compacte.

Principales caractéristiques

• Matériau du tube de base:Acier inoxydable ASTM A269 TP321
• Type de nageoires:Actifs à haute fréquence soudés
• Applications:Récupération de la chaleur résiduelle
• Excellente amélioration de la surface par transfert de chaleur
• Bonne résistance à l'oxydation à température élevée
• Acier inoxydable austénitique stabilisé au titane
• Une forte fixation de la nageoire sur le tube
• Appareils pour la fabrication d'électroménagers
• Tubes, nageoires, longueur et configuration personnalisées disponibles
• Convient pourles gaz de combustion, les gaz de combustion et la récupération de chaleur des gaz de procédé

Applications typiques

Les tubes à nageoires HFW ASTM A269 TP321 sont particulièrement adaptés pour:

1. Chaudières à récupération de chaleur

Les tubes peuvent être incorporés dans des sections de récupération de chaleur où les gaz d'échappement chauds transfèrent leur énergie résiduelle à l'eau ou à un autre fluide de procédé.

Les applications typiques sont:

• Chaudières à chaleur de déchets
• Unités de récupération de chaleur
• Récupération de chaleur d'échappement industrielle
• Récupération thermique des gaz de procédé
• Équipement de production de vapeur à récupération de chaleur

2. Rafineries et usines pétrochimiques

Les raffineries et les installations pétrochimiques produisent des quantités considérables de gaz d'échappement à haute température et de gaz de processus.TP321 Les tubes à nageoires HFW peuvent être utilisés pour récupérer cette énergie thermique autrement gaspillée.

Les applications potentielles sont les suivantes:

• Parties de convection des appareils de chauffage par processus
• Récupération de chaleur des fours de raffinerie
• Appareils de chauffage de procédés pétrochimiques
• Unités de transformation des hydrocarbures
• Échangeurs de chaleur à gaz à haute température

3Récupération de chaleur dans les fours industriels

Les fours industriels dégagent des gaz chauds contenant une énergie récupérable importante.

• Préchauffage de l'eau d'alimentation par chaudière
• Préchauffage par air de combustion
• Chauffage de l'eau par procédé
• Génération de vapeur
• Préchauffage des fluides de procédé

4Échangeurs de chaleur à gaz à haute température

La combinaison d'acier inoxydable TP321 et de construction de nageoires HFW rend ce produit adapté aux échangeurs de chaleur exposés à des gaz chauds où une grande surface de transfert de chaleur du côté du gaz est requise.

Plage de taille commune

Les dimensions exactes doivent être sélectionnées en fonction du calcul du transfert de chaleur, de la vitesse du gaz, de la température de fonctionnement, de la pression, des conditions d'encrassement et de la conception des équipements.

Les gammes de fabrication typiques peuvent inclure:

Ce sont...des gammes d'ingénierie communes plutôt que des exigences fixes ASTM A269Les dimensions personnalisées peuvent être fabriquées selon les dessins du client, les calculs de transfert de chaleur ou les spécifications de l'équipement.

Pour un service à haute température particulièrement exigeant, le matériau de la nageoire doit être sélectionné avec le matériau du tube en fonction de la température de fonctionnement,exigences relatives à l'environnement de corrosion et à l'expansion thermique.

ASTM A269 TP321 Composition chimique

Ce qui suit représente les limites de composition chimique généralement spécifiées pourTubes en acier inoxydable TP321selon la norme ASTM A269. L'édition applicable de la norme et les spécifications de l'acheteur doivent être confirmées pour chaque commande.

Il est important:Les valeurs ci-dessus doivent être considérées comme la plage de composition ASTM A269 TP321 généralement spécifiée.

Propriétés mécaniques

Exigences mécaniques minimales typiques associées àPour l'utilisation dans les appareils électroménagerssont les suivants:

Les propriétés mécaniques réelles peuvent varier en fonction des conditions de fabrication des tubes, du traitement thermique, des dimensions et des spécifications d'achat applicables.

Pour les applications de tubes à nageoires, les performances mécaniques duLe tube lui-même ne doit pas être confondu avec la performance de liaison nageoire-tube.Cette dernière nécessite des contrôles de fabrication et d'inspection distincts.

Processus de soudage à haute fréquence

La nageoire est fixée en continu au tube à l'aide d'unprocédé de soudage à haute fréquence.

Au cours de la production, l'énergie électrique haute fréquence génère une chaleur localisée à l'interface nageoire-tube.d'une hauteur n'excédant pas 300 cm3.

Le procédé présente plusieurs avantages:

• Fixation continue des nageoires
• Consistance élevée de la production
• Bon contact thermique
• Faible résistance au contact thermique
• Forte résistance aux vibrations
• Bonne résistance à l'expansion et à la contraction thermiques
• Pour les tubes à nageoires longues
• Géométrie cohérente des nageoires

Les paramètres de soudage sont contrôlés en fonction du matériau du tube, du matériau de la nageoire, de l'épaisseur de la nageoire, de la hauteur de la nageoire et de la vitesse de production.

Inspection et essais

Le contrôle de la qualité devrait couvrir à la foisTubes de base ASTM A269 TP321et letubes à nageoires finis.

1Analyse de la composition chimique

L'analyse chimique de PMI ou de laboratoire peut être effectuée pour vérifier la qualité de l'acier inoxydable et confirmer les éléments d'alliage requis.

2Tests de traction

Les tubes représentatifs sont testés pour la résistance à la traction, la résistance au rendement et l'allongement selon la norme applicable.

3Test de dureté

Les essais de dureté peuvent être effectués selon les exigences du cahier des charges ou du plan de contrôle de la qualité.

4Test hydrostatique ou non destructeur

Le tube peut être soumis à l'essai hydrostatique applicable ou à l'essai électrique non destructif requis par l'ASTM A269 et le cahier des charges.

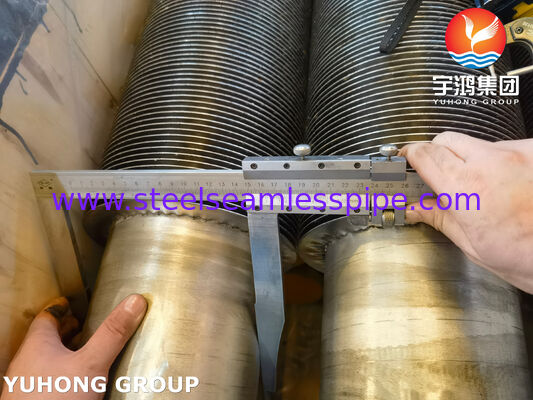

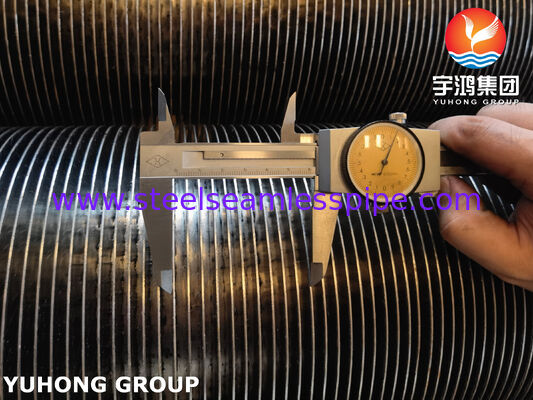

5Inspection dimensionnelle

Les contrôles dimensionnels typiques comprennent:

• Diamètre extérieur du tube
• Épaisseur de paroi
• Longueur du tube
• Hauteur des nageoires
• Épaisseur des nageoires
• La hauteur de la nageoire
• Concentricité des ailerons
• Droite des nageoires

6Inspection visuelle

Le tube fini à nageoires est inspecté pour:

• Les défauts de surface
• Les fissures
• Oxydation excessive
• Géométrie irrégulière des nageoires
• Discontinuités de soudage
• Nageoires endommagées
• Déformation du tube

7. Inspection de la liaison de la nageoire au tube

Parce que la performance thermique d'un tube à nageoires HFW dépend fortement de la connexion nageoire-tube,la zone soudée doit être inspectée conformément à la procédure de contrôle de la qualité du fabricant et aux exigences de l'acheteur.

En fonction de l'application, des essais de liaison destructive, un examen métallographique ou d'autres méthodes d'inspection approuvées peuvent être spécifiés.

8. Certification du matériau

UneCertificat d'essai des matériaux (MTC)La certification EN 10204 3.1 peut également être fournie si elle est spécifiée par l'acheteur.

Les avantages de la récupération de la chaleur résiduelle

L'avantage principal de la configuration à nageoires HFW est l'augmentation significative de lasurface de transfert de chaleur côté gaz.

Comparés aux tubes nus, les tubes à nageoires peuvent:

• Augmentation de la capacité de transfert de chaleur
• Réduire l'empreinte de surface de l'échangeur de chaleur
• Améliorer la valorisation de la chaleur résiduelle de faible valeur
• Prise en charge d'un équipement de récupération de chaleur plus compact
• Améliorer l'efficacité thermique des équipements
• Réduire le nombre de tubes nécessaires pour une tâche donnée, selon la conception

Le TP321 constitue en outre une option de matériau attrayante lorsque le système de récupération de chaleur fonctionne à des températures élevées et nécessite un acier inoxydable austénitique avec stabilisation au titane.

Fabrication et personnalisation

Nous pouvons fabriquerTubes à nageoires HFW ASTM A269 TP321selon les exigences du client, y compris sur mesure:

• Diamètre extérieur du tube
• Épaisseur de paroi du tube
• Hauteur des nageoires
• Épaisseur des nageoires
• La hauteur de la nageoire
• Matériau des nageoires
• Configuration des nageoires
• Longueur du tube
• Tuyaux sans nageoires
• Finition de surface
• Dispositions d'emballage

Pour un nouveau projet de récupération de chaleur résiduelle, les clients peuvent fournircharge thermique, température d'entrée/sortie, composition du gaz, débit, pression de fonctionnement, milieu du côté du tube et espace d'installation disponibleafin que la configuration du tube à nageoires puisse être adaptée à la conception de l'équipement.
