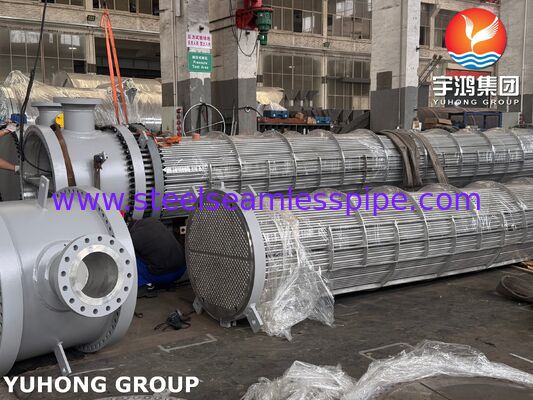

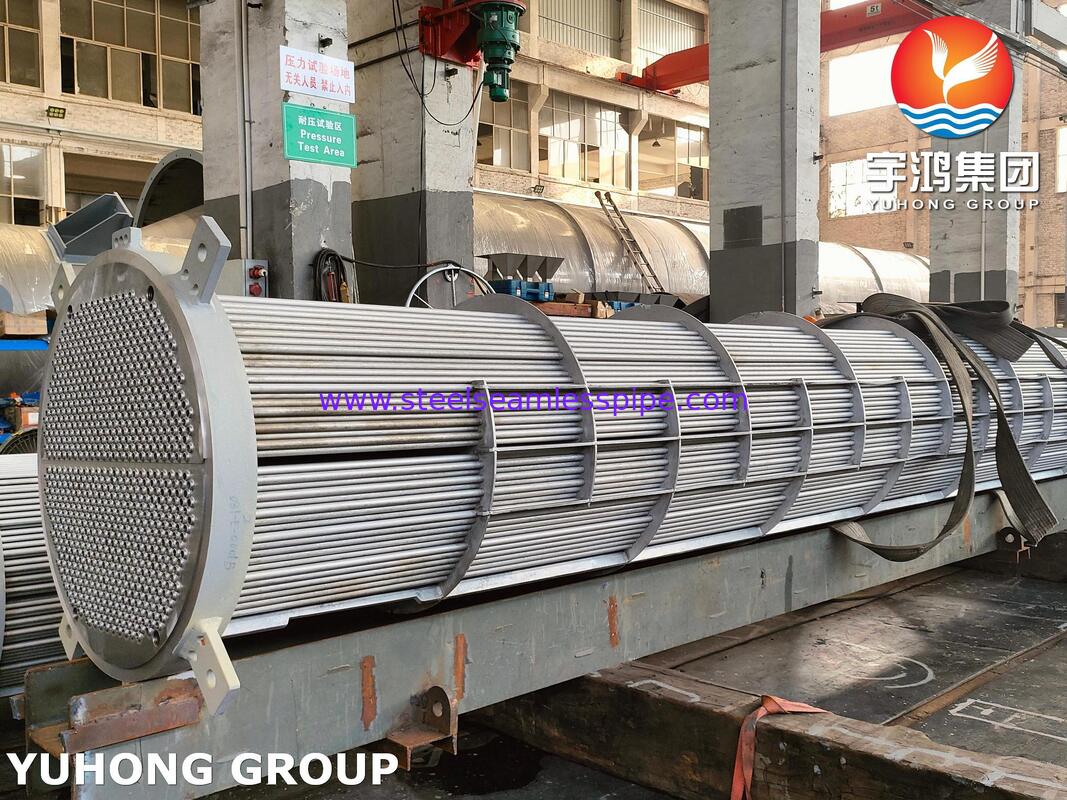

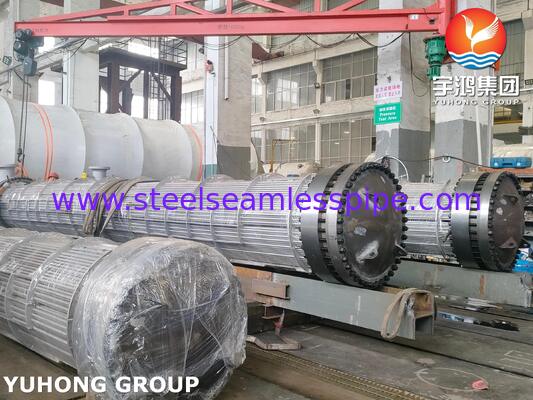

Tubes d'échangeur de chaleur en acier inoxydable résistant à la corrosion avec tubes à aileron personnalisés et tubes sans soudure

Yuhong Group Co., Ltd. est un fabricant intégré de tubes bruts de haute qualité, de composants d'équipement sous pression et de noyaux thermiques de remplacement direct. Nous concevons et fabriquons sur mesure des assemblages de faisceaux de tubes d'échangeur de chaleur, des noyaux de tubes droits/coudés, des modules à surface étendue à tubes ailetés, et des plaques de calandre d'échangeur de chaleur forgées lourdes conçues spécifiquement pour les applications chimiques, pétrochimiques et de production d'énergie corrosives.Classifications des produits et options de matériauxFaisceaux de tubes en U amovibles (TEMA U) :Faisceaux de tubes à tête flottante (TEMA S/T) :

Construits avec une calandre fixe et un couvercle de tête flottante interne, permettant le retrait complet du faisceau pour le nettoyage par hydro-sablage mécanique des encrassements agressifs côté calandre.Normes de conception : Assemblages rigides à double calandre adaptés aux fluides de procédé propres ou aux environnements d'exploitation avec des gradients thermiques minimaux. L'expansion automatisée à couple contrôlé combinée à une soudure orbitale TIG de résistance ou à une soudure d'étanchéité dans des rainures de calandre dentelées empêche les fuites au niveau des joints sous des pressions de service supérieures à 15 MPa. Intègre des modules de tubes ailetés à haute densité (manchon en aluminium extrudé, pied en L ou ailettes G noyées) sur des tubes de base en acier inoxydable pour assurer les performances de transfert de chaleur dans les refroidisseurs à air ambiant. La fabrication de tubes en acier inoxydable sans soudure en interne garantit des tolérances dimensionnelles serrées, une taille de grain contrôlée et une faible rugosité de surface (Ra≤0,8) sur chaque tube d'échangeur de chaleur.Aciers inoxydables austénitiques : Les rayons de cintrage en U formés à froid subissent un traitement thermique de mise en solution contrôlé pour restaurer les couches de passivation et prévenir la fissuration par corrosion sous contrainte (SCC) dans les environnements contenant des chlorures.Aciers duplex et super duplex :Alliages spéciaux :

Composants et fonctions du faisceau de tubes

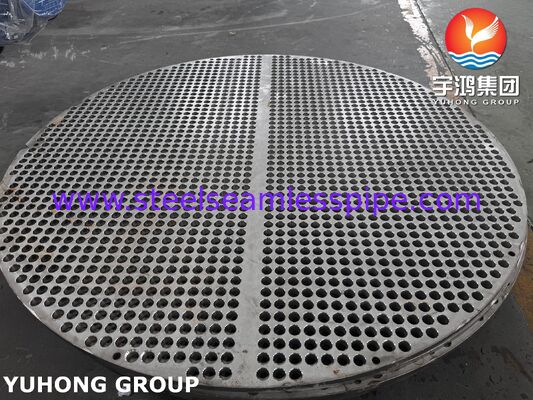

• Composant du noyauSpécifications et fabrication des composantsCalandre d'échangeur de chaleur
• Acier inoxydable forgé lourd (316L, 2205), percé par CNC avec des rainures à double dentelureSert de frontière de pression principale entre les flux de calandre et de tubes tout en maintenant les extrémités des tubes en place.Sans soudure étiré à froid, à ailettes basses ou cintré en U, tube en acier inoxydable sans soudure
• Forme l'interface thermique principale ; conçu avec une variation minimale de l'épaisseur de paroi pour éviter les points chauds.Chicanes segmentées
• Chicanes segmentées simples/doubles ou chicanes à tige en acier inoxydableDirige le flux côté calandre à travers le faisceau de tubes d'échangeur de chaleur pour optimiser la vitesse et prévenir les vibrations.Tiges filetées robustes en acier inoxydable avec entretoises de manchon de précision

• Chicanes d'impactPlaques d'usure épaisses en acier inoxydable montées sous les piquages de calandre
• Détourne les jets de fluide côté calandre entrants pour protéger les rangées de tubes extérieures de l'érosion par gouttelettes.Points forts techniques et normes de contrôle qualité
• Intégration directe du laminoir à tubes : La fabrication de tubes en acier inoxydable sans soudure en interne garantit des tolérances dimensionnelles serrées, une taille de grain contrôlée et une faible rugosité de surface (Ra≤0,8) sur chaque tube d'échangeur de chaleur.Expansion de précision et intégrité des soudures : L'expansion automatisée à couple contrôlé combinée à une soudure orbitale TIG de résistance ou à une soudure d'étanchéité dans des rainures de calandre dentelées empêche les fuites au niveau des joints sous des pressions de service supérieures à 15 MPa.Recuit de mise en solution pour les cintres en U : Les rayons de cintrage en U formés à froid subissent un traitement thermique de mise en solution contrôlé pour restaurer les couches de passivation et prévenir la fissuration par corrosion sous contrainte (SCC) dans les environnements contenant des chlorures.Protocoles NDT rigoureux :

• E-mail direct : jimmy@steelseamlesspipe.comNormes de conception : ASME Section VIII Div 1, TEMA Class R/B/C, API 660, PED 2014/68/EU, ISO 9001
