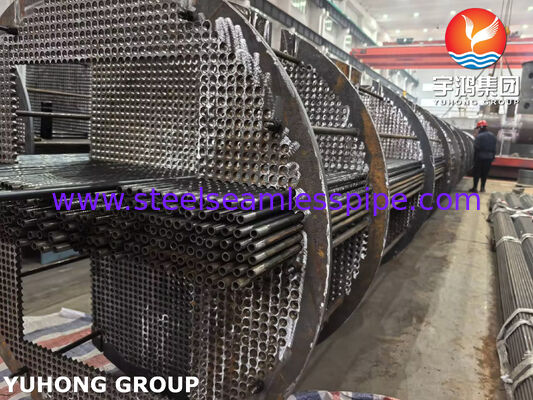

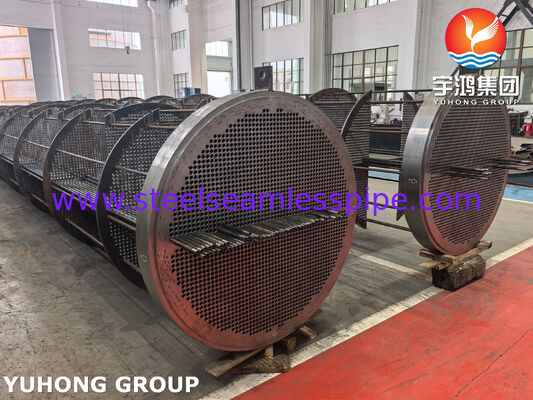

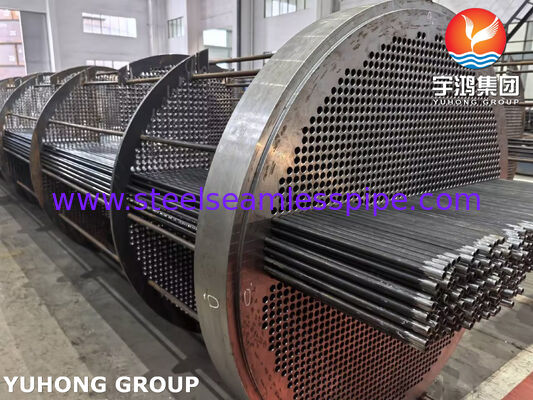

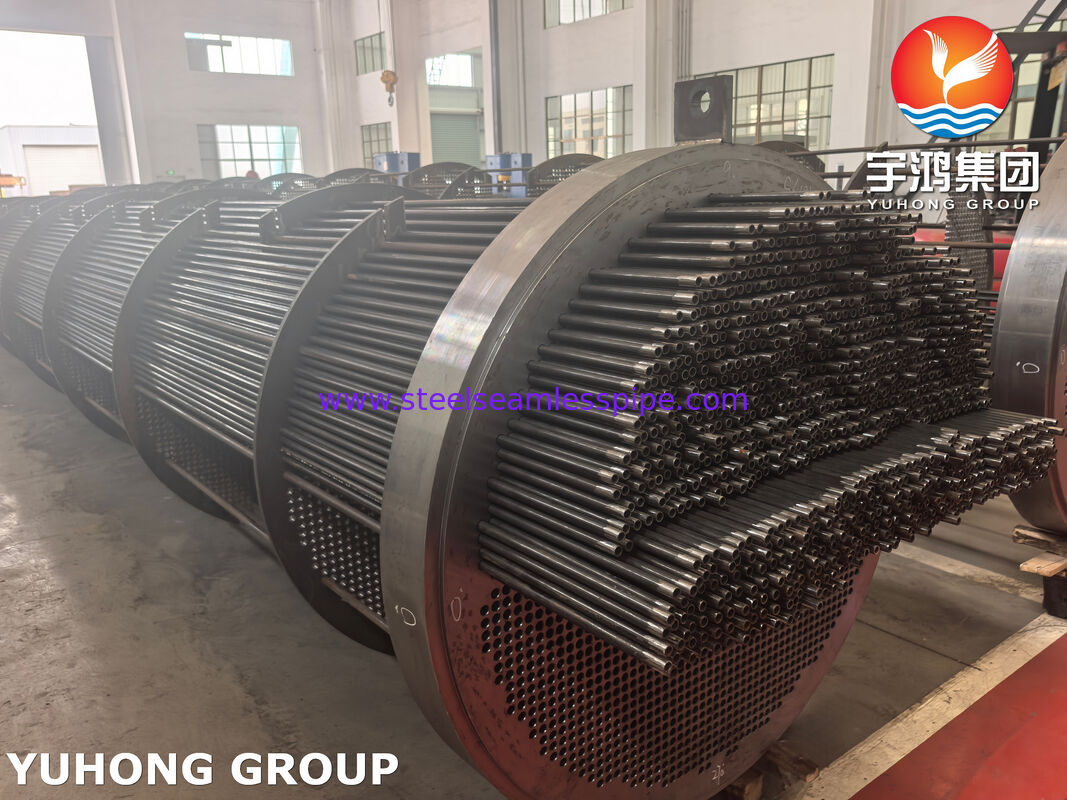

Ensembles de tubes d'échangeur de chaleur en acier au carbone personnalisés et solutions de remplacement de noyaux thermiques de précision
Yuhong Group Co., Ltd. est un fabricant entièrement intégré de tubes de transfert de chaleur bruts, d'équipements sous pression pour services sévères et de noyaux thermiques de remplacement. Nous concevons et fabriquons des ensembles de tubes d'échangeur de chaleur personnalisés, des réseaux de tubes droits/coudés, des modules de tubes à ailettes à haute efficacité et des plaques de plaques tubulaires d'échangeur de chaleur forgées lourdes pour des opérations de processus industriels exigeantes.
En tant que fabricant principal de tubes et tuyaux en acier sans soudure, Yuhong Group maintient un contrôle qualité direct depuis la fusion des matières premières jusqu'à l'usinage de précision et l'assemblage final. Nos capacités de production couvrent un large éventail de métallurgies, y compris les tubes sans soudure en acier inoxydable, les tubes de four, les tubes en alliage de nickel, les tubes en alliage de cuivre et les tubes en acier au carbone à paroi épaisse. Nous construisons des systèmes complets d'échangeurs de chaleur de processus ainsi que des ensembles de remplacement direct conçus strictement selon les normes TEMA, ASME Section VIII Div 1 et API 660.
Classifications de produits et options de matériaux
Nous concevons des noyaux de remplacement thermiques correspondant à la géométrie de l'équipement d'origine du fabricant (OEM) ou aux exigences de processus améliorées sur des conceptions mécaniques standard :
- Ensemble de tubes en U amovibles (TEMA U) : Comprend des réseaux de tubes d'échangeur de chaleur courbés fixés à une seule plaque tubulaire. Cette configuration permet une dilatation thermique différentielle élevée entre la calandre et les tubes sans provoquer de fatigue mécanique aux joints tube-plaque tubulaire.
- Ensemble de tubes à tête flottante (TEMA S/T) : Construit avec une plaque tubulaire d'échangeur de chaleur stationnaire à une extrémité et une tête flottante interne à l'autre, permettant le retrait complet du noyau pour le nettoyage mécanique des encrassements du côté calandre dans les applications de pétrole brut.
- Ensemble à plaque tubulaire fixe (TEMA E/F) : Conception rigide à double plaque tubulaire idéale pour les charges thermiques stables, les faibles différentiels de température de fonctionnement ou les calandres équipées de joints de dilatation.
- Ensembles de noyaux à ailettes refroidis par air : Intègre des modules de tubes à ailettes haute densité (aluminium extrudé, pied en L, pied en KL ou ailettes G intégrées) sur les tubes de base pour maximiser la dissipation de chaleur dans les systèmes de refroidissement par air.
Options de matériaux pour les conditions de processus critiques :
- Aciers au carbone : ASTM A179 (sans soudure à faible teneur en carbone étiré à froid), ASTM A214 (soudé par résistance électrique), ASTM A210 Grade A1/C, SA334 Grade 6 (service à basse température).
- Aciers alliés sans soudure : Grades de tubes de four ASTM A213 T11, T22, T91 pour les chaudières à haute température et les fours chauffés.
- Alliages d'acier inoxydable et résistants à la corrosion : Tubes sans soudure en acier inoxydable (304/304L, 316/316L, Duplex 2205, Super Duplex 2507), tubes en alliage de nickel (Inconel 625, Hastelloy C276, Monel 400) et tubes en alliage de cuivre (CuNi 90/10, CuNi 70/30) pour les boucles de refroidissement à l'eau saumâtre ou de mer.
Composants de l'ensemble de tubes et fonctions des composants
| Composant du noyau | Options d'ingénierie et spécifications de fabrication | Fonction structurelle dans l'équipement d'échangeur de chaleur |
|---|
| Plaque tubulaire d'échangeur de chaleur | Acier au carbone forgé lourd (SA105, SA350 LF2), percé par CNC avec des rainures à double dentelure | Agit comme la principale barrière de pression séparant les fluides côté tube et côté calandre tout en sécurisant les extrémités des tubes sous pression. |
| Tube d'échangeur de chaleur | Tube lisse sans soudure, à ailettes basses, à ailettes étendues ou tubes courbés en U | Forme l'interface de transfert thermique principale ; conçu avec des tolérances serrées sur le diamètre extérieur (OD) et l'épaisseur de paroi. |
| Chicanes segmentées | Chicanes mono-segmentées, double-segmentées ou NTIW (pas de tubes dans la fenêtre) | Dirige le flux de fluide côté calandre perpendiculairement à travers le réseau de tubes pour améliorer la turbulence tout en supportant structurellement les tubes contre les vibrations. |
| Tiges de serrage et entretoises | Tiges filetées en acier au carbone haute résistance ou en acier inoxydable avec manchons de précision | Fixe rigidement les emplacements des plaques de chicane le long de l'axe longitudinal de l'ensemble de tubes d'échangeur de chaleur, empêchant l'inclinaison ou le déplacement des chicanes. |
| Chicanes d'impact | Plaques d'usure épaisses en acier au carbone/alliage montées sous les buses de calandre | Protège les rangées de tubes extérieures contre l'impact de gouttelettes de liquide à haute vitesse, empêchant l'érosion-corrosion près des entrées de fluide de la calandre. |
Points forts techniques et normes de contrôle qualité
- Contrôle direct du laminoir à tubes : La production de tubes sans soudure en interne garantit un contrôle précis du diamètre extérieur (OD), une uniformité de l'épaisseur de paroi et une finition de surface élevée sur toute la longueur de chaque tube d'échangeur de chaleur.
- Expansion hydraulique contrôlée par couple : L'expansion automatisée dans des trous de plaque tubulaire à double rainure, combinée à une soudure d'étanchéité optionnelle, garantit une intégrité de joint sans fuite sous des pressions de fonctionnement supérieures à 20 MPa.
- Détente des contraintes des tubes en U : Les zones courbées à froid des configurations de tubes en U subissent un recuit de solution contrôlé ou un traitement thermique de détente pour restaurer la résistance à la corrosion et prévenir la fissuration par corrosion sous contrainte (SCC).
- Vérification qualité à 100 % : Les protocoles NDE comprennent des tests de pression hydrostatique, des tests par courants de Foucault (ET) sur les tubes, des tests radiographiques (RT) sur les soudures sous pression, des tests par ressuage (PT) et une identification positive des matériaux (PMI).
Directives d'ingénierie : Connaissances essentielles pour le remplacement et le dimensionnement des ensembles
- Gestion des vibrations induites par le flux (FIV) : Des vitesses de flux transversales élevées côté calandre peuvent induire un flottement des tubes, entraînant une usure par frottement aux points de contact des chicanes ou une rupture par fatigue des tubes. Le recalcul des longueurs de tubes non supportés, l'ajustement de l'espacement des chicanes ou l'intégration de chicanes à tiges résolvent les problèmes de FIV dans les refroidisseurs de gaz.
- Géométrie de pas et maintenance mécanique : Lors de la commande de noyaux de remplacement pour des fluides à fort encrassement, la spécification d'une disposition de pas de tubes carrée à 90° ou 45° crée des voies de nettoyage continues pour le nettoyage par hydro-jet à haute pression lors de la maintenance de redémarrage. Un pas triangulaire de 30° est recommandé pour les fluides propres afin de maximiser la densité de transfert de chaleur.
- Règles de dégagement entre la chicane et la calandre : La limite extérieure du tube (OTL) et le diamètre extérieur de la chicane doivent strictement respecter les normes TEMA. Un dégagement excessif permet au fluide de processus de contourner le réseau de tubes le long de la paroi intérieure de la calandre, réduisant considérablement l'efficacité thermique dans les unités d'échangeur de chaleur TEMA.
Secteurs cibles et applications principales
- Raffinage du pétrole : Trains de préchauffage des unités de distillation atmosphérique (CDU), échangeurs d'alimentation d'hydrocraqueur, rebouilleurs de traitement à l'amine et condenseurs de tête.
- Production pétrochimique et chimique : Échangeurs de trempe des unités d'éthylène, refroidisseurs d'acide nitrique et unités de séparation des aromatiques.
- Traitement du gaz naturel : Rebouilleurs de désulfuration de gaz, unités de régénération de glycol et refroidisseurs intermédiaires/post-refroidisseurs de compresseurs.
- Production d'électricité et services publics : Réchauffeurs d'eau d'alimentation de chaudière, refroidisseurs d'huile de turbine et condenseurs de surface à vapeur de glande.
