EN1092-1 F316L Acier inoxydable bride à plate face PN2.5-PN100, DN10-DN600

• Les produits de la marque YUHONG sont déjà exportés dans plus de 85 pays avec plus de 35 ans d'expérience, grâce à une politique de contrôle qualité stricte, un excellent service de vente et une livraison dans les délais. YUHONG a gagné de plus en plus de nouveaux clients et a reçu de plus en plus de commandes répétées de la part d'anciens clients. Dans l'esprit des gens de YUHONG : la qualité est la première chose importante !

Bride à face plate en acier inoxydable EN1092-1 F316L PN2.5-PN100, DN10-DN600

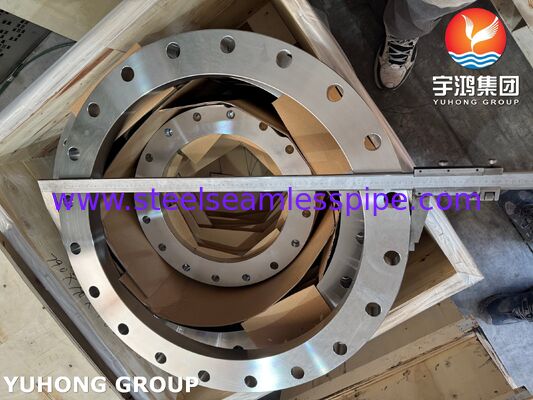

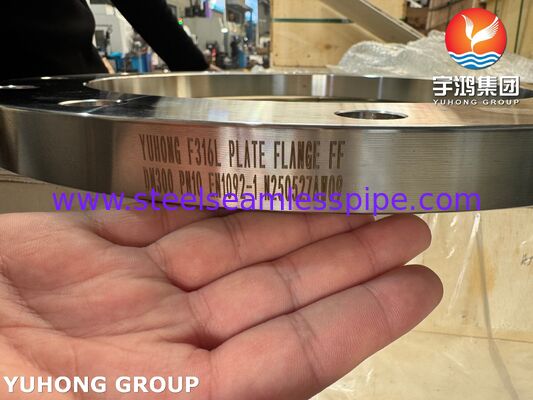

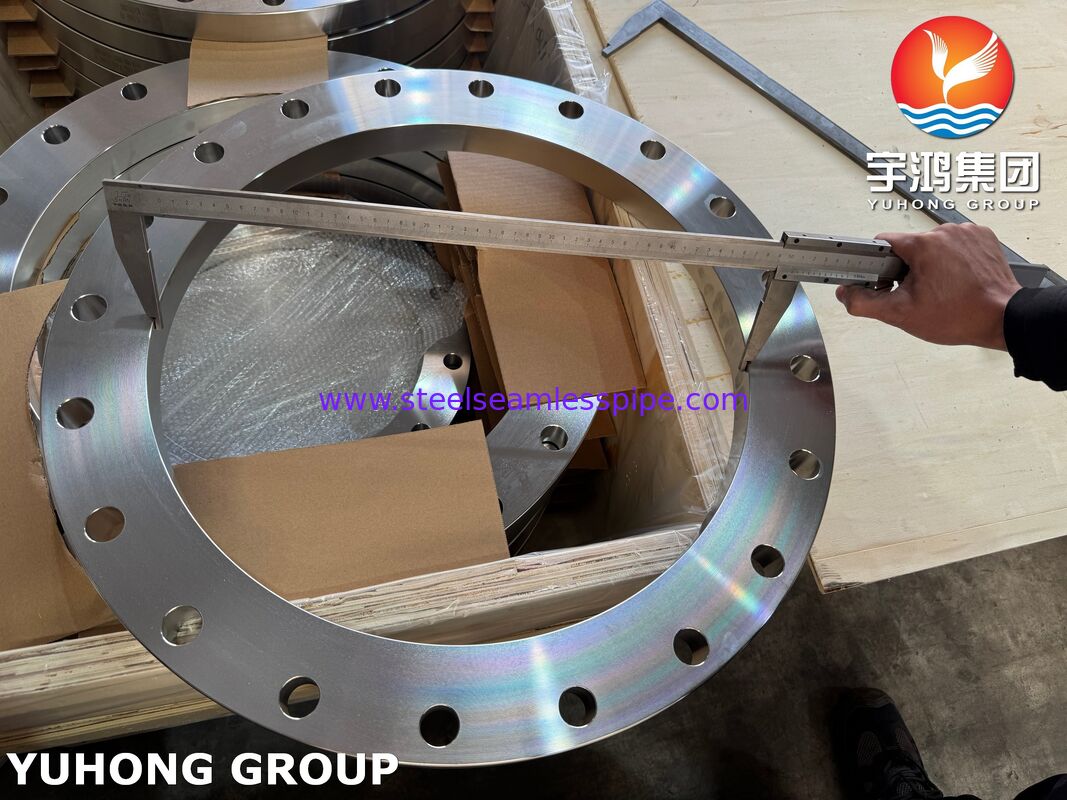

La bride à face plate en acier inoxydable EN1092-1 F316L est une bride circulaire en acier de norme européenne fabriquée conformément à la norme EN 1092-1, la norme européenne pour les brides en acier et leurs raccords.Désignée comme Type 01 (bride plate à souder), cette bride est un disque circulaire plat en acier avec des trous de boulons sur le périmètre, présentant aucun moyeu et aucune face surélevée.

Ce produit couvre 24 spécifications de taille nominale de DN10 à DN600, avec des pressions nominales réparties sur 8 classes de PN2.5 à PN100 (PN2.5/6/10/16/25/40/63/100).Comparativement aux brides à face surélevée (RF), cette bride à face plate nécessite l'utilisation d'un joint à face entière, qui répartit la précharge des boulons uniformément sur toute la surface de contact du joint. Elle est particulièrement adaptée aux raccords d'équipements fragiles ou de faible résistance, tels que les tuyères en fonte, en plastique ou en PRV, ainsi qu'aux canalisations industrielles générales sous pression moyenne à faible et en cas de cycles thermiques non sévères. Sa configuration « à emboîtement » simplifie grandement l'alignement des tuyaux pendant l'installation et offre un avantage de coût par rapport aux brides à collet soudé (WN). Ce produit est largement utilisé pour les raccords de brides dans les systèmes de tuyauterie industriels à pression moyenne à faible dans les applications chimiques et pétrochimiques, marines et offshore, de traitement de l'eau, alimentaires et pharmaceutiques, de production d'énergie, de CVC et de protection incendie.

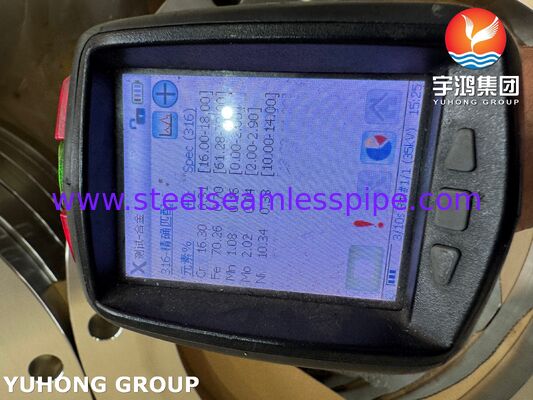

Propriétés chimiques et mécaniques

Propriétés mécaniques

Clés Avantages

• Résistance supérieure à la corrosion – la teneur en molybdène de 2,0 à 3,0 % offre une résistance exceptionnelle à la corrosion par piqûres, par crevasses et à l'attaque par les chlorures, ce qui la rend idéale pour les environnements marins, chimiques et les fluides agressifs.
• Excellente soudabilité et résistance à la sensibilisation – la faible teneur en carbone (≤0,030 %) empêche la précipitation de carbure de chrome pendant le soudage, éliminant ainsi le besoin d'un traitement thermique post-soudage et garantissant l'intégrité des joints à long terme.
• Répartition uniforme de la charge – la conception à face plate avec joint à face entière assure une précharge uniforme des boulons sur toute la surface d'étanchéité, évitant ainsi la surcharge et les dommages aux tuyères fragiles des équipements en fonte, en plastique ou en PRV.

Applications clés

• Systèmes de tuyauterie chimique et pétrochimique
• Environnements marins et offshore
• Industries pharmaceutique et agroalimentaire
• Usines de traitement de l'eau et de dessalement
• Systèmes de tuyauterie de protection incendie
• Services CVC et industriels généraux CVC
• Tuyauterie de service non critique à basse et moyenne pression
