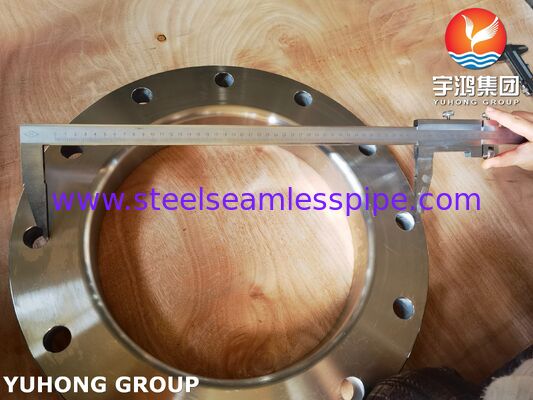

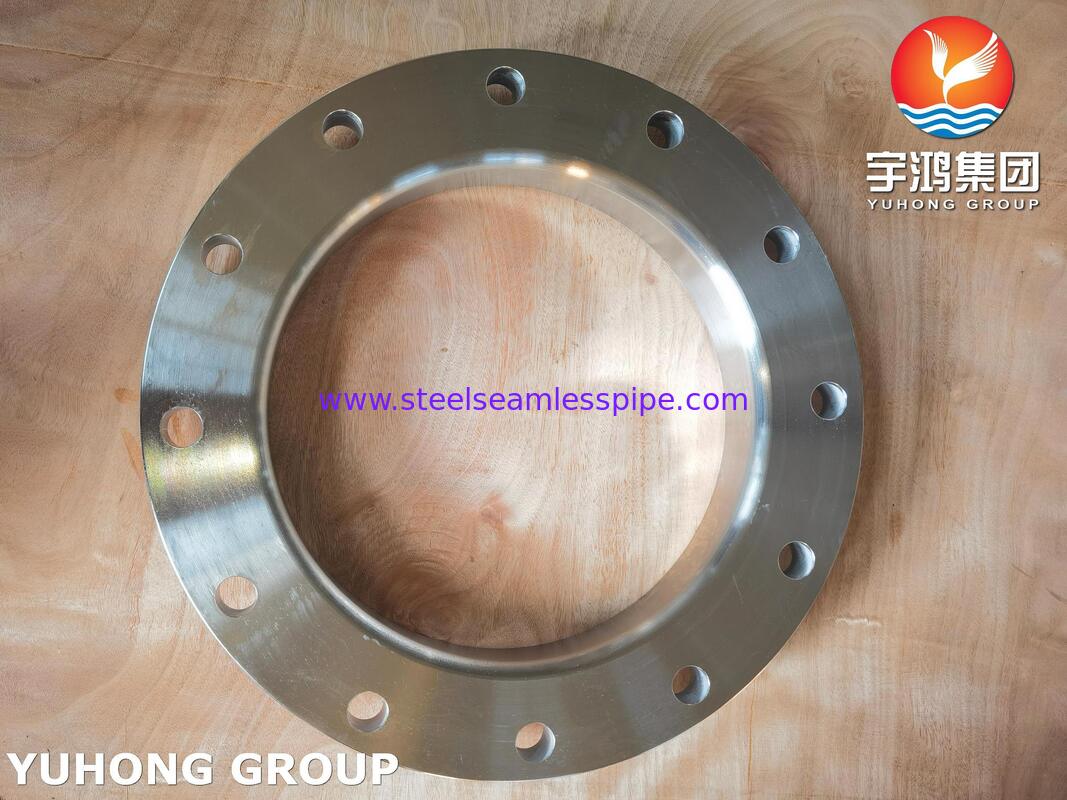

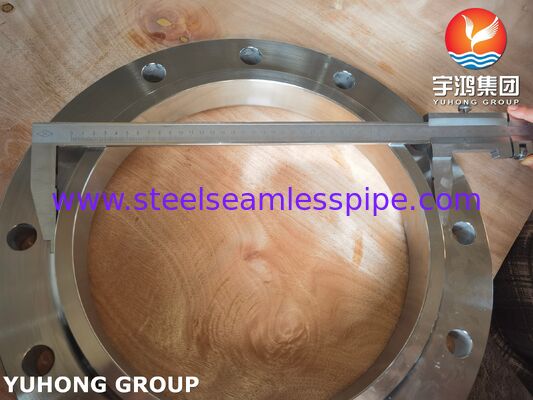

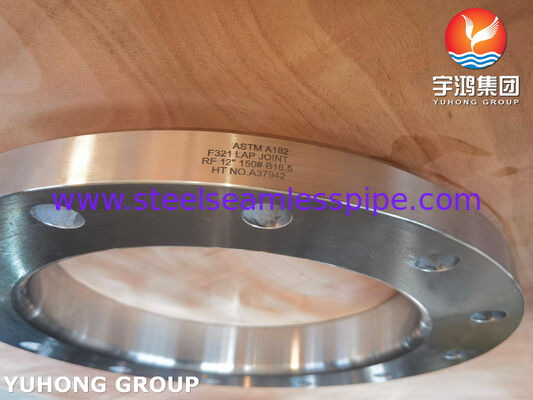

Bride à joint tournant ASTM A182 F321 LTF Bride EN 1.4541 / 08Х18Н10Т Brides en acier inoxydable

Bride à joint à recouvrement en acier inoxydable ASTM A182 F321/UNS S32100/1,4541

Bride à joint à recouvrement ASTM A182 F321 (LTF)est un composant de raccordement de tuyaux en acier inoxydable forgé composé de deux pièces distinctes et non solidaires :

1. L'anneau de bride (bride libre) – Fabriqué selon la norme ASTM A182 F321, cet anneau glisse librement sur le tuyau.

2. L'extrémité du joint à recouvrement – ​​Une pièce séparée, généralement fabriquée selon la norme ASTM A403 WP321 ou équivalent, qui est soudée bout à bout à l'extrémité du tuyau et comporte un épaulement arrondi qui s'accouple à la face arrière de la bride libre.

Lorsqu'il est boulonné à une autre bride, la pression exercée par les boulons comprime la surface du joint de l'extrémité tronquée contre la bride opposée, tandis que l'anneau libre transmet la charge de boulonnage. La bague de bride elle-même n'entre jamais en contact avec le fluide de procédé – seule l'extrémité tronquée le fait. Cette conception permet à l'anneau de tourner librement autour du tuyau, ce qui facilite l'alignement des trous de boulons lors de l'assemblage.

Composition chimique des brides à joint à recouvrement ASTM A182 F321 Brides en acier inoxydable EN 1.4541 / UNS S32100

Propriétés mécaniques de la bride à recouvrement ASTM A182 F321 Brides en acier inoxydable EN 1.4541 / UNS S32100

Applications

En raison de sa stabilisation en titane et de sa conception facile à assembler, cette combinaison de brides LTF est largement utilisée dans :

• Systèmes de tuyauterie basse à moyenne pression (classe 150 – 300).

• Échangeur de chaleur et buses de cuve où un démontage fréquent est nécessaire pour le nettoyage interne.

• Transformation alimentaire et pharmaceutique (où un démontage et un assainissement faciles sont essentiels).

• Usines chimiques manipulant des acides oxydants (par exemple, l'acide nitrique) à des températures modérées.

• Services cryogéniques – Le F321 conserve une bonne ténacité à des températures inférieures à zéro.
