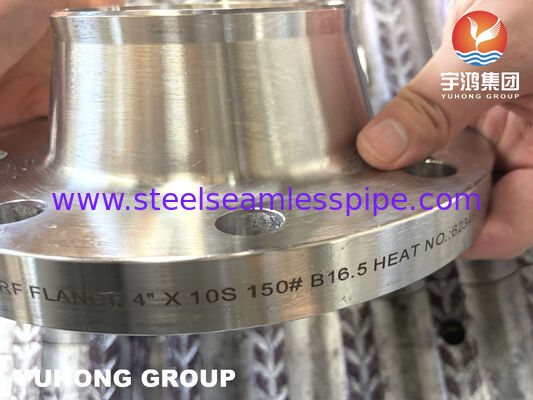

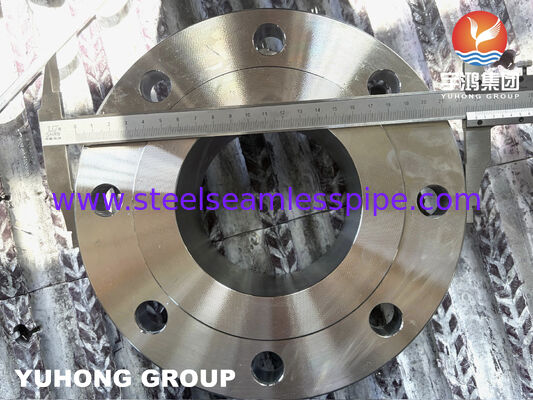

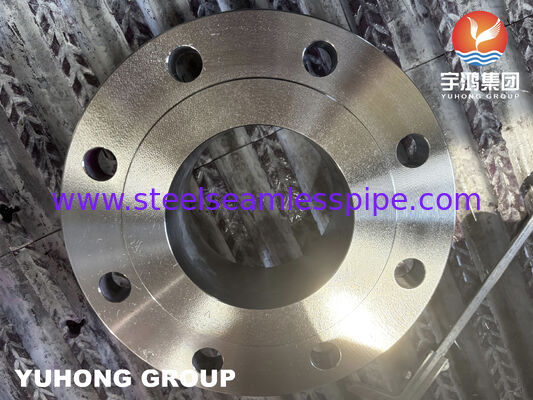

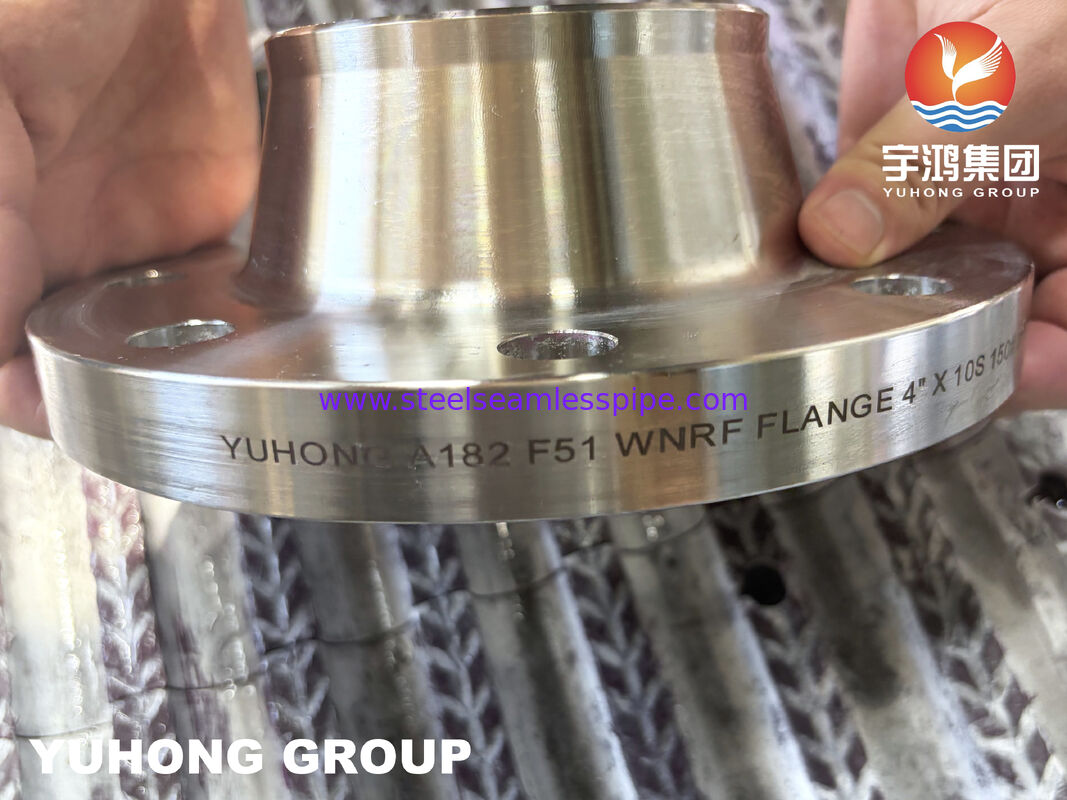

Bride S31803 Duplex Inox WNRF
Présentation du produit
Brides forgées en acier inoxydable duplex pour systèmes de tuyauterie à haute intégrité
Les brides à collet soudé à face surélevée (WNRF) S31803 sont fabriquées en acier inoxydable duplex combinant une microstructure ferritique-austénitique approximativement équilibrée. Comparé aux aciers inoxydables austénitiques conventionnels, le UNS S31803 offre une limite d'élasticité plus élevée ainsi qu'une meilleure résistance à la corrosion par piqûres induite par les chlorures, à la corrosion caverneuse et à la fissuration par corrosion sous contrainte.
La conception à collet soudé assure une répartition progressive des contraintes entre le moyeu de la bride et le tuyau, ce qui la rend adaptée aux pressions cycliques et aux charges mécaniques élevées. Les surfaces d'étanchéité à face surélevée (RF) sont usinées avec précision pour obtenir une compression fiable du joint et des raccords de bride étanches dans une large gamme de systèmes de tuyauterie industriels.
Disponibles conformément aux normes ASME B16.5, EN 1092-1 et aux exigences spécifiques du projet, les brides peuvent être fournies avec une traçabilité complète des matériaux et une documentation d'inspection.
Spécifications techniques
|
Article
|
Spécification
|
|
Nom du produit
|
Bride S31803 Duplex Inox WNRF
|
|
Nuance de matériau
|
UNS S31803 / ASTM A182 F51
|
|
Norme
|
ASME B16.5, EN 1092-1, MSS SP-44
|
|
Type de bride
|
Collet soudé à face surélevée (WNRF)
|
|
Classe de pression
|
Classe 150–2500 / PN10–PN100
|
|
Face
|
RF (Face surélevée), FF, RTJ disponibles
|
|
Processus de fabrication
|
Forgeage à la matrice ouverte + Usinage CNC
|
|
Traitement thermique
|
Recuit de mise en solution
|
|
Plage NPS
|
1/2"–48"
|
|
Inspection
|
PMI, UT, PT, Dureté, Inspection dimensionnelle
|
|
Certification
|
EN 10204 3.1 / 3.2
|
Composition chimique
|
Élément
|
Exigence (%)
|
|
Chrome
|
21.0–23.0
|
|
Nickel
|
4.5–6.5
|
|
Molybdène
|
2.5–3.5
|
|
Azote
|
0.08–0.20
|
|
Carbone
|
≤0.03
|
Propriétés mécaniques
|
Propriété
|
Exigence typique
|
|
Résistance à la traction
|
≥620 MPa
|
|
Limite d'élasticité
|
≥450 MPa
|
|
Allongement
|
≥25%
|
|
Dureté
|
≤290 HB
|
Caractéristiques du produit
- Microstructure duplex pour des performances mécaniques améliorées
La structure biphasée ferritique-austénitique offre une résistance plus élevée que les aciers inoxydables conventionnels de la série 300 tout en conservant une bonne ténacité.
- Résistance supérieure à la corrosion induite par les chlorures
Convient aux milieux contenant des chlorures où la corrosion par piqûres, la corrosion caverneuse et la fissuration par corrosion sous contrainte sont des considérations de conception.
- Géométrie optimisée du collet soudé
Le moyeu conique minimise la concentration de contraintes et améliore la résistance à la fatigue sous chargement cyclique.
- Face surélevée usinée avec précision
Les dimensions contrôlées de la face garantissent un bon positionnement du joint et une intégrité d'étanchéité fiable.
- Traçabilité complète des matériaux
Chaque bride peut être fournie avec une traçabilité du numéro de coulée et des rapports d'inspection pour étayer la documentation du projet.
Applications typiques
-
Plateformes de production offshore
-
Systèmes de refroidissement à l'eau de mer
-
Usines de dessalement
-
Unités de traitement chimique
-
Systèmes de tuyauterie sous pression
-
Installations GNL
-
Tuyauterie d'échangeurs de chaleur
-
Systèmes d'eau d'incendie
-
Usines d'engrais
-
Traitement de la pâte à papier
Grades de matériaux équivalents
|
Norme
|
Grade
|
|
ASTM
|
A182 F51
|
|
UNS
|
S31803
|
|
EN
|
1.4462
|
|
DIN
|
X2CrNiMoN22-5-3
|
|
AFNOR
|
Z3 CrNi 22.05 Az
|
|
GB/T
|
022Cr22Ni5Mo3N
|
Inspection et tests
-
Identification positive des matériaux (PMI)
-
Contrôle par ultrasons (UT)
-
Contrôle par ressuage (PT)
-
Mesure de la teneur en ferrite
-
Essai de dureté
-
Inspection dimensionnelle
-
Documentation EN 10204 3.1 / 3.2
FAQ
1. Pourquoi choisir le S31803 plutôt que le 316L ?
Le S31803 offre une résistance plus élevée et une meilleure résistance à la corrosion par piqûres induite par les chlorures, à la corrosion caverneuse et à la fissuration par corrosion sous contrainte, ce qui le rend adapté aux environnements de service plus exigeants.
2. Quelles classes de pression sont disponibles ?
Les classes 150 à 2500 et les pressions nominales PN équivalentes peuvent être fournies selon les normes ASME ou EN.
3. Des dimensions de bride personnalisées peuvent-elles être fabriquées ?
Oui. Des schémas de perçage spéciaux, des épaisseurs non standard et des dimensions spécifiques au projet peuvent être produits sur la base des dessins du client.
4. Quels documents d'inspection sont disponibles ?
Les certificats EN 10204 3.1 ou 3.2, les rapports PMI, les rapports UT/PT et les enregistrements d'inspection dimensionnelle sont disponibles sur demande.
① Comparaison PREN
|
Matériau
|
PREN typique
|
|
316L
|
24–26
|
|
S31803 (2205)
|
35–38
|
|
S32750 (2507)
|
≥40
|
② S31803 vs S32205
|
Article
|
S31803
|
S32205
|
|
Composition chimique
|
Exigences minimales ASTM
|
Gamme de chimie plus étroite
|
|
Propriétés mécaniques
|
Équivalent
|
Équivalent
|
|
Approvisionnement typique
|
Largement utilisé
|
Souvent double certification (S31803/S32205)
|
③ Types de faces de bride
|
Type de face
|
Application typique
|
|
RF
|
Tuyauterie de procédé générale
|
|
FF
|
Raccords à face plate
|
|
RTJ
|
Service haute pression et haute température
|
Terminologie technique
-
PREN (Indice de résistance à la piqûre)
-
Contrôle de la teneur en ferrite
-
Prévention de la phase sigma
-
Recuit de mise en solution
-
Traçabilité du numéro de coulée
-
Transition de soudage bout à bout
-
Pression de siège du joint
-
Résistance à la fissuration par corrosion sous contrainte (SCC)
-
Résistance à la corrosion caverneuse
-
Service au sulfure d'hydrogène (H₂S)
-
Compatibilité NACE MR0175 / ISO 15156
