ASME SA516 Gr.70 anneau de flange de coque en acier au carbone avec OD ~1939mm × ID ~1568mm × THK 97mm et trous de vis de précision pour échangeurs de chaleur

Groupe Yuhong: Components complets d'échangeurs de chaleur, des tubes aux brides

Yuhong Group Co., Ltd. fournit des systèmes thermiques completséchangeurs de chaleur en coque et en tube (conceptions d'échangeurs de chaleur TEMA), récipients sous pression et refroidisseurs d'air- ainsi que chaque composante interne et externe critique:Tubes à aileron, tubes de four, tubes d'échangeur de chaleur, tubes sans soudure en acier inoxydable, tubes en alliage de nickel, tubes en alliage de cuivre, feuille de tubes d'échangeur de chaleur, faisceau de tubes d'échangeur de chaleur,autres appareils pour la fabrication de lames, de lames et de lames.

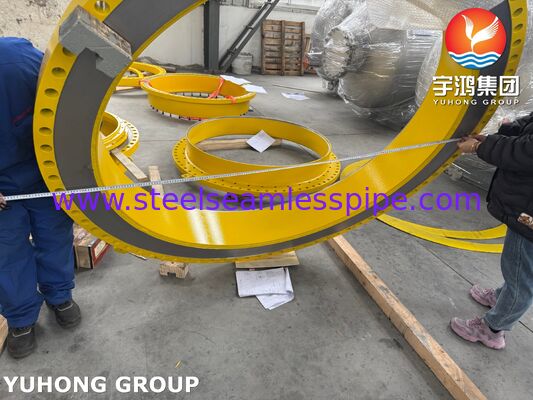

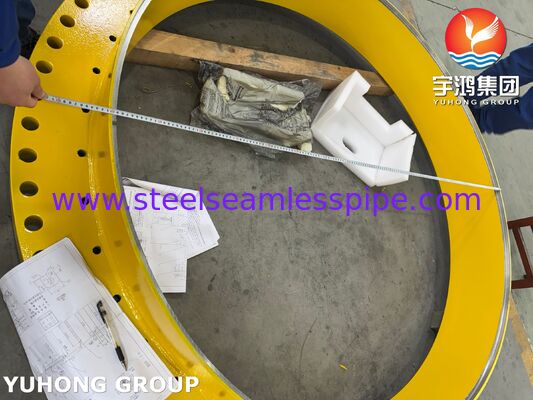

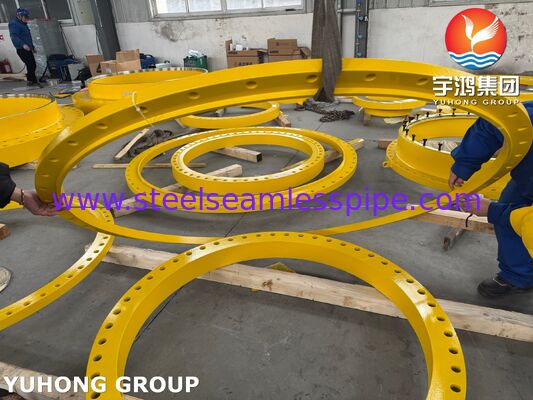

Les photographies et les dessins ci-joints montrent une de nosautres appareils pour la fabrication des produits du noyau ou de la tôle- un anneau forgé/enroulé conçu pour être soudé à la coque de l'échangeur de chaleur, fournissant la connexion boulonnée pour le canal ou le couvercle.

Leanneau de la bride de la coqueest un composant de maintien de la pression soudé à l'extrémité d'une coque d'échangeur de chaleur.et retiré pour inspection et maintenance du côté du tube.

D'après les images et le dessin, cette bride montre:

• Matériau:Acier au carbone (ASME SA516 Gr.70 ou équivalent typique pour la construction de coques)

• Le type:Rings de flange de coquille

• Dimensions (d'après le dessin):

  • Une surdose:~1939 mm

  • Identifiant:~1563­1592 mm (machines à écrire)

  • Épaisseur:~ 97 mm

  • Le diamètre du cercle du boulon (B.C.D.):1860 mm / 1887.5 mm (modèle double)

  • Les trous des boulons:Le nombre d'étoiles

• Méthode de fabrication:d'une épaisseur n'excédant pas 50 mm

• Machinerie de traitement:Pour les appareils à sous-vêtements, y compris les appareils à sous-vêtements

• Marquage:Identification du groupe YUHONG, numéro de tirage et numéro de projet

• Construction forgée ou laminée:L'anneau est formé à partir d'une plaque blanche forgée ou laminée, sans coutures de soudure dans l'anneau de bride lui-même, assurant des propriétés mécaniques uniformes.

• Machinerie de précision:La face d'étanchéité est usinée à la finition de surface requise pour l'étanchéité des joints (typiquement 125-250 RMS pour les joints en spirale).

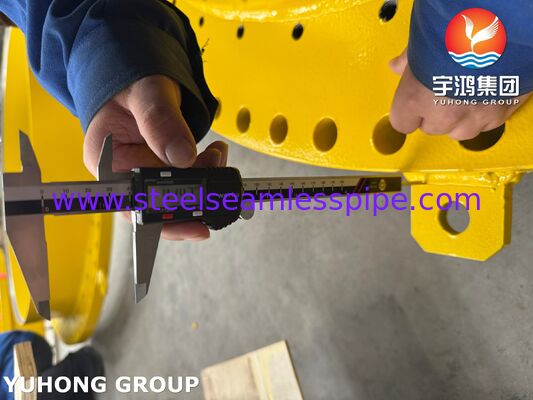

• Des trous de boulons précis:Les trous de boulons sont percés sur un cercle exact (B.C.D. 1860/1887.5 mm) avec un diamètre de trou de boulons approprié (44-3/4 "fil UNC).

• Traçabilité du nombre de chaleur:Chaque anneau est estampillé avec le numéro de chaleur du matériau et le numéro du projet pour une traçabilité complète.

• Capacité de large diamètre:Nous fabriquons des anneaux de brides jusqu'à 2500 mm OD ′′ adaptés aux grands échangeurs de chaleur et aux récipients sous pression.

• Conformité à l'ASME:Les matériaux répondent aux exigences de la section II de l'ASME; les échangeurs complets peuvent être estampillés en U.

L'anneau de flange de coque montré est la construction la plus courante pour les échangeurs de chaleur de grand diamètre (OD > 1000 mm), car il équilibre coût, disponibilité et performance.

La face d'étanchéité d'une bride est essentielle pour un fonctionnement à étanchéité.

L'anneau de flange montré sur votre dessin (avec une face usinée et des trous de boulons) est généralement unRF (visage soulevé)ouFF (Face plate)conception des types les plus courants pour les coquilles de grands échangeurs de chaleur.

• Exactement à votre dessin:Nous fabriquons des anneaux de bride à votre OD spécifié, ID, épaisseur, motif de trou de boulon, et type de face.

• Retour rapide:Les pièces blanches forgées/enroulées de taille commune sont disponibles; l'usinage dure généralement 2 à 4 semaines pour les gros diamètres.

• Toute matière:L'acier au carbone (SA516, SA105), le chrome molybène (F11, F22, F5), l'acier inoxydable (F304, F316L), les alliages de nickel.

• Montage à l'aide d'un seul composant ou d'un ensemble complet:Nous fournissons uniquement l'anneau de bride ̇ ou l'ensemble complet de la coque ̇ ou l'ensemble completgroupe de tubes d'échangeur de chaleuravec coquille, canal, et tous les organes internes.

• Documentation complète:Certificat d'essai des matériaux (MTC), rapport sur les dimensions, rapport d'essai PMI (facultatif) et rapports sur les EMI.

Si vous n'avez besoin que de pièces (pas d'un échangeur complet), nous vous fournissons:

• Tubes d'échangeur de chaleur- acier au carbone (SA179), acier inoxydable, alliage de nickel, alliage de cuivre

• Tubes à nageoires- pour les refroidisseurs d'air et les applications de refroidissement au gaz

• Tubes en acier inoxydable, tubes en alliage de nickel, tubes en alliage de cuivre¥ disponible pour les services spécialisés

• Les feuilles de tubes¢ percé et rainuré selon votre motif

• autres appareils pour la fabrication des produits du noyau ou de la tôle√ usinées selon vos dimensions

• Les pièces de chaussures à roulettes¢ SA105, SA350 LF2, F11, F22, F304, F316L ¢ n'importe quel type de face, jusqu'à 2500 mm OD

Afin d'éviter les écarts, nous avons besoin des informations suivantes (envoyez n'importe laquelle d'entre elles):

1. Dessin original de l'anneau de brideOn duplique la surdose, l'identification, l'épaisseur, le cercle du boulon, et la face exacte.

2. Dépouillement de la coque et épaisseur de paroi- pour assurer une installation correcte.

3. Type de joints∆ pour usiner le revêtement correct.

4. Conditions de service- température et pression - pour confirmer la sélection du matériau.

• OD / ID incorrectLes dimensions de l'enveloppe et du canal doivent correspondre.

• Diamètre du cercle du boulon erronéLes boulons ne s'alignent pas avec la bride du canal d'accouplement.

• Taille incorrecte du trou du boulon- trop petit et les boulons ne rentrent pas; trop grand et le siège de l'écrou est compromis.

• Type de face fausse¢ RF contre RTJ contre FF ¢ doit correspondre au joint.

• Numéro de chaleur manquant requis pour la traçabilité par l'ASME.

Chaque anneau de flange de grand diamètre que nous expédions comprend:

• Certificat d'essai au moulin (MTC)selon la norme EN 10204 3.1 ¢ analyse chimique et propriétés mécaniques

• Rapport d'inspection dimensionnelle¢ DSO, ID, épaisseur, cercle du boulon, trous du boulon, dimensions face

• Estampage thermique du numéro- pour une traçabilité complète des matériaux

• PMI (identification positive du matériau)¥ disponible sur demande

• NDE UT, MT ou PT selon les besoins

• Inspection par un tiers(SGS, BV, TÜV) à la demande de l'acheteur

Pour obtenir un anneau de flange de grand diamètre comme celui de vos photographies, envoyez ce qui suit àJimmy@steelseamlesspipe.com Je suis désolé:

• Dessin (PDF, numérisation ou esquisse à la main avec les principales dimensions: OD, ID, épaisseur, diamètre du cercle du boulon, taille et quantité du trou du boulon, type de face)

• Ou: nous pouvons travailler à partir de vos données d'équipement existantes

• Grade de matériau: acier au carbone (SA516 Gr.70 / SA105) ou autre (F11, F22, inoxydable, etc.)

• Type de face: RF, RTJ, FF ou T&G

• Quantité requise (pièce unique ou série de production)

Nous vous répondrons avec un dessin dimensionnel pour l'approbation, le prix et le calendrier de livraison - généralement dans les 48 heures.
