ASME SB171 C70600 Anneau lourd en cuivre nickel pour échangeur de chaleur de grande taille

Yuhong Group Co., Ltd. fournit une gamme complète d'équipements thermiques et de pièces de précision, y compris des échangeurs de chaleur à calandre et tubes (conceptions d'échangeurs de chaleur TEMA), des récipients sous pression, des refroidisseurs d'air, des tubes à ailettes, des tubes de four, des tubes d'échangeur de chaleur (tube sans soudure en acier inoxydable, tube en alliage de nickel, tube en alliage de cuivre), des plaques tubulaires d'échangeur de chaleur et des faisceaux tubulaires d'échangeur de chaleur. Nous fabriquons également des anneaux et des pièces forgées sur mesure pour applications lourdes, tels que la bague C70600 ASME SB171 décrite ici.

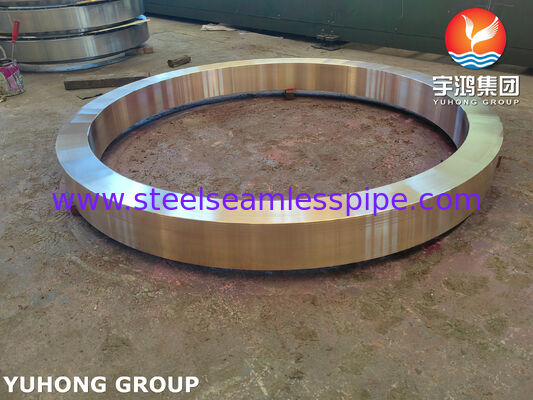

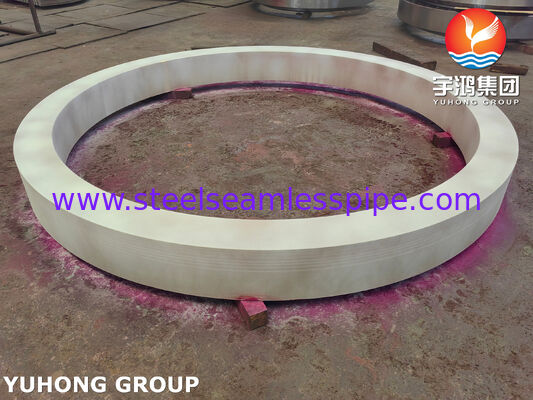

Cette bague C70600 ASME SB171 est une pièce forgée annulaire pour applications lourdes avec des dimensions de DE 1464 mm x DI 1277 mm x épaisseur 132 mm. Elle est conçue pour être utilisée comme bague de plaque tubulaire intégrale, bague de transition calandre-plaque tubulaire, ou bague de renforcement dans les grands échangeurs de chaleur refroidis à l'eau de mer, les condenseurs de centrales électriques et les refroidisseurs de plateformes offshore.

Fabriquée en alliage de cuivre-nickel 90/10 (C70600), cette bague offre une résistance exceptionnelle à la corrosion par l'eau de mer, à l'érosion et au biofouling, tout en fournissant la résistance mécanique requise pour les applications à haute pression et de grand diamètre.

• DE 1464 mm / DI 1277 mm - Convient aux grands diamètres de calandre (par exemple, 50-60 pouces nominaux)
• Épaisseur de 132 mm - Fournit une rigidité structurelle pour le support de la plaque tubulaire ou comme bague autonome sous de fortes charges de boulons
• Matériau C70600 - Performance éprouvée dans les services d'eau marine et saumâtre

• Construction forgée ou laminée : Pour une bague de cette épaisseur (132 mm), nous partons généralement d'une plaque forgée ou laminée ou d'une pièce forgée creuse pour assurer une structure de grain uniforme et l'absence de porosité.
• Usinage de précision : Le DI, le DE et l'épaisseur sont usinés avec des tolérances serrées. Les surfaces de face et d'alésage peuvent être rainurées pour la dilatation des tubes (si utilisées comme plaque tubulaire).

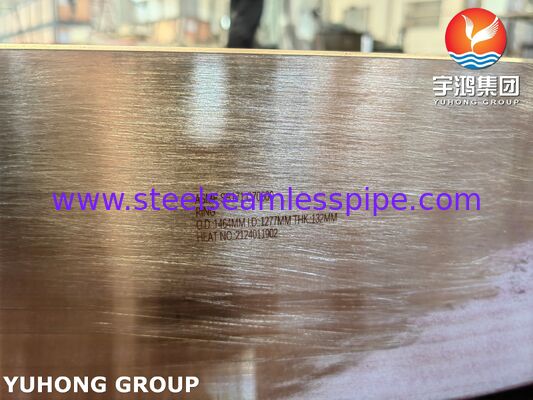

• Vérification du matériau : 100 % PMI (identification positive des matériaux) et essais mécaniques conformément aux exigences de l'ASME SB171. MTC complet (certificat d'essai en usine) fourni.
• Protection contre la corrosion : L'alliage C70600 résiste naturellement à la corrosion par l'eau de mer ; aucun revêtement supplémentaire n'est requis.

Compte tenu de son grand DE et de son épaisseur substantielle, cette bague est idéale pour :

• Bague de plaque tubulaire intégrale : En tant que plaque tubulaire monobloc pour un grand refroidisseur à eau de mer, éliminant les joints de soudure et réduisant le risque de corrosion galvanique.
• Bague d'adaptation calandre-plaque tubulaire : Lors de la connexion d'une calandre en acier au carbone à une plaque tubulaire en cuivre-nickel, cette bague peut être plaquée ou soudée pour gérer la dilatation thermique différentielle et prévenir la corrosion bimétallique.
• Bague de renforcement pour plaque tubulaire mince : Si une plaque tubulaire mince nécessite une rigidité supplémentaire autour de la zone d'étanchéité du joint, cette bague épaisse sert de support arrière.
• Applications à haute pression : L'épaisseur de 132 mm offre une résistance suffisante pour les brides boulonnées dans les échangeurs de chaleur à haute pression (par exemple, les réchauffeurs d'eau d'alimentation).

Dans les échangeurs de chaleur à calandre et tubes de grand diamètre (DI de calandre > 1000 mm), la plaque tubulaire et les bagues de connexion sont confrontées à des défis uniques :

• Forgeage vs laminage de plaque : Pour les épaisseurs supérieures à 100 mm, les bagues forgées offrent des propriétés mécaniques et une inspectabilité ultrasonore supérieures par rapport aux plaques laminées soudées.
• Désadaptation de la dilatation thermique : Lorsqu'une bague en cuivre-nickel (C70600) est jointe à une calandre en acier au carbone, la différence de coefficients de dilatation thermique doit être compensée par un joint de transition complet ou d'un conception flexible.
• Perçage des trous de tubes pour les bagues de plaque tubulaire : Si la bague sert de plaque tubulaire, le schéma de perçage et le profil de rainure doivent être usinés avec précision selon les normes TEMA.
• Marge de corrosion : Même avec l'excellente résistance à la corrosion du C70600, une marge de corrosion minimale de 1,5 à 3 mm est recommandée pour une longue durée de vie en service d'eau de mer (20 ans et plus).

• Nous fabriquons des bagues épaisses strictement selon votre dessin - DI, DE, épaisseur, chanfreins, trous de boulons et détails de rainures.

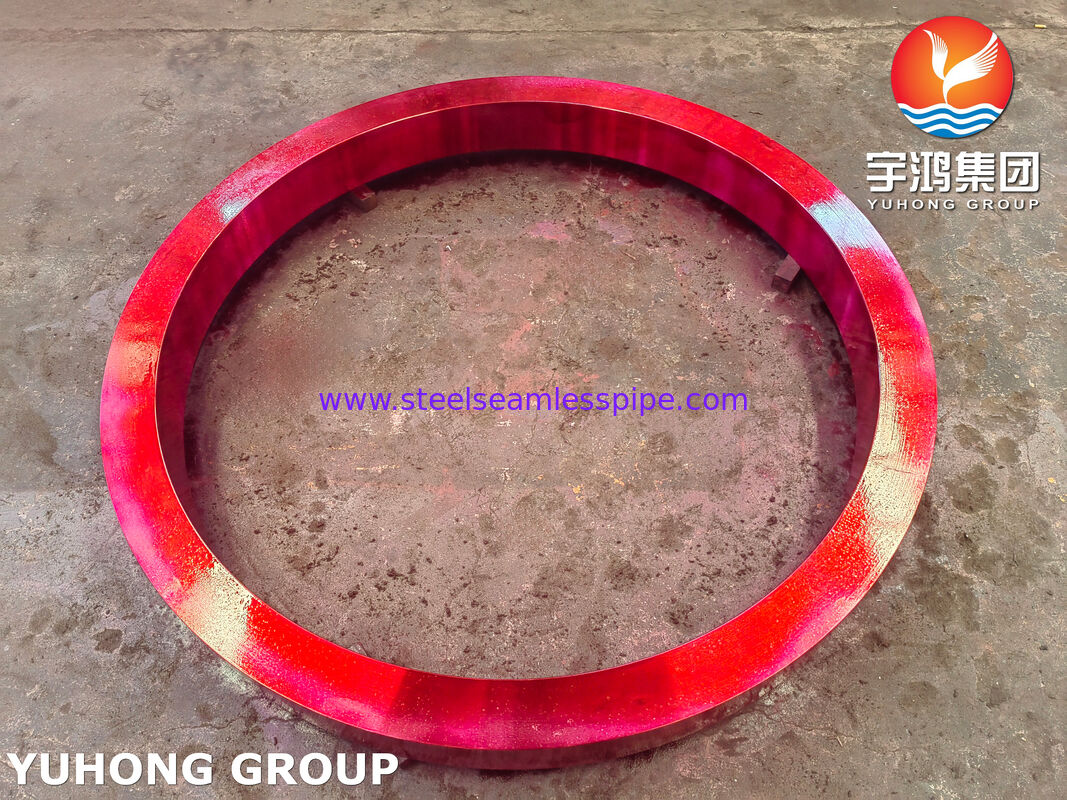

• Disponible avec NDT complet : UT (contrôle par ultrasons) pour les défauts internes, PT (contrôle par ressuage) pour les fissures de surface.
• Peut être fourni dans le cadre d'un faisceau tubulaire d'échangeur de chaleur complet ou d'un ensemble de plaque tubulaire.
• Délais courts pour les bagues forgées de nos partenaires de forgeage approuvés.
