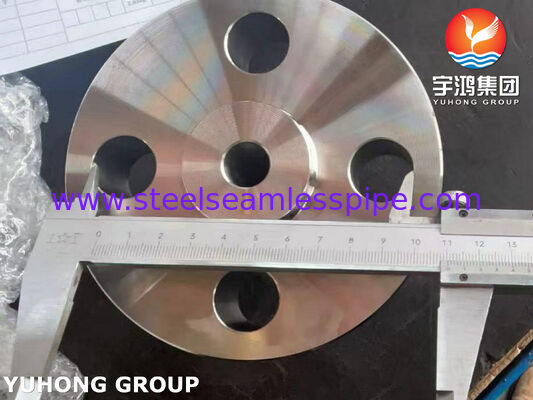

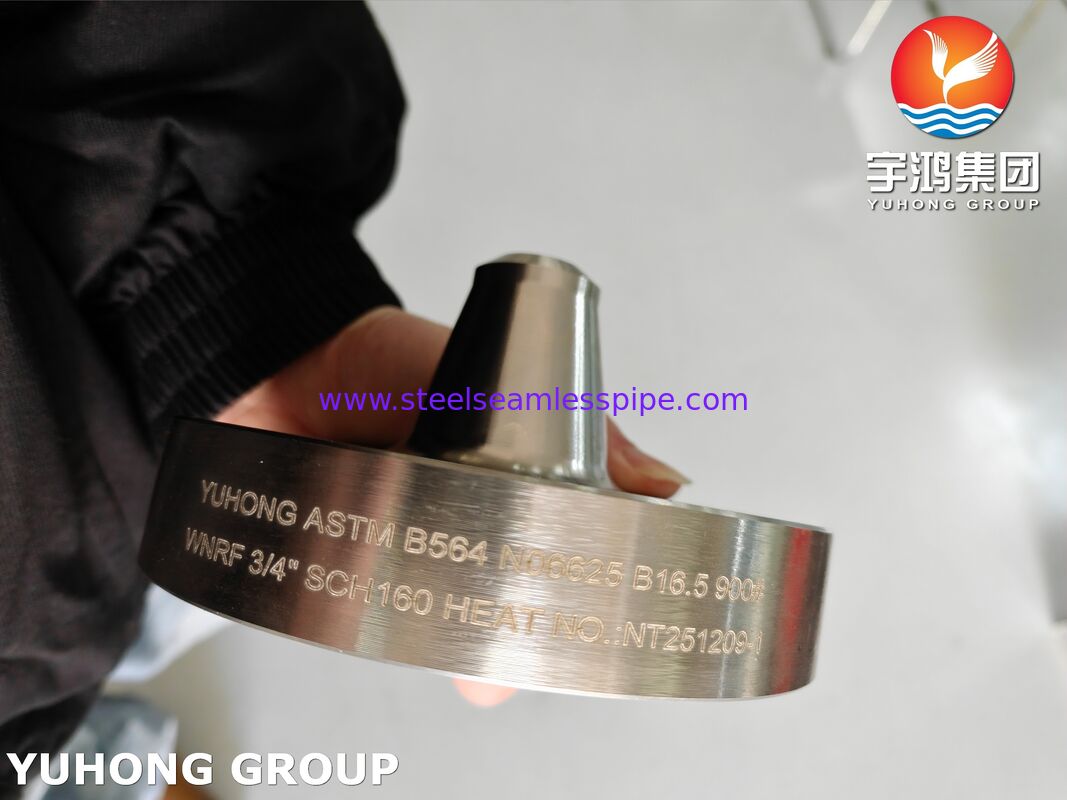

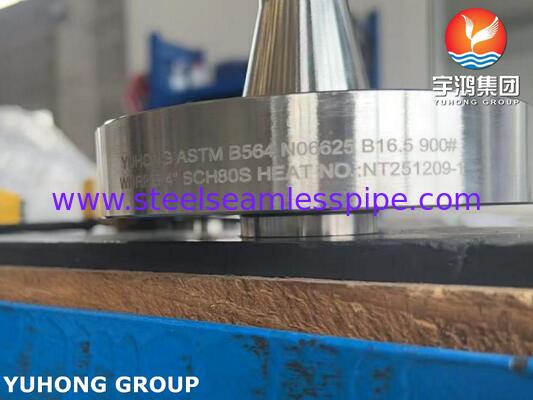

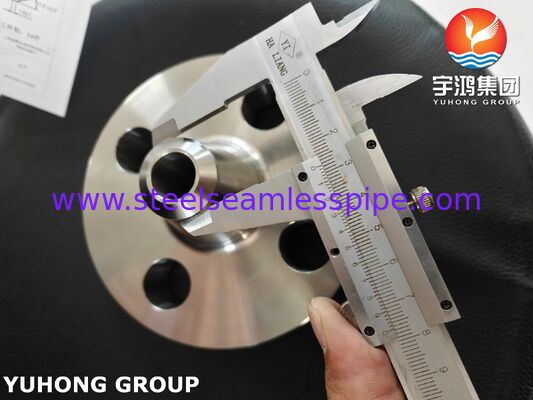

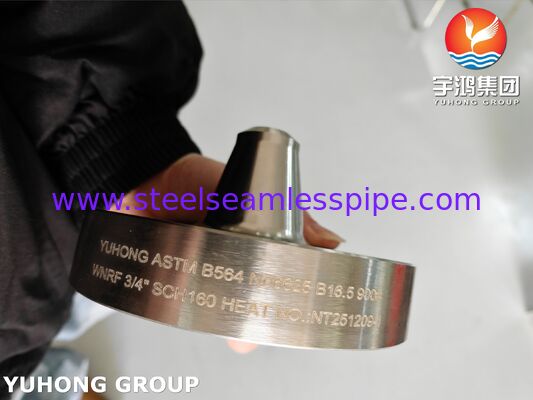

Bride de l'alliage 625 de nickel, bride d'ASTM B564 Inconel 625/2,4856/UNS N06625 WNRF

WNRF (Weld Neck Raised Face) - Le long moyeu conique fournit un renforcement contre les hautes pressions et les cycles thermiques extrêmes. La face surélevée (généralement 0,06" ou 0,25" de hauteur selon ASME B16.5) assure la compression du joint. Bien que cette bride soit nominalement un composant Ni‑Cr‑Mo forgé renforcé par une solution solide (avec ajout de niobium) fabriqué selon la norme ASTM B564, ses performances réelles sont régies par des subtilités que les ingénieurs expérimentés reconnaissent mais sont rarement imprimées dans les catalogues. YUHONG fournit des brides strictement conformes aux normes de matériaux et aux normes de production, avec une installation d'inspection complète.

Équivalent de la bride en alliage de nickel 625 ASTM B564 UNS N06625 Bride à col soudé en Inconel 625

Compositions chimiques % de la bride en alliage de nickel 625 ASTM B564 UNS N06625 Bride à col soudé en Inconel 625

Propriétés mécaniques de la bride en alliage de nickel 625 ASTM B564 UNS N06625 Bride à col soudé en Inconel 625

Au-delà du simple « raccordement des tuyaux », cette bride remplit trois fonctions mécaniques et métallurgiques essentielles :

• Absorption des contraintes géométriques : le long moyeu conique Weld Neck remplit une fonction mécanique vitale : il transfère progressivement la rigidité abrupte de l'anneau de bride boulonné dans la paroi plus fine du tuyau. Cela réduit considérablement la concentration maximale de contraintes au niveau de la racine de la soudure, ce qui en fait le seul type de bride adapté aux charges cycliques (expansion/contraction thermique, vibrations et coups de bélier).

• Base d'étanchéité à haute intégrité : la face surélevée (RF) offre une zone de compression étroite et contrôlée pour les joints enroulés en spirale ou à chemise. Dans les classes de haute pression (≥ 600#), cette conception minimise la relaxation par fluage du joint car le moyeu rigide maintient le plan de boulonnage stable même lorsque la pression interne tente de « séparer » les brides.

• Pont de transition métallurgique : il sert de point de transition soudable, permettant à un alésage fortement allié (résistant au fluide de traitement) d'être relié aux composants en aval tout en conservant une résistance totale à la corrosion tout au long de la zone affectée thermiquement (HAZ) – quelque chose que les alliages inférieurs perdent au niveau de la soudure.

Applications

• Pétrole et gaz : tuyaux de surface offshore, collecteurs sous-marins, conduites d'écoulement et lignes d'arrêt/arrêt.

• Traitement chimique : Réacteurs et tuyauteries manipulant des chlorures chauds, de l'acide acétique ou des acides mixtes.

• Aérospatiale et Marine : Conduits d'échappement et systèmes de refroidissement à l'eau de mer.

• Production d'électricité : conduites de vapeur à haute température et composants du cœur du réacteur nucléaire.
