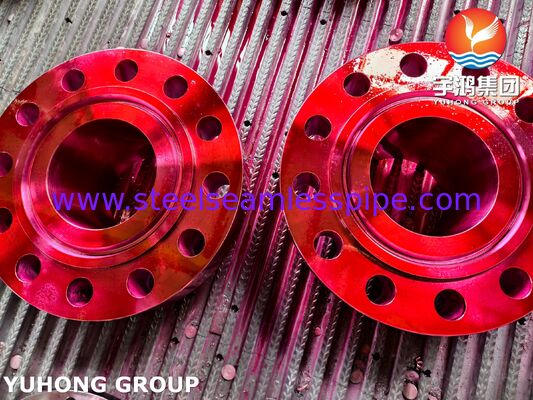

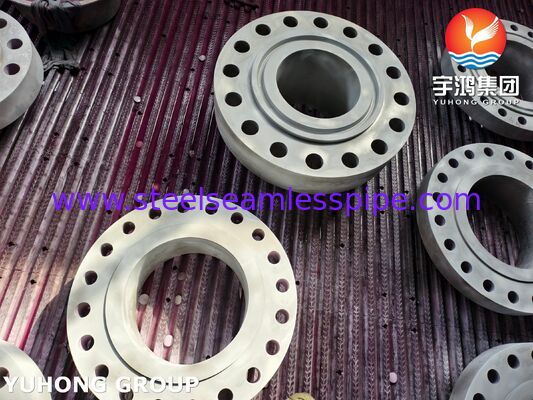

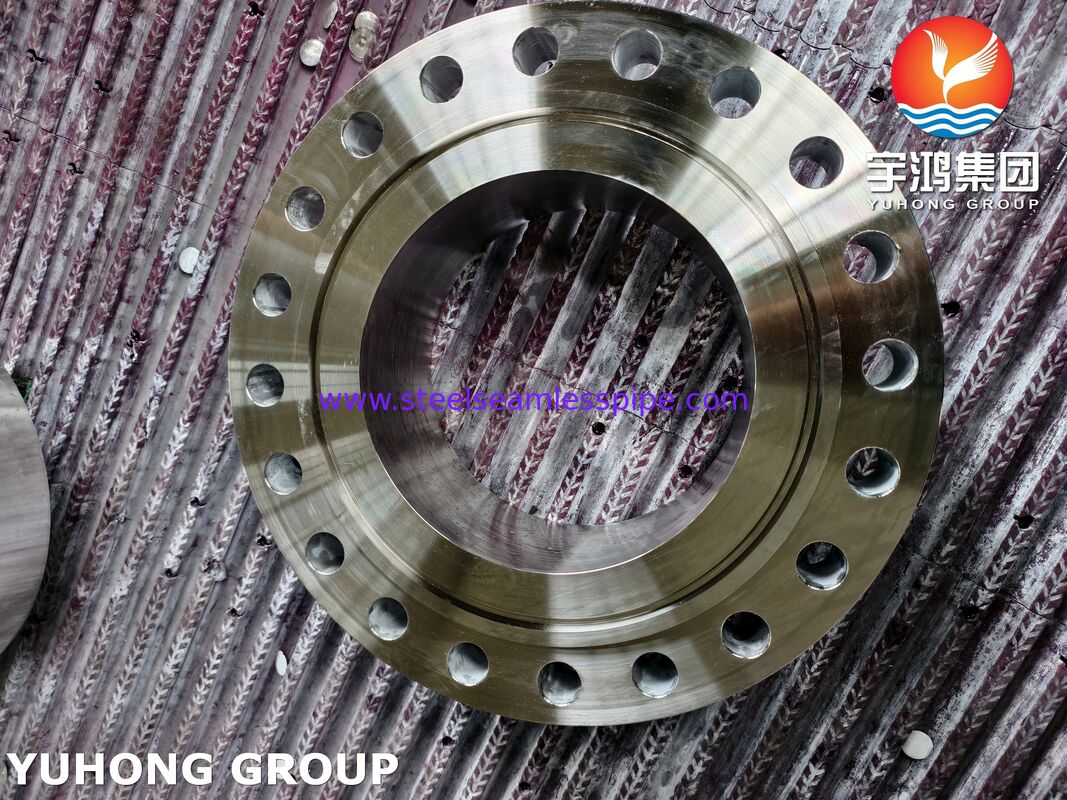

ASTM B564 UNS N04400 Flange à cou de soudure Monel 400 Flange alliage de cuivre nickel WNRTJ Flange

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	YUHONG
Certification:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numéro de modèle:	Bride ASTM B564 UNS N04400 Monel 400 WNRTJ

Conditions de paiement et expédition:

Quantité de commande min:	1 pièce
Détails d'emballage:	Caisse/palette de contreplaqué
Délai de livraison:	7 jours
Conditions de paiement:	LC, T/T

Contact

Tous les produits

Pipe sans soudure en acier inoxydable (339)

Tube sans couture d'acier inoxydable (331)

Tuyau d'acier inoxydable duplex (134)

Tube d'acier inoxydable de duplex (39)

Tubes à aiguille (167)

Tubes à nageoires (721)

échangeur de chaleur (31)

tube d'échangeur de chaleur (470)

Résistance à l'échangeur de chaleur (51)

Plaque tubulaire pour échangeur de chaleur (126)

cloison d'échangeur de chaleur (39)

Refroidisseur d'air (13)

Récipient sous pression (4)

tuyau soudé d'acier inoxydable (61)

Tube soudé d'acier inoxydable (133)

Tuyau d'alliage de nickel (276)

Tube d'alliage de nickel (104)

Tube d'alliage de cuivre (252)

Tube d'acier allié (214)

Tube titanique (21)

tube recuit lumineux (175)

Tube de chaudière (153)

montage en acier (867)

Bride en acier (667)

Autres (408)

Pièces de revêtement (9)

Description de produit détaillée

Nom du produit:	Bride d'alliage de nickel	Dimension:	Les brides de norme ANSI, ASME bride, les BS bride, DIN bride, en bride etc.
Standard:	ASTM B564, ASME SB564	Matériel:	UNS N04400, Monel 400
Taille:	1/2 "à 48"	Pression:	Classe150/300/600/9001500/2500
taper:	(WN) Bride à collerette à souder	Visage de bride:	Joint de type anneau (RTJ)
Application:	Industrie pétrolière et gazière, transformation chimique, génie marin, etc.
Souligner:	Bride à col soudé ASTM B564 UNS N04400, bride ASME B16.5 Monel 400 WNRTJ

Bride à souder en alliage Nickel-Cooper, bride ASTM B 564 UNS N04400/Monel 400 WNRTJ

Il s'agit d'un connecteur de tuyau forgé à haute intégrité, fabriqué à partir d'un alliage nickel-cuivre UNS N04400 (Monel 400) selon les spécifications de forgeage ASTM B564. Il est doté d'un long moyeu conique (Weld Neck) conçu pour le soudage bout à bout au tuyau, combiné à une face rainurée de joint de type anneau (RTJ), conçue pour accepter un joint métallique solide pour une étanchéité métal sur métal critique dans les services industriels à pression extrême et hautement corrosifs.

Pourquoi Monel 400 / UNS N04400?

Excellente résistance à : L'eau de mer, l'eau saumâtre, l'acide fluorhydrique, l'acide sulfurique (conditions réductrices) et les sels neutres.
Haute résistance à la fissuration par corrosion sous contrainte (SCC) dans les chlorures.
Attention : Non recommandé pour les acides oxydants (par exemple, l'acide nitrique) ou les conditions fortement oxydantes où la passivité se décompose.

Matériau équivalent à la bride en alliage de nickel ASTM B564 UNS N04400

STANDARD	UNS	WERKSTOFF NR.	AFNOR	FR	JIS	BS	GOST
Monel 400	N04400	2,4360	NU-30M	NiCu30Fe	NO 4400	NA 13	----- 28-2,5-1,5

Propriétés chimiques % de la bride ASTM B564 Monel 400 Bride en alliage nickel-cuivre UNS N04400

Monel 400	Ni	C	Al	Mn	Si	Fe	Cu	S	Co	Cr
Monel 400	63,0 minutes	0,3 maximum	0,50 maximum	2,0 maximum	0,5 maximum	1,0 – 2,5	28,0 – 34,0	0,02 maximum	–	–

Caractéristiques mécaniques deBride en alliage nickel-cuivre ASTM B564 Monel 400 UNS N04400

Densité	Point de fusion	Limite d'élasticité (0,2 % de décalage)	Résistance à la traction	Élongation
8,8 g/cm3	1 350 °C (2 460 °F)	Psi-35 000, MPa-240	Psi-80 000, MPa-550	40 %

Fabrication & Traitement Thermique

Processus de forgeage : la billette est chauffée et forgée pour affiner la structure du grain.
Traitement thermique : recuit à 1 300 – 1 600 °F (704 – 871 °C) suivi d'un refroidissement rapide (trempe à l'eau) pour garantir une granulométrie constante et une résistance optimale à la corrosion.
Usinage : les rainures RTJ doivent être usinées selon une rugosité spécifique (généralement de 63 à 125 micropouces Ra) pour garantir une bonne assise du joint.

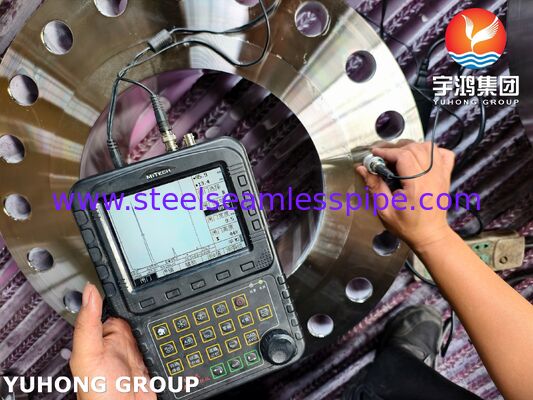

NDE (examen non destructif) : généralement soumis à une inspection par ressuage (PT) ou par particules magnétiques (MT) selon la section V de l'ASME, souvent avec des contrôles visuels et dimensionnels à 100 %.

Application

Génie Maritime : Plateformes Offshore, construction navale (canalisations d'eau de mer).
Chimie/Pétrochimie : unités d'alkylation HF, traitement des gaz acides (H₂S).
Pétrole et gaz : équipements de tête de puits, arbres de Noël, collecteurs haute pression.
Aérospatiale et énergie : réservoirs de carburant, chauffe-eau alimentaire.
