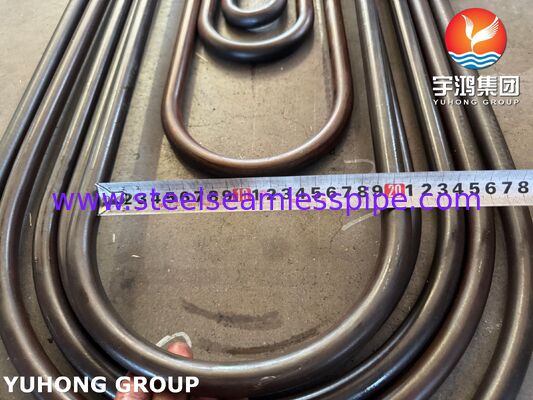

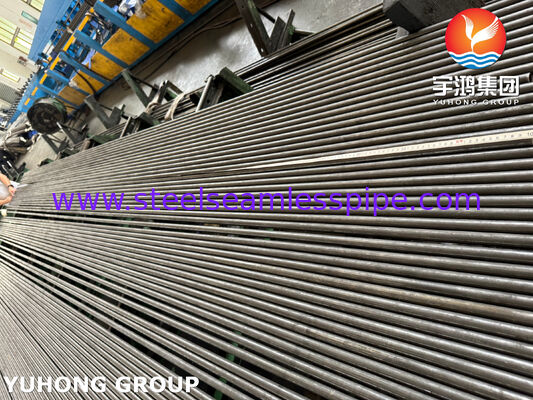

ASME SA213 T11 Tubes en acier allié sans soudure pour chaudière et superchauffeur

ASME SA213 T11 Tubes en acier allié sans soudure pour chaudière et superchauffeur

Vue d'ensemble du produit

Le tube en acier allié ASME SA213 T11 sans soudure est un tube en acier allié chrome-molybdène fabriqué selon les exigences de l'ASME SA213 / ASTM A213 pour les chaudières, les superchauffeurs et les échangeurs de chaleur.

Le T11, UNS K11597, contient environ 1,00-1,50% de chrome et 0,44-0,65% de molybdène.Le matériau est fourni sous forme de tubes sans couture et est généralement spécifié pour les équipements de transfert de chaleur où la qualité du matériau, les dimensions des tubes, le traitement thermique et les exigences d'inspection sont régis par les spécifications et les documents de projet applicables.

Le produit peut être fourni en diamètres extérieurs, épaisseurs et longueurs de paroi personnalisés selon les exigences du projet.

Spécifications techniques

ASTM A213 couvre généralement des tubes de 1/8 pouce [3,2 mm] de diamètre intérieur à 5 pouces [127 mm] de diamètre extérieur, avec des épaisseurs de paroi de 0,015 à 0,500 pouces [0,4 à 12,7 mm],bien que d'autres dimensions puissent être fournies lorsque les exigences applicables sont remplies.

Composition chimique

Pour l'utilisation de l'unité de mesure de la qualité, les caractéristiques suivantes doivent être respectées:

Propriétés mécaniques

Les exigences mécaniques minimales standard pour le T11 comprennent:

Processus de fabrication

Le tube ASME SA213 T11 est fabriqué par un procédé de fabrication de tube sans couture contrôlé:

1. Préparation de billets en acier allié

2. Piercing et travail à chaud

3. Tuyaux laminés ou dessinés

4. Traitement thermique selon les spécifications applicables

5. Réglage

6. Coupe à longueur déterminée

7. Traitement de surface

8. Inspection dimensionnelle

9. Épreuves mécaniques et produits

10. Inspection finale et marquage

11. Emballage pour expédition

La voie de fabrication peut être ajustée en fonction du diamètre extérieur requis, de l'épaisseur de la paroi, des conditions de livraison et des spécifications du projet.

Dimensions du tube

Les dimensions disponibles peuvent inclure:

• 3/4" OD × épaisseur de paroi spécifiée

• 1" OD × épaisseur de paroi spécifiée

• 1-1/4" OD × épaisseur de paroi spécifiée

• 1-1/2" OD × épaisseur de paroi spécifiée

• 2" OD × épaisseur de paroi spécifiée

• 2-1/2" OD × épaisseur de paroi spécifiée

• 3 "OD × épaisseur de paroi spécifiée

D'autres diamètres extérieurs et épaisseurs de paroi peuvent être fournis sous réserve de la capacité de production et des exigences de spécifications applicables.

Pour les projets d'échangeurs de chaleur et de chaudières, les informations dimensionnelles suivantes peuvent être confirmées avant la production:

• Diamètre extérieur

• Épaisseur de paroi

• Longueur du tube

• Tolérances OD et WT

• Le droit

• Condition finale

• Condition de traitement thermique

• Condition de la surface

Contrôle et inspection de la qualité

Chaque lot de production peut être inspecté conformément aux prescriptions ASTM/ASME applicables et à l'ordre d'achat.

L'inspection peut inclure:

• Analyse de la composition chimique

• Test de traction

• Épreuves de résistance au rendement

• Épreuves d'allongement

• Épreuves de dureté

• Essai d'aplatissement

• Essai de mise à feu

• Test hydrostatique

• Éddy current ou autre test non destructeur applicable

• Inspection du diamètre extérieur

• Inspection de l'épaisseur des parois

• Inspection de la longueur

• Inspection visuelle et de surface

Des inspections supplémentaires par des tiers, des PMI, des inspections dimensionnelles ou d'autres exigences spécifiques au projet peuvent être organisées lorsque cela est spécifié dans le bon de commande.

Applications

Tubes de chaudière

Les tubes sans soudure ASME SA213 T11 sont utilisés pour les composants de chauffage des chaudières où la qualité spécifiée d'acier allié est requise.

Tubes à superchauffage

Les tubes peuvent être spécifiés pour les applications de superchauffage et les applications connexes de chauffage de la chaudière en fonction de la température, de la pression et du code d'ingénierie applicable.

Échangeurs de chaleur

Les tubes en alliage sans soudure T11 peuvent également être utilisés dans les équipements d'échangeurs de chaleur où s'appliquent les exigences en matière de matériaux de l'ASTM A213/ASME SA213.

Équipement de production d'électricité

Les applications typiques de l'équipement comprennent:

• Appareils de chauffage

• Systèmes de surchauffage

• Équipements liés aux réchauffeurs

• autres appareils pour la fabrication de lampes

• Équipement de production d'énergie pour le transfert de chaleur

• Équipement de chauffage de processus

La sélection finale des matériaux devrait être basée sur la température, la pression, le fluide, les dimensions des tubes, le code applicable et les spécifications du projet.

Pourquoi spécifier T11?

Le T11 est une qualité d'acier ferritique à faible teneur en alliage définie par sa teneur en chrome et en molybdène.Applications de tubes de superchauffage et d'échangeurs de chaleur couvertes par ASTM A213 / ASME SA213.

Plutôt que d'utiliser des allégations génériques telles que "excellente performance à haute température",- le matériau doit être spécifié selon les conditions réelles de conception et les exigences du code applicable.

Personnalisation

Le tube en alliage sans soudure SA213 T11 peut être fourni selon les exigences spécifiques du projet pour:

• Diamètre extérieur

• Épaisseur de paroi

• Longueur du tube

• Condition de traitement thermique

• Finition de surface

• Préparation finale

• Exigences relatives aux essais

• Exigences en matière d'inspection

• Méthode d'emballage

• Exigences relatives au marquage

Pour les commandes en vrac, les dimensions des tubes et les exigences d'inspection peuvent être confirmées par rapport au calendrier des tubes, au dessin de l'équipement ou aux spécifications d'achat du client avant la production.

Documentation

La documentation typique peut inclure:

• Certificat d'essai des matériaux (MTC)

• Rapport d'analyse chimique

• Rapport d'essai mécanique

• En cas d'utilisation, enregistrement du traitement thermique

• Rapport d'essai non destructif, le cas échéant

• Rapport d'essai hydrostatique le cas échéant

• Rapport d'inspection dimensionnelle

• Certificat de conformité

• Rapport d'inspection par un tiers si nécessaire
