Présentation du produit

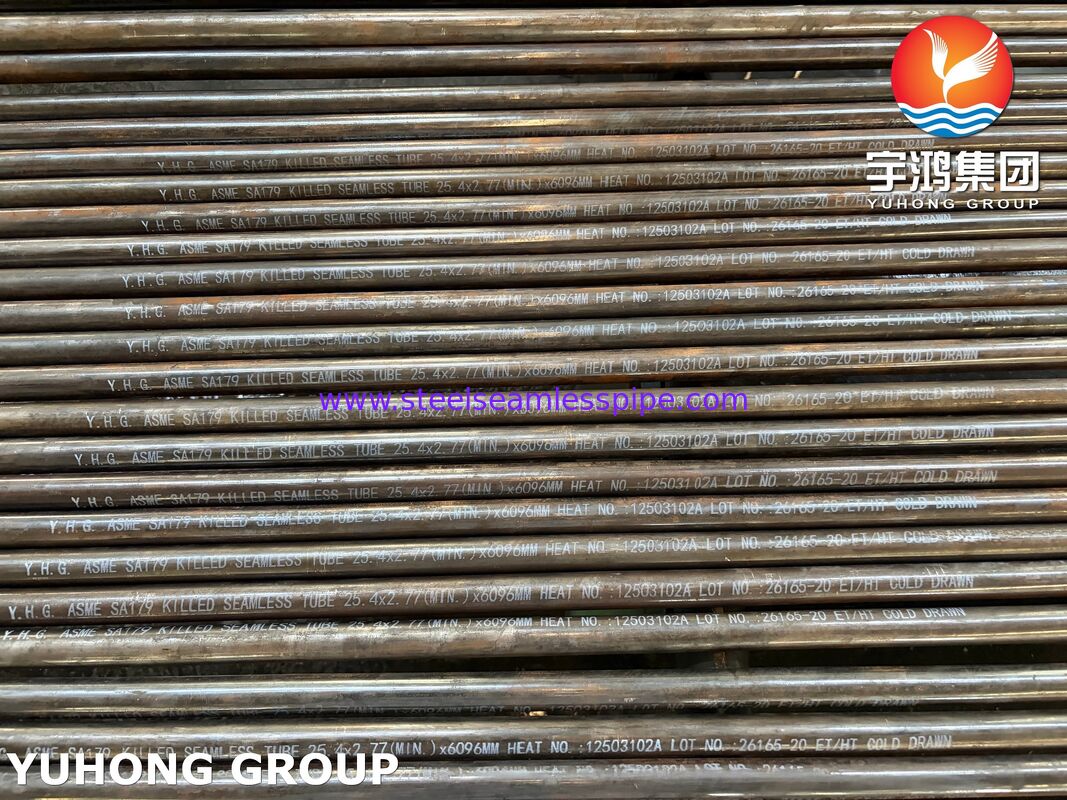

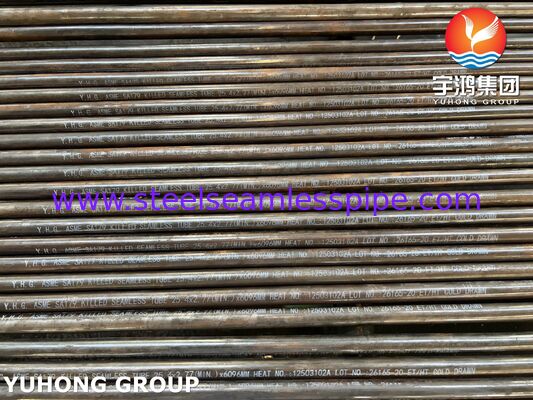

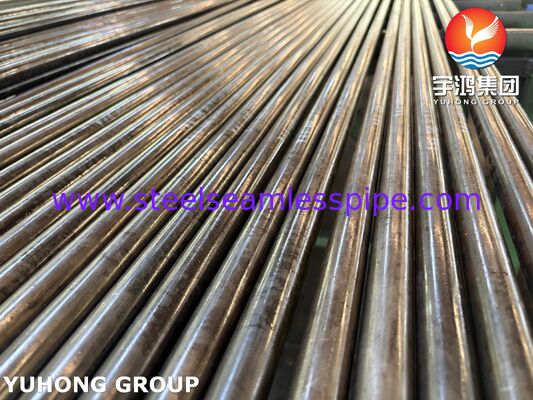

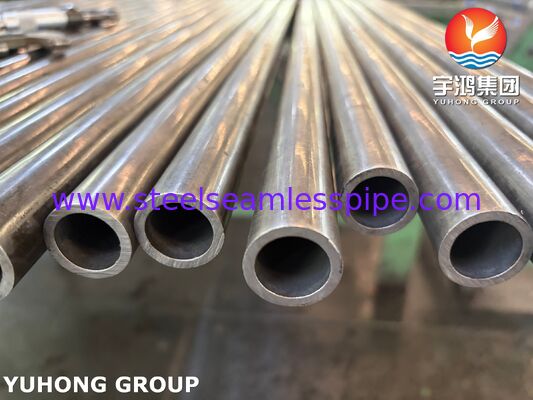

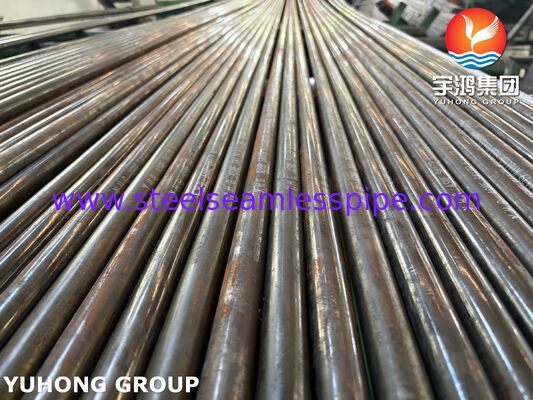

Tube sans soudure en acier au carbone désoxydé ASME SA179 / ASTM A179 est un tube d'échangeur de chaleur et de condenseur en acier à faible teneur en carbone fabriqué pour des applications nécessitant une construction sans soudure, une composition chimique contrôlée et des propriétés mécaniques et dimensionnelles spécifiées.

SA179/A179 couvre tubes sans soudure en acier à faible teneur en carbone tréfilés à froid pour échangeurs de chaleur tubulaires, condenseurs et équipements similaires de transfert de chaleur. La spécification est destinée au service de transfert de chaleur plutôt qu'à la tuyauterie structurelle générale.

La désignation acier désoxydé indique que l'acier est désoxydé lors de la fabrication de l'acier, généralement à l'aide de silicium et/ou d'aluminium. Pour cette raison, "désoxydé" doit être traité comme une condition de matériau/fabrication d'acier plutôt que comme une nuance ASTM distincte.

Les tubes peuvent être fournis dans des diamètres extérieurs, des épaisseurs de paroi et des longueurs personnalisés selon la spécification applicable et la commande.

Spécifications du produit

ASTM A179 spécifie les tubes sans soudure en acier à faible teneur en carbone tréfilés à froid et comprend des exigences pour l'analyse chimique, la dureté, l'aplatissement, l'évasement, les essais de bride et les essais hydrostatiques ou électriques non destructifs.

Composition chimique

Composition chimique ASTM A179 / ASME SA179

Les exigences chimiques exactes doivent toujours être vérifiées par rapport à l'édition ASTM A179/ASME SA179 spécifiée dans la commande.

Propriétés mécaniques

Exigences mécaniques ASTM A179

Les propriétés mécaniques sont spécifiées pour le tube fini et doivent être vérifiées par les documents d'inspection et de certification des matériaux applicables.

Processus de fabrication

Fabrication de tubes sans soudure SA179

Sidérurgie → Préparation des billettes → Chauffage → Perçage → Laminage à chaud → Tréfilage à froid → Traitement thermique → Redressage → Coupe → Inspection de surface → Inspection dimensionnelle → Essais → Inspection finale → Emballage

Le tréfilage à froid est une partie importante de la définition du produit SA179. Il permet au tube fini d'atteindre un diamètre extérieur, une épaisseur de paroi et un état de surface contrôlés.

Pour les applications d'échangeurs de chaleur et de condenseurs, le contrôle dimensionnel est particulièrement important car les tubes sont installés dans des plaques tubulaires ou des faisceaux tubulaires.

Dimensions des tubes

Les tubes SA179 peuvent être fournis dans différents diamètres extérieurs et épaisseurs de paroi conformément aux exigences ASTM A179 et aux spécifications du projet.

La personnalisation typique comprend :

• Diamètre extérieur
• Épaisseur de paroi
• Longueur du tube
• Rectitude
• Finition des extrémités
• État de surface
• Exigences pour faisceaux tubulaires
• Tolérances dimensionnelles spéciales

Pour les commandes personnalisées, les dimensions finales doivent être confirmées selon la conception de la plaque tubulaire du client, le dessin de l'échangeur de chaleur ou la spécification d'achat.

Applications

Échangeurs de chaleur

Les tubes ASME SA179 sont couramment utilisés comme tubes de transfert de chaleur dans :

• Échangeurs de chaleur multitubulaires
• Échangeurs de chaleur industriels
• Échangeurs de chaleur de procédé
• Équipements de récupération de chaleur
• Équipements de transfert de chaleur tubulaires

Condenseurs

Les applications typiques de condenseurs comprennent :

• Condenseurs industriels
• Systèmes de condenseurs à vapeur
• Équipements de refroidissement
• Faisceaux de tubes de condenseur

Équipements de procédé

Les tubes peuvent également être utilisés dans des équipements nécessitant des tubes de transfert de chaleur en acier à faible teneur en carbone sans soudure, sous réserve des conditions de service applicables et des spécifications du projet.

Inspection et essais

Chaque tube SA179 peut être inspecté conformément à ASTM A179/ASME SA179 et aux exigences de la commande.

Inspection chimique

• Analyse de la chimie du métal
• Analyse de produit, si nécessaire
• PMI, si spécifié

Essais mécaniques

• Essai de traction
• Vérification de la limite d'élasticité
• Allongement
• Essai de dureté

Essais de tubes

• Essai d'aplatissement
• Essai d'évasement
• Essai hydrostatique
• Essai électrique non destructif

Inspection dimensionnelle

• Diamètre extérieur
• Épaisseur de paroi
• Longueur
• Rectitude
• État de surface

Documentation

• Certificat de test de matériau
• Traçabilité du numéro de coulée
• Certificat EN 10204 3.1
• Rapport d'inspection
• Rapport dimensionnel
• Rapport END, si nécessaire

Surface et finition des extrémités

Surface

Selon les exigences de fabrication et du client, les tubes SA179 peuvent être fournis avec :

• Surface tréfilée à froid
• Surface brillante
• Surface nettoyée
• Surface décapée, si spécifié

Finition des extrémités

• Extrémités lisses
• Extrémités coupées
• Extrémités bouchées
• Préparation d'extrémité personnalisée

L'état des extrémités peut être spécifié selon les exigences de fabrication de l'échangeur de chaleur ou du condenseur.

Contrôle qualité

Le contrôle qualité des tubes SA179 se concentre sur l'identification du matériau, la précision dimensionnelle, les propriétés mécaniques et l'intégrité du tube.

Le processus de production et d'inspection peut inclure :

Inspection des matières premières → Vérification du numéro de coulée → Analyse chimique → Tréfilage à froid → Traitement thermique → Inspection dimensionnelle → Essais mécaniques → Essai d'aplatissement/d'évasement → Essai hydrostatique ou END → Inspection visuelle → Documentation finale
