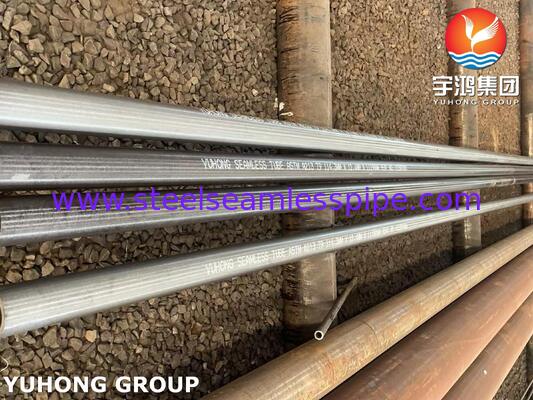

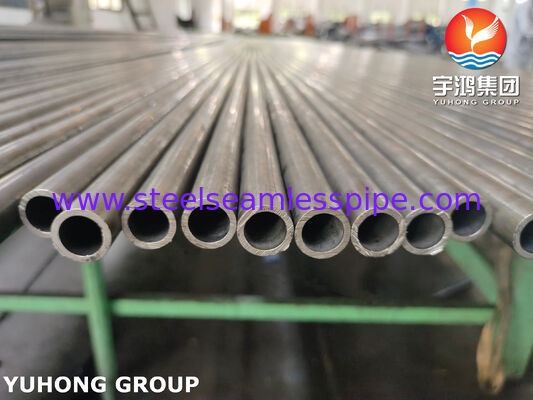

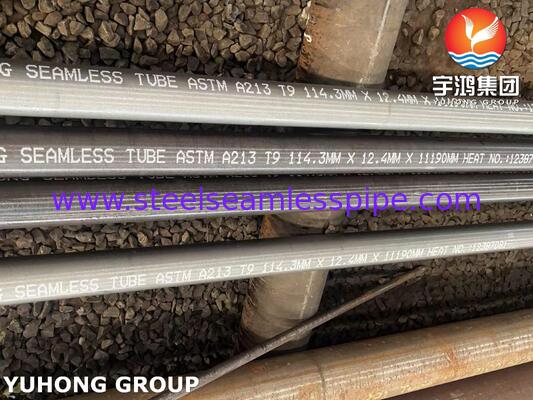

Tubes de chaudière ASTM A213 T9 pour échangeurs de chaleur à calandre et à tubes
Présentation du produit
Les tubes de chaudière ASTM A213 T9 sont des tubes en acier allié ferritique sans soudure spécialement conçus pour une utilisation à haute température dans les chaudières, les surchauffeurs, les resurchauffeurs et les échangeurs de chaleur à calandre et à tubes. Fabriqués selon les spécifications ASTM A213 / ASME SA213, les tubes T9 contiennent des éléments d'alliage de chrome et de molybdène, offrant une excellente résistance à l'oxydation, à la fatigue thermique et à la corrosion à haute température.
Dans les applications d'échangeurs de chaleur à calandre et à tubes, les tubes ASTM A213 T9 sont largement utilisés comme composants de transfert de chaleur lorsque les conditions de fonctionnement impliquent des températures élevées, des fluctuations de pression et des cycles thermiques exigeants. La résistance au fluage et la résistance à la corrosion améliorées du matériau le rendent adapté aux usines pétrochimiques, aux installations de production d'énergie, aux unités de raffinerie et aux systèmes de chauffage industriels.
Comparé aux tubes en acier au carbone conventionnels, le tube en acier allié T9 offre une durabilité améliorée lors d'une exposition prolongée à la vapeur à haute température et aux gaz de combustion, contribuant à prolonger la durée de vie de l'équipement et à réduire les besoins de maintenance.
Applications principales
Les tubes de chaudière ASTM A213 T9 sont couramment utilisés dans :
- Échangeurs de chaleur à calandre et à tubes
- Chaudières industrielles
- Chaudières de récupération de chaleur fatale (WHRB)
- Surchauffeurs et resurchauffeurs
- Systèmes de production de vapeur
- Échangeurs de chaleur de raffinerie
- Équipements de traitement pétrochimique
- Systèmes de récupération de chaleur de centrale électrique
- Récipients sous pression à haute température
Les tubes sont particulièrement adaptés aux échangeurs de chaleur manipulant de la vapeur à haute pression, des gaz chauds et des fluides de procédé corrosifs.
Spécifications standard des tubes de chaudière ASTM A213 T9
| Article |
Spécification |
| Type de produit |
Tubes de chaudière et d'échangeur de chaleur en acier allié sans soudure |
| Nuance de matériau |
ASTM A213 T9 / ASME SA213 T9 |
| Classification du matériau |
Acier allié ferritique |
| Procédé de fabrication |
Sans soudure étiré à froid ou fini à chaud |
| Surface du tube |
Finition recuite brillante, décapée ou polie |
| Traitement thermique |
Recuit complet, recuit isotherme ou normalisé et revenu |
| Application |
Service de chaudière et d'échangeur de chaleur à haute température |
Gamme de tailles courantes
Les tubes ASTM A213 T9 peuvent être fabriqués selon les exigences du client. Les tailles typiques comprennent :
Diamètre extérieur (OD)
Épaisseur de paroi
Tailles courantes de tubes d'échangeur de chaleur
| OD |
Épaisseur de paroi |
| 12,7 mm |
1,2–2,0 mm |
| 15,88 mm |
1,5–2,5 mm |
| 19,05 mm |
1,5–3,0 mm |
| 25,4 mm |
2,0–4,0 mm |
| 31,75 mm |
2,5–5,0 mm |
| 38,1 mm |
3,0–6,0 mm |
| 44,5 mm |
3,0–6,5 mm |
| 50,8 mm |
3,5–8,0 mm |
| 63,5 mm |
4,0–10,0 mm |
| 76,2 mm |
5,0–12,7 mm |
Longueurs standard
- Longueur aléatoire simple : 5 000–7 500 mm
- Longueur aléatoire double : 10 000–12 000 mm
- Longueurs personnalisées disponibles selon les exigences de conception de l'échangeur de chaleur
Composition chimique de l'ASTM A213 T9
| Élément |
Composition (%) |
| Carbone (C) |
0,15 max |
| Manganèse (Mn) |
0,30–0,60 |
| Phosphore (P) |
0,025 max |
| Soufre (S) |
0,025 max |
| Silicium (Si) |
0,50 max |
| Chrome (Cr) |
8,00–10,00 |
| Molybdène (Mo) |
0,90–1,10 |
La teneur en chrome offre une forte résistance à l'oxydation, tandis que le molybdène améliore la résistance à haute température et la résistance à la déformation par fluage.
Propriétés mécaniques des tubes ASTM A213 T9
| Propriété |
Exigence |
| Résistance à la traction |
≥ 415 MPa |
| Limite d'élasticité |
≥ 205 MPa |
| Allongement |
≥ 30% |
| Dureté |
≤ 217 HBW / 80 HRB / 95 HRB |
Les tubes ASTM A213 T9 maintiennent des performances mécaniques fiables lors d'un fonctionnement continu à des températures élevées, ce qui les rend adaptés aux environnements d'échangeurs de chaleur exigeants.
Procédé de fabrication
Nos tubes de chaudière ASTM A213 T9 sont produits par des procédés de fabrication sans soudure contrôlés :
- Sélection de billettes d'acier allié de haute qualité
- Perçage à chaud et formage de tubes
- Étirage à froid pour des dimensions précises et une qualité de surface améliorée
- Traitement thermique selon les exigences de l'ASTM A213
- Redressage et finition de surface
- Inspection de précision avant expédition
Le contrôle de fabrication avancé garantit une excellente précision dimensionnelle, une épaisseur de paroi uniforme et des performances fiables dans les applications à haute pression.
Méthodes d'inspection et de test
Pour garantir la qualité et la fiabilité, les tubes de chaudière ASTM A213 T9 subissent des tests complets, notamment :
Analyse chimique
- Tests par spectromètre pour vérifier la composition de l'alliage
- Confirmation de la teneur en chrome et en molybdène
Tests mécaniques
- Tests de traction
- Tests de limite d'élasticité
- Tests d'allongement
- Tests de dureté
Tests non destructifs (END)
- Tests par courants de Foucault
- Tests par ultrasons
- Tests hydrostatiques
Inspection dimensionnelle
- Mesure du diamètre extérieur
- Inspection de l'épaisseur de paroi
- Vérification de la longueur
- Inspection de la rectitude
Tests supplémentaires (selon les exigences du client)
- Test d'aplatissement
- Test d'évasement
- Examen de la taille du grain
- Tests de corrosion intergranulaire (lorsqu'ils sont spécifiés)
Avantages des tubes d'échangeur de chaleur ASTM A213 T9
- Excellente résistance à l'oxydation à haute température
- Résistance au fluage supérieure par rapport aux tubes en acier au carbone
- Bonne résistance aux cycles thermiques
- Capacité de service à la vapeur à haute pression
- Longue durée de vie opérationnelle dans des environnements exigeants
- Performances stables dans les applications de raffinerie et de centrale électrique
- Adapté aux conceptions d'échangeurs de chaleur personnalisées
Pourquoi choisir les tubes de chaudière ASTM A213 T9 ?
Les tubes ASTM A213 T9 offrent une combinaison optimisée de résistance, de résistance à la corrosion et de stabilité thermique pour les échangeurs de chaleur à calandre et à tubes fonctionnant dans des conditions sévères. Leur structure d'alliage chrome-molybdène leur permet de supporter des températures et des environnements de pression élevés où les tubes en acier conventionnels peuvent subir une dégradation prématurée.
Pour les fabricants et les opérateurs de chaudières, d'équipements pétrochimiques et d'échangeurs de chaleur industriels, les tubes sans soudure ASTM A213 T9 sont une solution fiable pour améliorer l'efficacité du transfert de chaleur, réduire les temps d'arrêt et assurer les performances à long terme de l'équipement.
