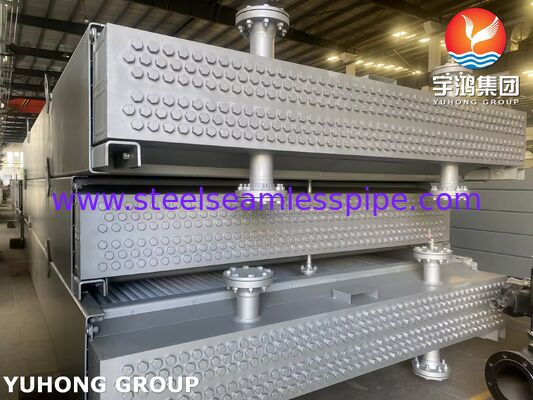

Refroidisseur d'air API 661 pour raffinerie de pétrole, ASME Section VIII Division 1

Yuhong Group Co., Ltd fournit des équipements de traitement des hydrocarbures certifiés ASME U-Stamp. Notre portefeuille de produits comprend:

• Les refroidisseurs d'air (horizontaux / verticaux, entraînement forcé / entraînement induit)
• Échangeurs et condensateurs de chaleur à coquille et à tube (TEMA, API 660)
• Récipients sous pression (pour la section VIII ASME, division 1 et division 2)
• Colonnes et réacteurs
• Rassemblements de tubes, tubes à nageoires (type G / type L / extrudés), boîtes d'en-tête, structures de support, ensembles de ventilateurs

Un refroidisseur d'air est un type d'échangeur de chaleur qui refroidit les flux de processus chauds à l'aide de l'air ambiant, sans nécessiter d'eau.

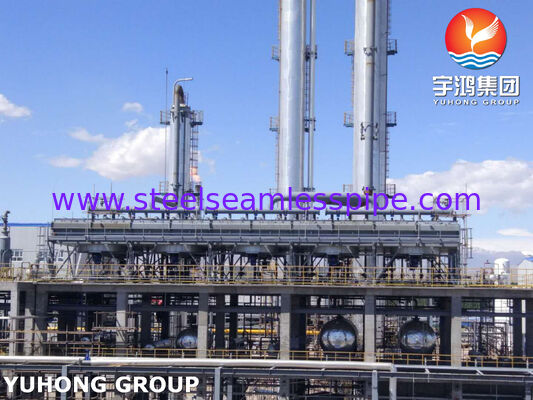

Applications typiques (unités de raffinage et de traitement pétrochimique):

• Unités de distillation brutes (CDU) refroidissement des distillates, des résidus d'huile de combustion et des flux latéraux de distillate
• Unités de traitement hydrologique (HDS, VGO HDT) refroidissement des effluents de réacteur contenant H2S и NH4HS
• Unités d'hydrocraquage - Refroidissement des courants post-réacteur à haute pression (service acide)
• Unités de craquage catalytique par fluide (FCC) ️ refroidissement des gaz et des fractions lourdes et condensation des hydrocarbures légers
• Unités de reformage (CCR, semi-régénératives) refroidissement du reformate stabilisé et du gaz riche en hydrogène
• Unités de fractionnement des gaz (GFU) - Refroidissement de l'éthane, du propane et du butane par condensation partielle
• Stations de compression pour le stockage souterrain de gaz et les gazoducs principaux - Refroidissement du gaz comprimé (pression de fonctionnement jusqu'à 50 bar)
• Les installations de production de gaz naturel liquéfié (GNL) pré-refroidissent le gaz naturel avant sa déshydratation profonde

• Conception et construction:Standard API 661, septième édition (2013, révisé en juin 2018, réaffirmé en juillet 2024)
• Projet de pression:Code ASME des chaudières et des récipients sous pression, section VIII, section 1 (calcul de l'épaisseur de paroi des faisceaux de tubes, des couvercles de têtes, des joints de brides et des têtes)
• Matériaux: ASTM / ASME
• Soudage: AWS D1.1 / ASME section IX
• Le service est amer.: NACE MR0175 / ISO 15156 (SSCC/HIC) obligatoire pour les unités de traitement hydrologique et d'hydrocracking (réacteurs de refroidissement d'air évacué)
• Marquage: ASME U-Stamp et CE-PED pour le marché européen
• Inspection: EN 10204 3.1 / 3.2 documentation pour tous les composants porteurs

1. Aucune consommation d'eau:Le refroidissement à l'air ambiant élimine les pertes d'eau dues à l'évaporation et au soufflage. Aucun coût opérationnel pour le traitement de l'eau. Les dépenses en immobilisations sont réduites car les systèmes d'eau en circulation ne sont pas nécessaires.
2. Performance thermique des unités de tirage forcé:La conception à tirage forcé permet de refroidir les flux de processus avec des températures d'entrée allant de 350°C à 400°C. Les diffuseurs intégrés maintiennent la chute de pression à travers le faisceau de tubes à un maximum de 250 à 350 Pa.
3. Conception de la charge sismique et du vent:Conçu pour une vitesse maximale du vent allant jusqu'à 160 km/h. Les supports sont conçus pour résister à une intensité sismique de grade 9 selon l'échelle MSK.
4. Compatibilité avec les milieux contenant du H2S:Les matériaux conformes à la NACE MR0175 / ISO 15156 sont adoptés lorsque la pression partielle de H2S est ≥ 0,05 psi ou que la fraction de masse atteint 50 ppm. L'essai HIC des matériaux en acier est obligatoire.
5. Performance de transfert de chaleur à des températures ambiantes variables (-40 °C à +45 °C):Le coefficient de transfert de chaleur à 38°C est d'environ 40 ̊80 W/ ((m2·K).

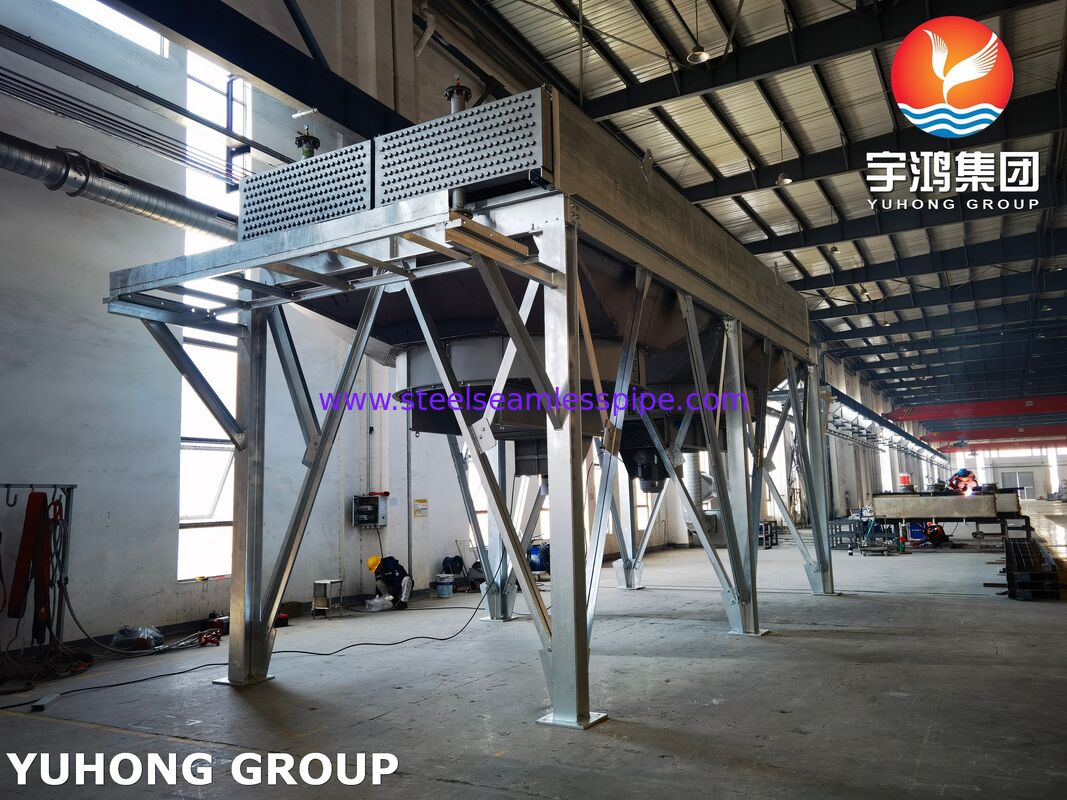

• La configuration:Tuyaux à écoulement forcé ou à écoulement induit; tubes horizontaux à écoulement croisé d'air
• Des nageoires:Les types optionnels (G / KL / extrudé) sont réglables en hauteur de nageoires (5 ̊8 nageoires par pouce).
• Type d'en-têteType de prise pour le nettoyage fréquent des tubes mécaniques; couvercle amovible pour le nettoyage chimique; type de collecteur
• Permis de corrosion:0 à 6 mm, sous réserve d'une corrosivité moyenne
• Couche anti-corrosion du cadre:Galvanisation à chaud (ISO 1461), revêtement époxy (minimum 300 μm), peinture finale selon les normes RAL
• Performance à faible bruit:Enveloppes acoustiques pour ventilateurs et moteurs, lames à faible turbulence; niveau sonore contrôlé à une distance de 10 mètres à moins de 70 ‰ 75 dB (A)
